46
I
1. Lista delle parti
1. Impugnatura posteriore
2. Leva del gas
3. Blocco della leva del gas
4. Interruttore di accensione
5. Impugnatura anteriore
6. Copertura del silenziatore
7. Tubo di livello del carburante
8. Tappo del serbatoio
9. Impugnatura dello starter
10. Involucro del filtro dell’aria
11. Tubo di soffiaggio/ aspirazione
12. Valvola di chiusura dell’aria
13. Connettore della candela/cavo di accensione
14. Carrello di aspirazione/di soffiaggio
15. Pompa del carburante (primaria)
16. Tracolla
17. Sacchetto di raccolta
18. Bocchetta di aspirazione
3. SPECIFICHE
Cilindrata 24 cm
3
Massima velocità d’aria ca. 40 m/s
Portata max 240 m
3
/h
Numero di giri max. 11,500 min
Sacchetto di raccolta 55 litri
Rapporto triturazione 10:1
Capacità del serbatoio 700 ml
Peso 6.4 kg
Max. potenza del motore 0.8 kw
Livello di rumore 108 dB(A)
Vibrazioni 13.7 m/s
2

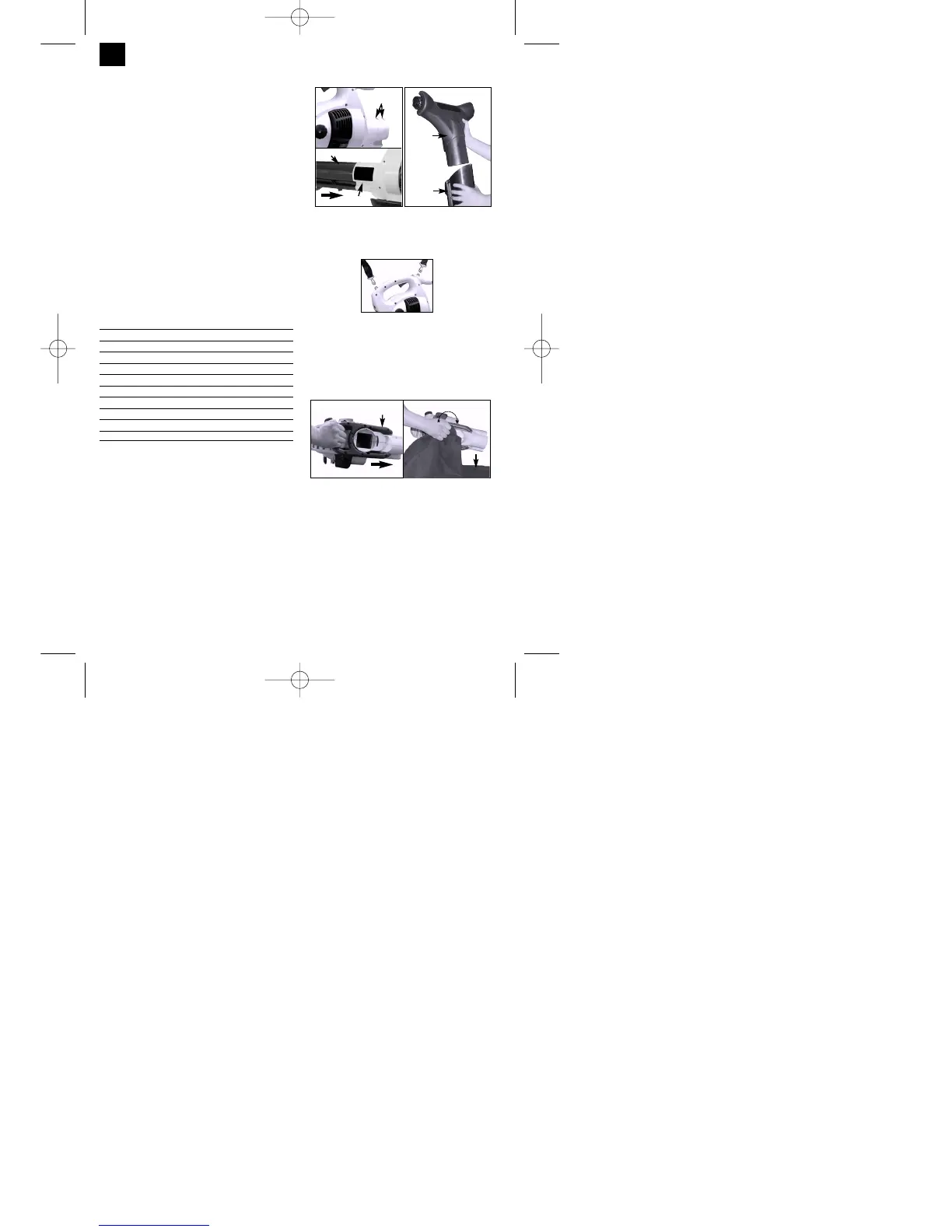

3. ISTRUZIONI PER IL MONTAGGIO
• MONTAGGIO DEL TUBO DI SOFFIAGGIO
1. Allentate le viti (A) e togliete la vite (B). Inserite il
tubo di soffiaggio (C) nell’involucro del ventilatore
e rimettete la vite (B). Serrate saldamente le viti
(A) (Fig. 1A).
2. Mettete la bocchetta di aspirazione (D) nel tubo
di aspirazione (C) (Fig. 1B).
• MONTAGGIO DELLA TRACOLLA
Inserite i due ganci della tracolla nei due attacchi
previsti sull’impugnatura, vedi Fig. 2.
• MONTAGGIO DEL SACCO DI RACCOLTA
Per montare il sacco di raccolta:
tirate la slitta (A) in avanti e inserite il sacco di
raccolta (B) nell’involucro del ventilatore, come
mostrato in Fig. 3.
• CARBURANTE
Usate benzina senza piombo di tipo normale,
mischata nel rapporto 40:1 con olio per motori a 2
tempi.
ATTENZIONE: non utilizzate mai benzina pura nel
vostro apparecchio. Ciò provocherebbe danni
duraturi all’utensile e la garanzia del produttore non
avrebbe più validità. Non usate mai una miscela di
benzina e olio che sia stata preparata più di 90 giorni
prima.
ATTENZIONE: Usate solo olio per motori a 2 tempi
Fig. 2
Fig. 1A Fig 1B
A
B
C
D
C
Fig. 3
B
A
