1. A részek listája
1. Hátulsó fogantyú
2. Gázszabályozó kar
3. Gázszabályozó kar lezáró
4. Gyujtókapcsoló
5. Elülső fogantyú
6. Hangtompító burkolat
7. Üzemanyagablak
8. Tartályzár
9. Indítófogantyú
10. Levegőszěrőgépház
11. Fúvó-/szívócső
12. Indítószelep
13. Gyujtógyertyadugó/ gyujtókábel
14. Szivó-/ fúvószán
15. Üzemanyagszivattyú (primér)
16. Heveder
17. Felfogózsák
18. Szívófej
2. Specifikáció
Lökettérfogat 24 cm
3
Maximális légsebesség ca. 40 m/s
Maximális volumenáramlás 240 m
3
/óra
Maximális motorfordulatszám 11,500 /perc
Felfogó zsák 55 l
Árnyékoló tömeg – viszony 10:1
Tartálykapacitás 700 ml
Tömeg 6,4 kg
Maximális motorteljesítmény 0,8 kw
Zajszint 108 dB (A)
Vibrálás 13,7 m/s
2
3. Összeszerelési utasítás

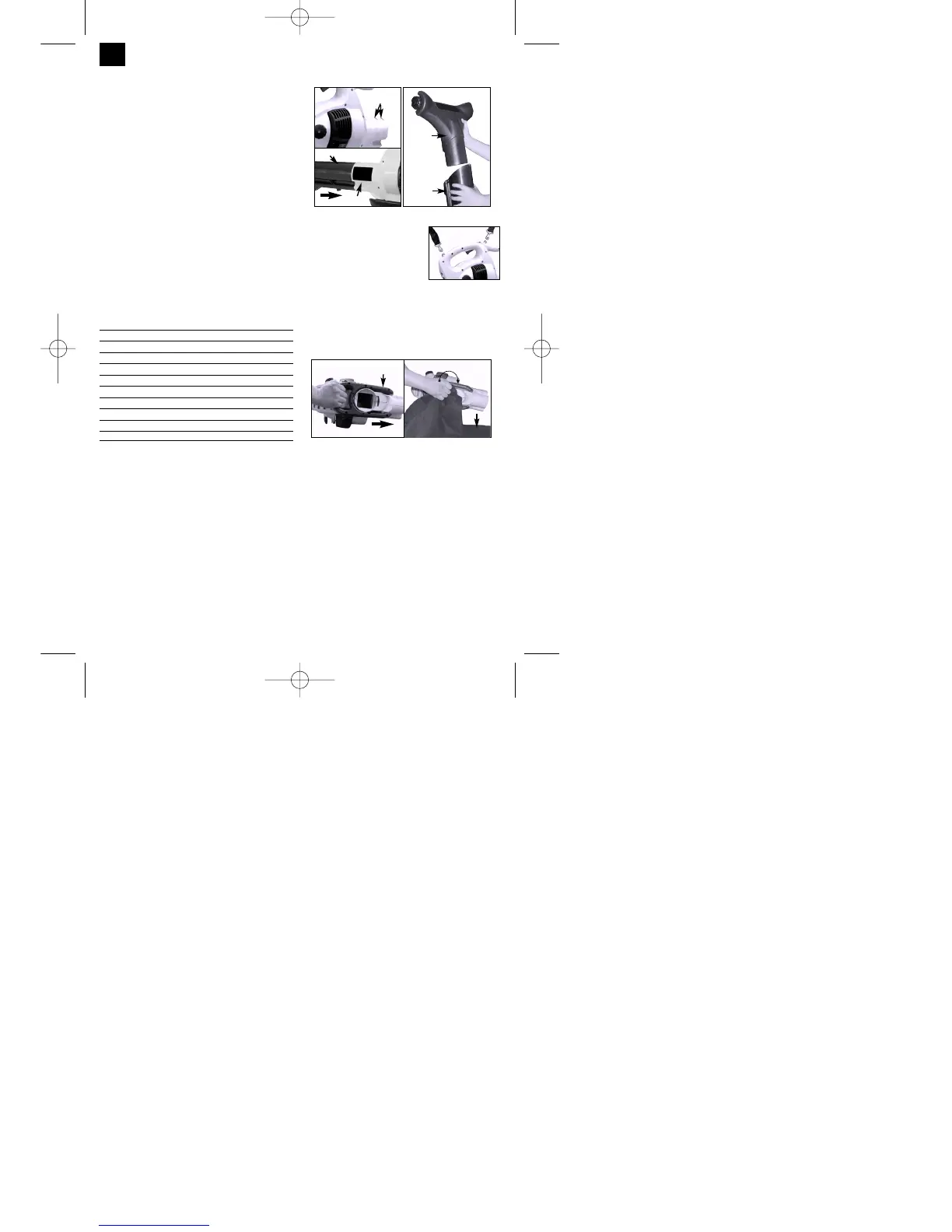

• A fúvócső összeszerelése
1. Engedje meg a csavarokat (A) és távolítsa el a
csavart (B). Tegye a fúvócsövet (C) a
fujtatógépházba majd tegye ismét be a csavart
(B). Húzza a csavarokat (A) ismét feszesre (figura
1 A).
2. Tegye a szívófejet (D) a szívócsőbe (C) ( figura
1B)
• A tartó öv felszerelése
Tegye a két tartókapcsot a
fogantyún arra előrelátott
csatlakozásokba, lásd a 2•es
figurát.
• A felfogó zsák felszerelése
A felfogó zsák felszereléséhez:
Húzza előre a szánt (A) és tegye be a felfogó zsákot
(B) a fujtatógépházba, a 3•as figurán mutatottak
szerint.
• Üzemanyag és üzemszerek
• Üzemanyag
Használjon normális minőségě ólommentes benzínt,
2•taktus•olaj 40:1 – hez keveréssel.
Figyelmeztetés: Ne használjon a készülékben
sohasem tiszta benzínt. Ez a gépen maradandó
károkat okozna és a gyártó szavatossága érvényét
veszítené erre a készülékre. Ne használjon sohasem
olyan benzín•olaj keveréket, amelyik 90 naptol
hoszabb ideig tárolva lett.
Figyelmeztetés: Csak I osztályú 2•taktus•olajat
használni, amely a léghětésě motorokra alkalmas.
Fig. 2
Fig. 1A Fig 1B
A
B
C
D
C
Fig. 3
B
A
