16. SCHEMATY PNEUMATYCZNE I ELEKTRYCZNE

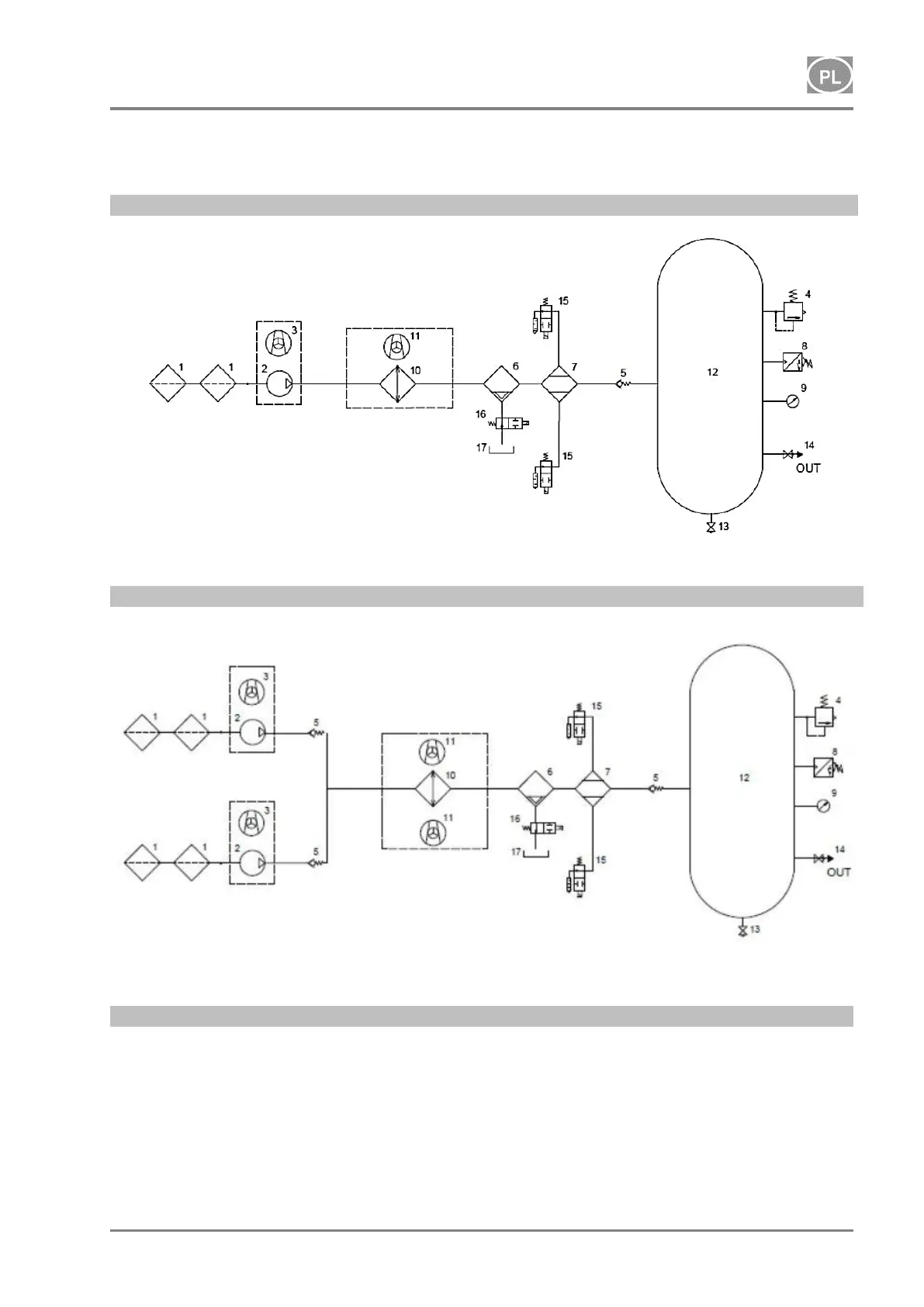

16.1. Schemat pneumatyczny
DK50 2V/50/M
DK50 2x2V/110/M
Opis schematu pneumatycznego:
1 Filtr wlotowy
2 Sprężarka
3 Wentylator
4 Zawór bezpieczeństwa
5 Zawór zwrotny
6 Separator kondensatu
7 Osuszacz
8 Łącznik ciśnieniowy
9 Ciśnieniomierz
10 Chłodnica
11 Wentylator chłodnicy
12 Zbiornik powietrza
13 Zawór spustu kondensatu
14 Zawór wyjściowy
15 Regeneracyjny zawór
elektromagnetyczny
16 Elektrozawór spustu kondensatu
17 Naczynie na kondensat
