EKOM DO 2.1 - Schaltpläne; Erste Inbetriebnahme

DO 2.1
DO 2.1-10
NP-DO2.1_10_08-2018 - 20 - 08/2018
Bez.
Benennung
M1
Absaugaggregat
EV1
Lüfter
CP1
Steuermodul

U
N2
X1
1
U
PEN
EV1 M1
1
M
B1
C
5
4
X2
PS-DO2
(PST-DO2)
CP1
U
N2
X1
1
5
4
X2
PS-DO2
C1
D1
+
Re1
FU1 FU2
U
N2
X1
1
5
4
X2
PST-DO2
C1
D1
+
Re1
FU1 FU2
Tr1
24V AC/DC
or EXT.
11.2. Elektrischer Anschluss
Die Kabelgabel in die Netzdose stecken.
Das Gerät wird mit einem Netzkabel mit Schutzkontaktstecker geliefert. Beim Anschließen
ans Stromnetz ist es notwendig, die regionalen elektrotechnischen Vorschriften zu
beachten. Netzspannung und Netzfrequenz müssen mit den Angaben auf dem
Gerätetypenschild übereinstimmen.
 Die Steckdose muss aus Sicherheitsgründen gut zugänglich sein, damit das Gerät bei Gefahr schnell vom
Netz getrennt werden kann.
 Der zugehörige Stromkreis darf im Sicherungskasten mit maximal 16 A abgesichert werden.
 Das Absaugaggregat wird über die Steuerspannung (24V / AC/DC) der Baugruppe oder über das
Betätigen des Schalters (Model „T“) eingeschaltet.
Das elektrische Kabel zum Anschluss ans elektrische Netz und die Luftschläuche dürfen
nicht abgeknickt sein.

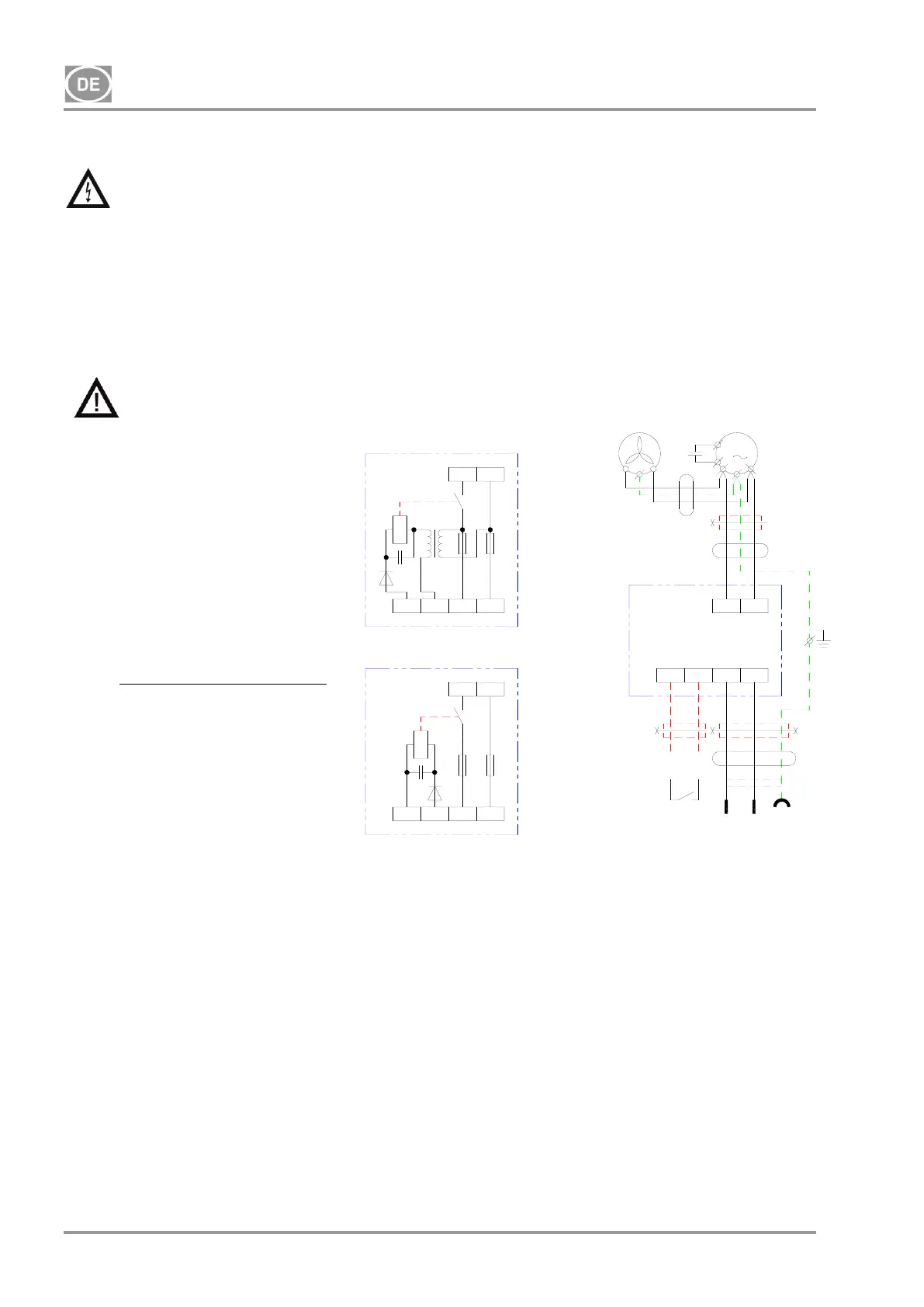

12. SCHALTPLÄNE
13. ERSTE INBETRIEBNAHME
 Kontrollieren Sie bitte, ob alle während des Transports verwendeten Transportsicherungen entfernt
wurden.
 Kontrollieren Sie den ordnungsgemäßen Anschluss des pneumatischen Verteilungsnetzes
(Unterdrucknetzes).
 Den ordnungsgemäßen Anschluss des Gerätes ans elektrische Stromnetz und die elektrische Verbindung
zur Dentalbaugruppe kontrollieren.
 Die dentale Absaugpumpe wird von der Baugruppe gesteuert. Der Unterdruck im Verteilungsnetz wird
nach Signalankunft von der Baugruppe zum Steuermodul erzeugt.
230 V
ELEKTRISCHER
GEGENSTAND KL. I
