9. DESCRIPTION DU FONCTIONNEMENT

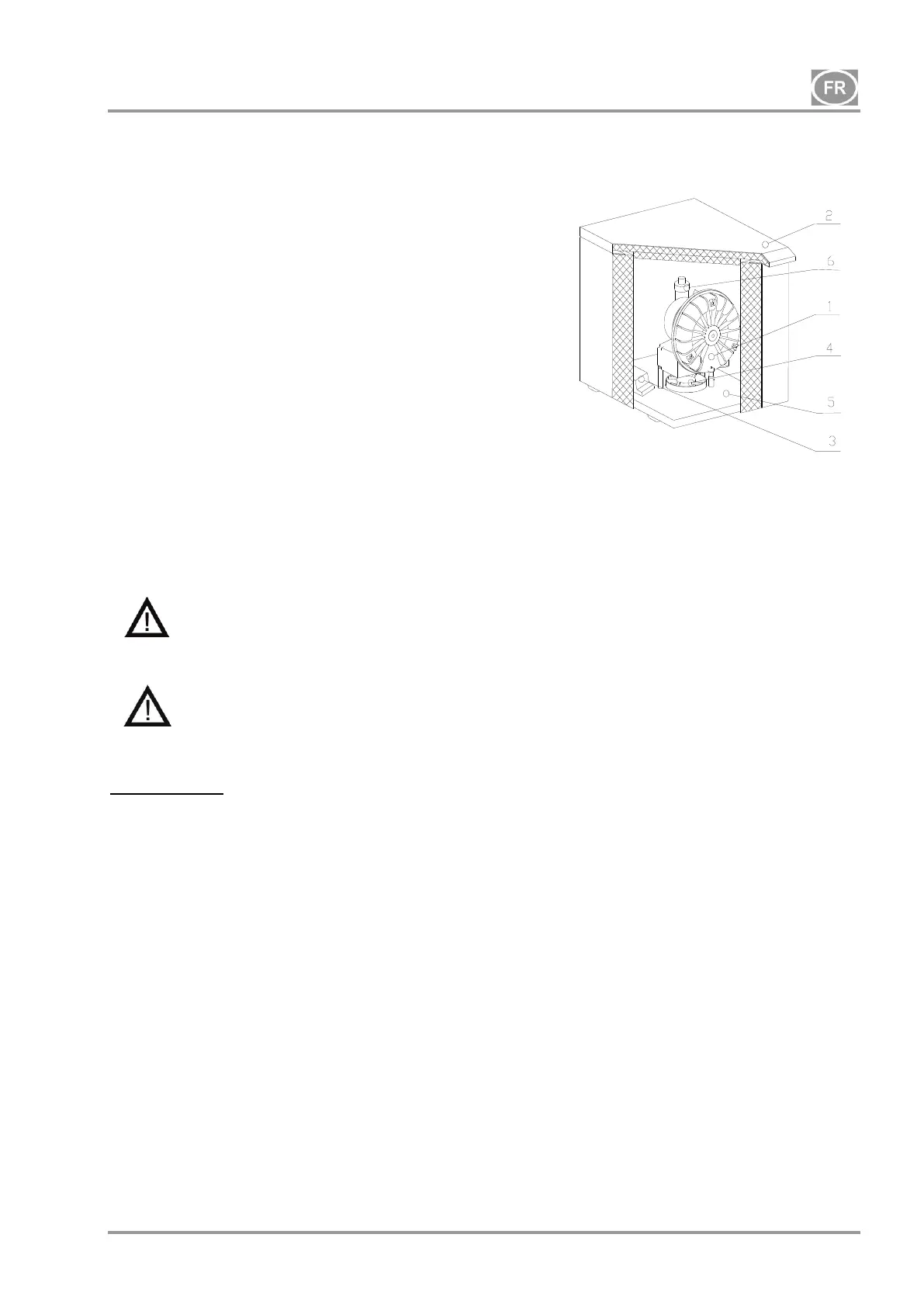

Le groupe d’aspirateur (1) (fig.1) crée, dans la distribution
pneumatique, la sous-pression qui aspire les substances
étrangères du champ de travail du médecin et les véhicule
dans le séparateur dans l’unité dentaire. L’air pur à l’issue
du séparateur passe par le groupe d’aspiration pour être
refoulé à travers le tuyau de sortie et l’amortisseur de l’air
sortant (6) dans l’espace à l’extérieur du cabinet
stomatologique. Le groupe d’aspiration se met en marche
par le module de commande (3) pilotant le signal amené
de l’unité (tension de 24V AC/DC ou enclenchement de
l’interrupteur - modèle „T“). Le groupe est installé sur la
base (5) au-dessus du ventilateur de refroidissement (4),
qui constitue, à l’intérieur de l’armoire (2), la circulation
forcée de l’air. L’armoire métallique sur pieds est munie
d’isolement d’insonorisation qui assure le niveau sonore
bas pour son environnement et, grâce au ventilateur, une
circulation suffisante de l’air de refroidissement circulant à
travers la fente entre l’armoire ou la base et le sol. L’air
de refroidissement est ensuite refoulé à travers l’orifice
dans la paroi de derrière de l’armoire.
Il est interdit de poser des obstacles à l’aspiration de l’air de refroidissement dans
l’armoire (sur le périmètre de la partie inférieure de l’armoire) ainsi qu’au refoulement de l’air
chaud de la partie derrière haute de l’armoire.
En cas de mise en place du L’installation sur un plancher mou par exemple: un tapis, il
faut créer un espace espace pour le passage de l’air de refroidissement vide entre la base
et le plancher ou le coffret et le plancher, en calant les pieds avec des supports durs afin
d’assurer un bon fonctionnement du L’installation.
INSTALLATION
10. CONDITIONS D’EMPLOI
L’appareil ne peut être installé et exploité que dans des locaux secs, bien aérés et sans poussières où la
température ambiante varie de +5°C à + 40°C et l’humidité relative de l’air ne dépasse pas 70%.
L’installation doit être installé de manière qu’il soit facilement accessible au personnel de manoeuvre et
d’entretien et que la plaque d’appareil soit aussi accessible.
L’appareil doit être déposé sur une surface plate suffisamment stable (attention au poids du compresseur,
voir article 5.Caractéristiques techniques).
Les aspirateurs ne peuvent pas être exposés au milieu extérieur. L’installation n’est pas prévue pour
l’exploitation dans un milieu humide ou mouillé. Il est interdit d’utiliser l’installation dans des locaux
contenant des gaz explosifs ou des liquides inflammables.
Avant l’assemblage de l’aspirateur à une installation, il faut s’assurer que l’air disponible satisfera les
exigences de l’affectation donnée. Dans cet objectif, il faut respecter les données techniques du produit.
La classification et l’attestation de conformité lors de l’assemblage doivent être confiées au fournisseur du
produit final.
Tout autre usage ou emploi en dehors du cadre de cette affectation n’est pas considéré comme l’usage
suivant l’affection. Le fabricant ne se porte pas garant des dommages qui en résultent. C’est
exclusivement l’exploitant/l’utilisateur qui en prend les risques.
