ELAC EA101EQ-G - Aufbau und Anschluss; Standort des Vollverstärkers; Typische Gerätekonfigurationen

30
Installation
Stellen Sie sicher, dass der EA101EQ-G an einem geeigneten Platz aufgestellt wird. Dieser
solltestabilseinundeineebeneOberächeaufweisen,wiez.B.einTischodereinRegal.
Verschließen Sie nicht die Belüftungsschlitze des Gerätes. Decken Sie den EA101EQ-G
nicht ab, lassen sie ausreichend Platz zu nebenstehenden Geräten und gewährleisten Sie
stets eine ausreichende Belüftung. Vermeiden Sie erhöhte UV-Strahlung z.B. durch direktes
Sonnenlicht.
SPEAKER OUT
RIGHT LEFT
RESETUSB IN
OPTICAL
IN 2
OPTICAL
IN 1
SERVICE
COAX INSUB OUTLINE IN
1
LINE IN
2
L
R
100-120V/220-240V
~50/60Hz 1.6A
CAUTION: FOR CONTINUED PROTECTION
AGAINST RISK OF FIRE,REPLACE ONLY
WITH SAME TYPE FUSE AND RATING.
ATTENTION: UTILISER UNE
FUSIBLE DERECHANGE
DE MEME TYPE ET CALIBRE.
SERVICE
RESET
LFE IN
POWER
100-120V/220-240V
~50/60Hz 2A
T2A L 250V
S10EQ HIGH PERFORMANCE SUBWOOFER
Designed in Cypress, CA
ELAC Americas LLC.
11145 Knott Ave. Suite E&F
Cypress, CA. 90630
Serial Number
MADE IN CHINA
Model: DS10EQ1-BK
CAUTION: FOR CONTINUED PROTECTION
AGAINST RISK OF FIRE, REPLACE ONLY
WITH SAME TYPE FUSE AND RATING.
ATTENTION: UTILISER UNE FUSIBLE DE
RECHANGE DE MEME TYPE ET CALIBRE.
CD PLAYER
OPTICAL COAXIAL
L R
LINE LEVEL OUT
MUSIC SERVER
OPTICAL COAXIAL
L R
LINE LEVEL OUT
BLU-RAY PLAYER
OPTICAL COAXIAL
L R
LINE LEVEL OUT
HDMI
Stereo Audio
HDMI
ELAC S10EQ SUBWOOFER ELAC B5 BOOKSHELF SPEAKERS
ELAC EA101EQ-G
INTEGRATED AMPLIFIER
CD Player
Music Server
Blu-ray Disc Player
Multi-media PC
HD Video Display
CD Player Line Out to Amp Line In
Server Optical Out to Amp Optical In
Blu-ray Optical Out to Amp Optical In
Blu-ray HDMI Out to TV HDMI In
PC USB to Amp USB
Android/iOS
Phone/Tablet
with Bluetooth
Running EA101EQ-G App

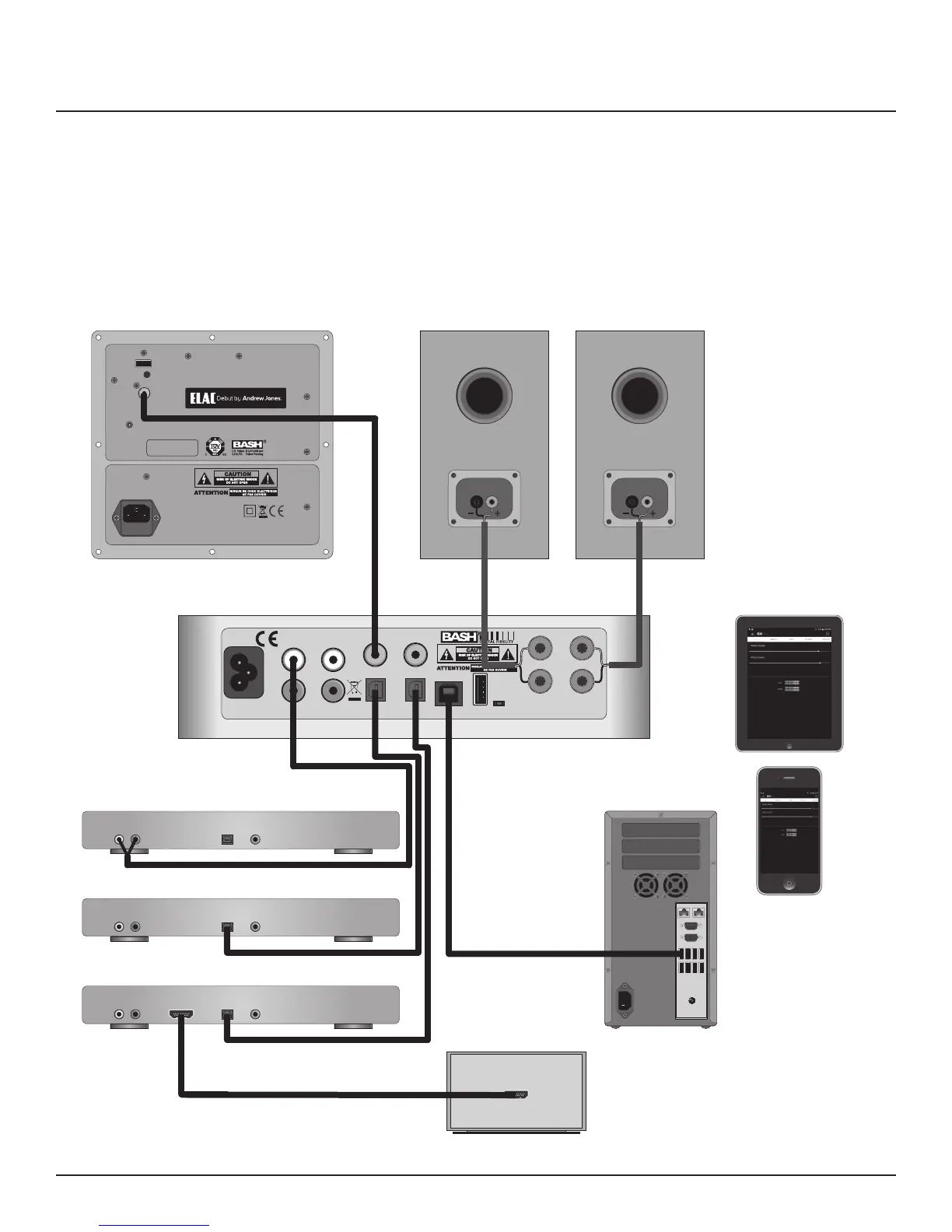

Typisches EA101EQ-G System
