Electrolux EGG3213N - Page 26

L
N

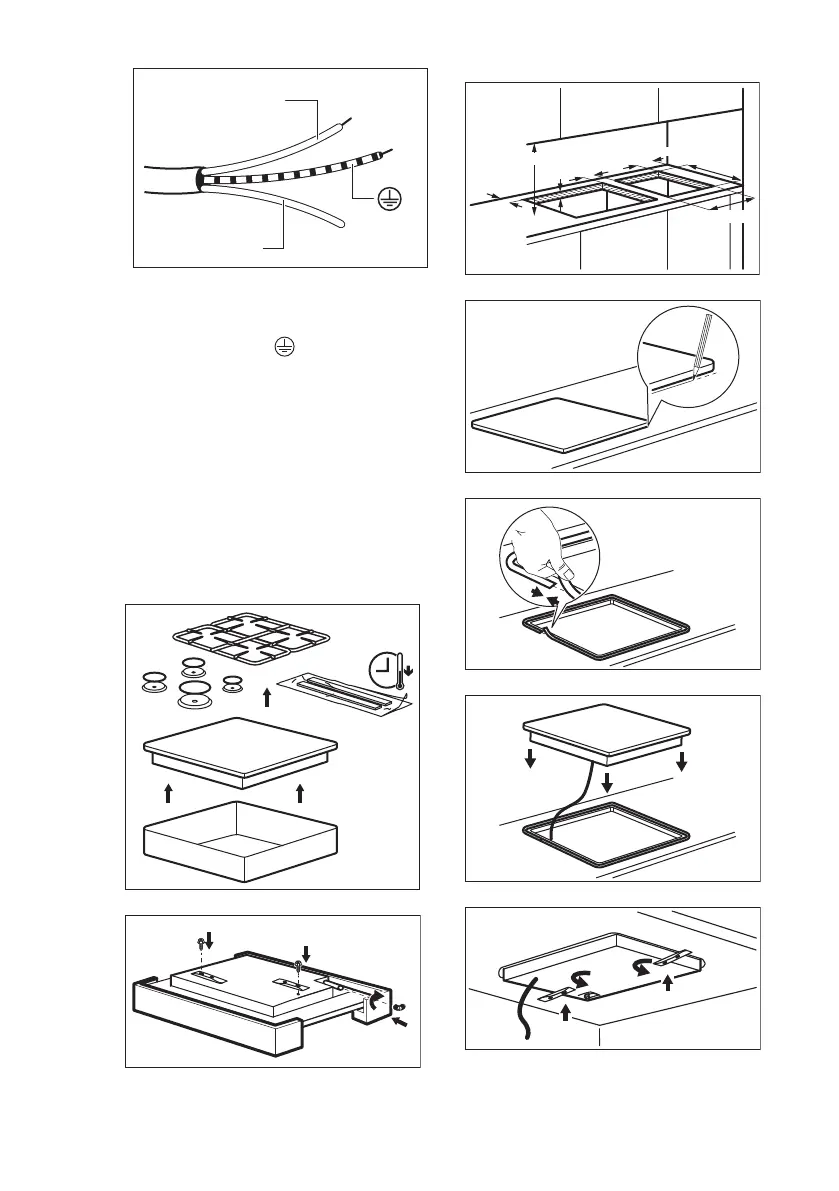

1. Collegare il filo di colore verde e
giallo (terra) al morsetto
contrassegnato dalla lettera "E" o dal
simbolo di terra
o colorato di
verde e giallo.
2. Collegare il filo di colore blu (neutro)
al morsetto contrassegnato dalla
lettera 'N' o colorato di blu.
3. Collegare il cavo di fase marrone
(tensione) al terminale
contrassegnato con la lettera "L".
Questo deve sempre essere
collegato alla fase di rete.
3.7 Montaggio
1.
2.
3.
30 mm
55 mm
40-50 mm
min. 650 mm
490 mm
min. 450 mm
270 mm
2
0
+
2
0
+
4.
5.
6.
7.
8.
www.electrolux.com26
