Instalación de las manijas de las puertas
Montaje de
las manijas
de las puertas
Instrucciones
1 Quitelosmaterialesde
protección de embalaje de
las manijas.
2 Coloque las tapas de los
extremos de la manija de
la puerta de la parte de
alimentos frescos (A) sobre
los pernos preinstalados
superior e inferior sujetos a
la puerta, verificando que los
orificios para los tornillos de
sujeción estén mirando hacia
la puerta opuesta.
3 Mientras sujeta firmemente
la manija contra la puerta,
ajuste los tornillos Allen
inferiores y superiores (C)
con la llave Allen provista.
4 Repita los pasos 2 y 3 para
instalar la manija opuesta.
Verifique que los orificios de
los tornillos de fijación miren
hacia la primera puerta.
5 Coloque las tapas de los
extremos de las manijas del
congelador sobre los pernos
preinstalados izquierdo y
derecho sujetos al cajón,
verificando que los orificios
para los tornillos de sujeción
estén mirando hacia abajo.
6 Mientras sostiene firmemente
la manija contra el cajón,
coloque los tornillos de
sujeción Allen izquierdo y
derecho (C) con la llave Allen
provista.
Tapa del
extremo
Tapa del
extremo
Tapa del
extremo
Tapa del
extremo

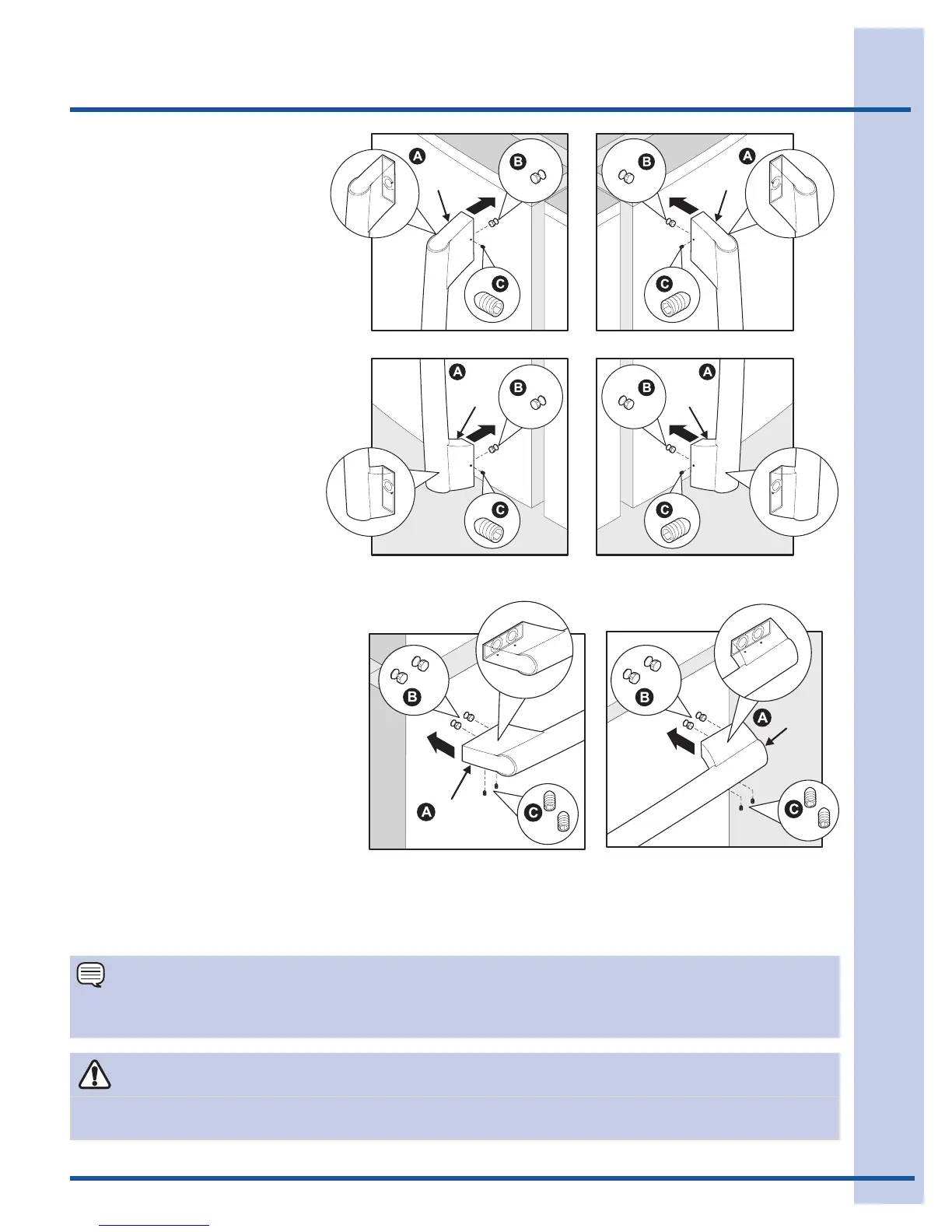

Montaje de las Manijas del Refrigerador
Tapa del
extremo
Tapa del
extremo
Montaje de la Manija del Congelador
NOTA
Para verificar que las manijas estén niveladas con las puertas/el cajón, verifique que los tornillos de sujeción
estén completamente apretados.
ATENCIÓN
Utilice guantes y anteojos de seguridad. Tenga mucho CUIDADO al instalar estas manijas.
