9
Instalación
Bisagra
del marco
de la aleta
Marco de
la aleta
Tornillo

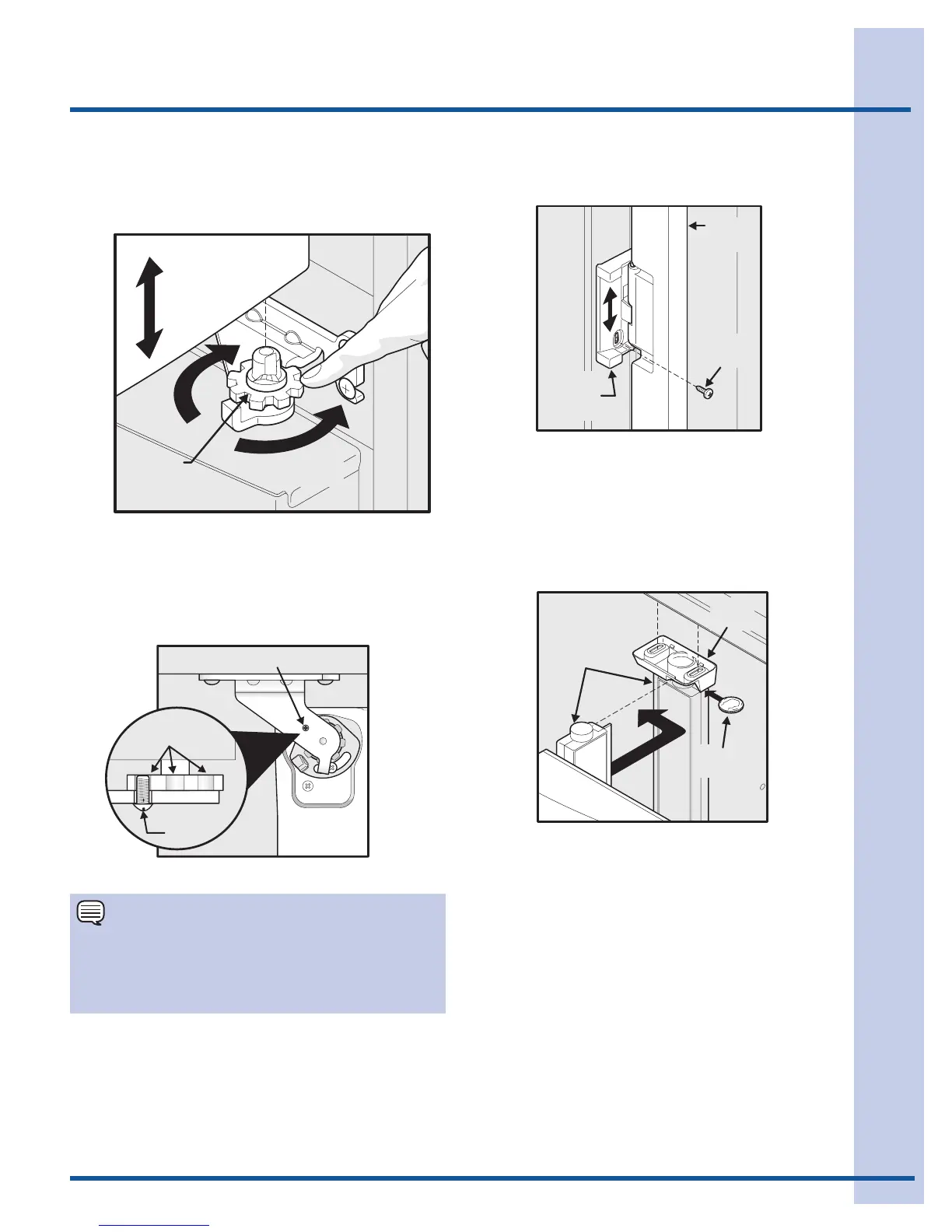

Ajuste del tornillo del marco de la aleta
Para ajustar el marco de la aleta:
1 Afloje el tornillo ubicado en la bisagra del marco
de la aleta.
2 Ajuste la altura del marco de la aleta. Para
tener un contacto adecuado con la guía del
marco de la aleta, debe haber una separación
aproximadamente del grosor de una moneda
(0,060 pulgadas o 1,5 mm) entre la guía y el
marco de la aleta.
3 Vuelva a ajustar el tornillo.
4 Levante la puerta mientras ajusta la arandela.
Para levantar la puerta, gire la arandela hacia
la derecha (visto desde la parte inferior).
Para bajar la puerta, gire la arandela hacia la
izquierda (visto desde la parte inferior).
5 Vuelva a ajustar el tornillo (donde corresponda),
asegurándose de que se encuentre entre los
rayos de la arandela de la bisagra. El tornillo no
estará ajustado, simplemente insértelo hasta
que esté a nivel con la bisagra.
Marco de
la aleta
Guía del
marco
Grosor de
una moneda
Ajuste de la altura del marco de la aleta
Tornillo (donde corresponda)
NOTA
Si después de ajustar las puertas a mayor altura
la puerta emite un chasquido, quite el tornillo y
reemplácelo con el más largo que se incluye en el
paquete de la manija.
Elevar o bajar la puerta
Puerta
inferior
Levantar
Puerta
Puerta
Arandela
de la bisagra
Volver a apretar el tornillo
Rayos
de la arandela
de la bisagra
Tornillo
