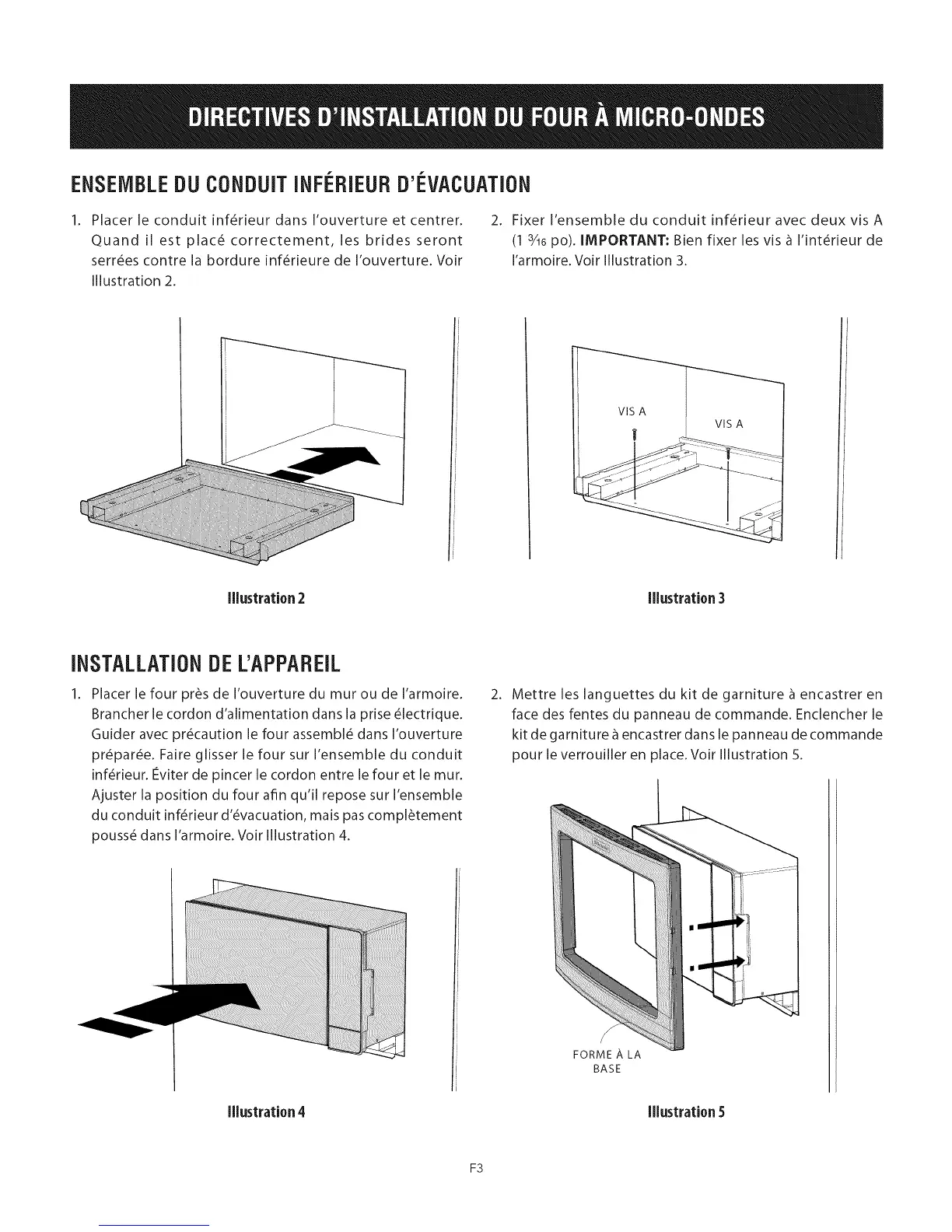

ENSEMBLEDUCONDUITINFieRIEURD'i VACUATION
1. Placerleconduitinf_rieurdansl'ouvertureetcentrer. 2. Fixerl'ensembleduconduitinf_rieuravecdeuxvisA
Quand il est plac6 correctement, les brides seront (1 gA6po). IMPORTANT: Bien fixer les vis _ I'int_rieur de
serr_es contre la bordure inf_rieure de I'ouverture. Voir I'armoire. Voir Illustration 3.
Illustration 2.
Illustration 2 Illustration 3
INSTALLATIONDEL'APPAREIL
Placer le four pr&s de I'ouverture du mur ou de I'armoire.
Brancher le cordon d'alimentation dans la prise _lectrique.
Guider avec precaution le four assembl_ dans I'ouverture
pr_par_e. Faire glisser le four sur I'ensemble du conduit
inf_rieur, leviter de pincer le cordon entre le four et lemur.
Ajuster la position du four afin qu'il repose sur I'ensemble
du conduit inf_rieur d'_vacuation, mais pas compl&tement
pouss_ dans I'armoire. Voir Illustration 4.
2.
Mettre les languettes du kit de garniture _ encastrer en
face des fentes du panneau de commande. Enclencher le
kit de garniture _ encastrer dans le panneau de commande
pour le verrouiller en place. Voir Illustration 5.
FORME A LA
BASE
Illustration 4 Illustration 5
F3
