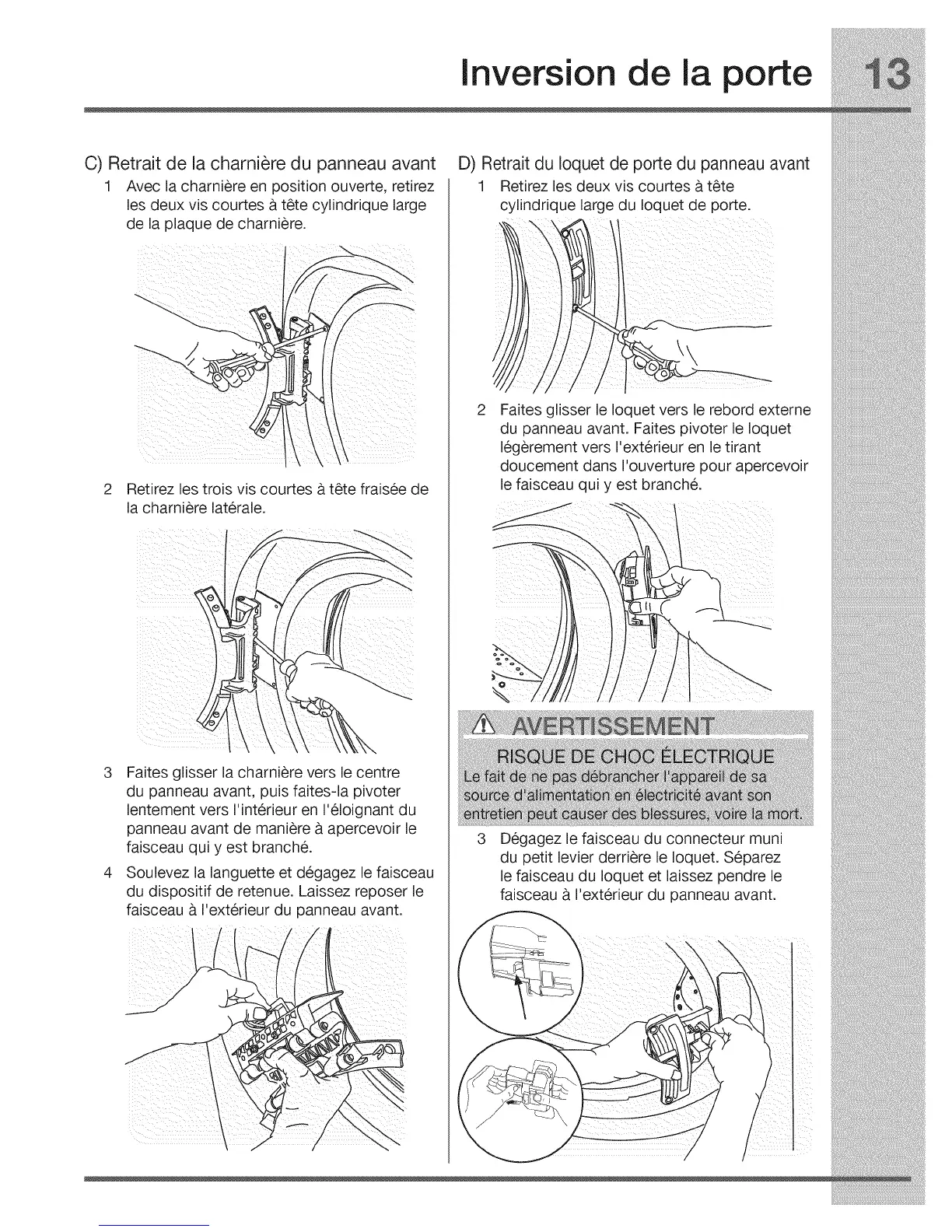

Inversion de la porte
C) Retrait de la charniere du panneau avant
1 Avec la charniere en position ouverte, retirez
les deux vis courtes A t_te cylindrique large
de la plaque de charniere.
2 Retirez les trois vis courtes a t_te fraisee de
la charniere laterale.
3 Faites glisser la charniere vers le centre
du panneau avant, puis faites-la pivoter
lentement vers I'interieur en I'eloignant du
panneau avant de maniere a apercevoir le
faisceau qui y est branch&
4 Soulevez la languette et degagez le faisceau
du dispositif de retenue. Laissez reposer le
faisceau a I'exterieur du panneau avant.
D) Retrait du Ioquet de porte du panneau avant
1 Retirez les deux vis courtes a t_te
cylindrique large du Ioquet de porte.
2
Faites glisser le Ioquet vers le rebord externe
du panneau avant. Faites pivoter le Ioquet
legerement vers I'exterieur en le tirant
doucement dans I'ouverture pour apercevoir
le faisceau qui y est branch&
3
Degagez le faisceau du connecteur muni
du petit levier derriere le Ioquet. Separez
le faisceau du Ioquet et laissez pendre le
faisceau a I'exterieur du panneau avant.
