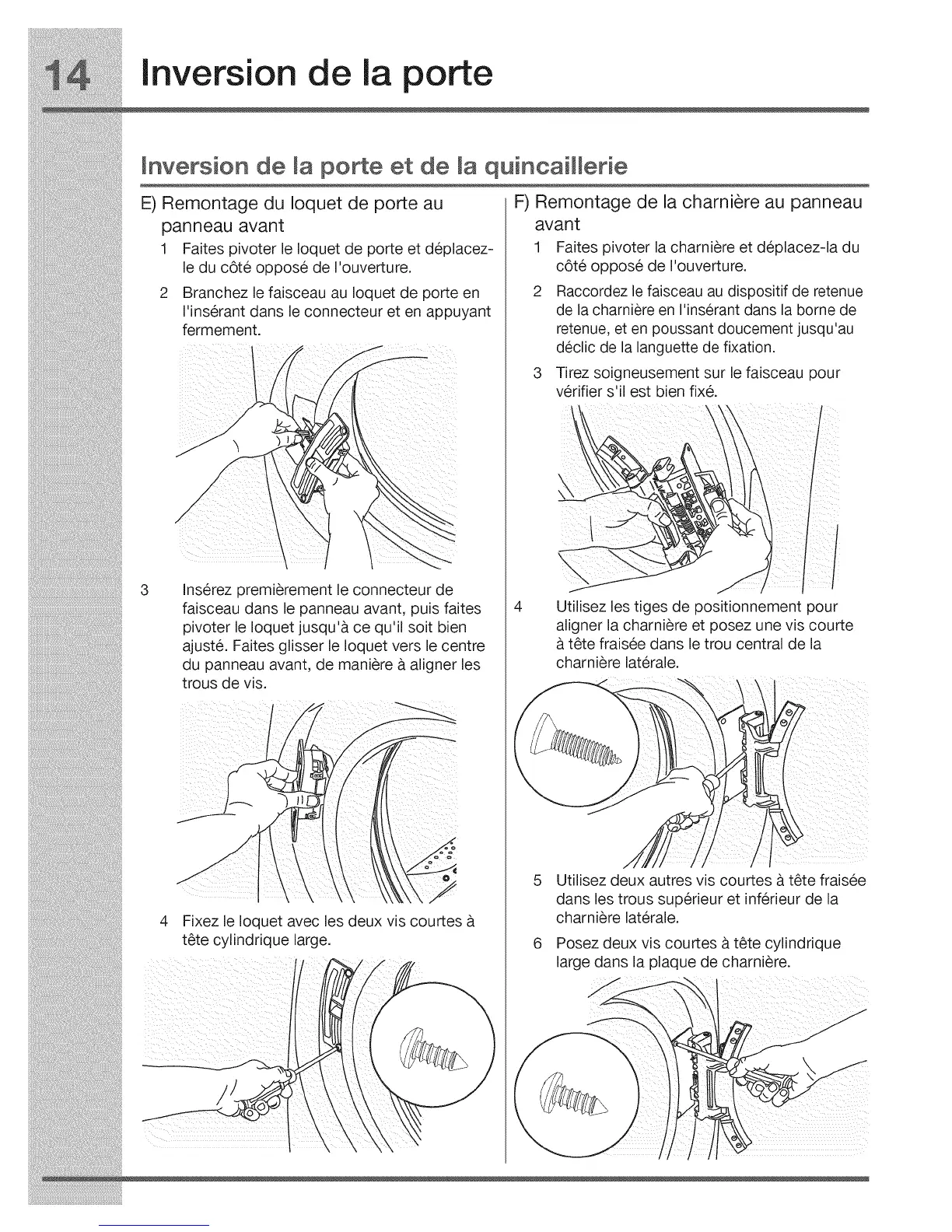

Inversion de la porte
Inversion de la po e et de la quincaillerie
E) Remontage du Ioquet de porte au
panneau avant
1 Faites pivoter le Ioquet de porte et deplacez-
le du c6te oppose de I'ouverture.
Branchez le faisceau au Ioquet de porte en
I'inserant dans le connecteur et en appuyant
fermement.
Inserez premierement le connecteur de
faisceau dans le panneau avant, puis faites
pivoter le Ioquet jusqu'a ce qu'il soit bien
ajuste. Faites glisser le Ioquet vers le centre
du panneau avant, de maniere a aligner les
trous de vis.
4 Fixez le Ioquet avec les deux vis courtes
t_te cylindrique large.
/
F) Remontage de la charniere au panneau
avant
1 Faites pivoter la charniere et deplacez-la du
c6te oppose de I'ouverture.
2 Raccordez le faisceau au dispositif de retenue
de la charniere en I'inserant dans la borne de
retenue, et en poussant doucement jusqu'au
declic de la languette de fixation.
3 Tirez soigneusement sur le faisceau pour
verifier s'il est bien fixe.
Utilisez les tiges de positionnement pour
aligner la charniere et posez une vis courte
t_te fraisee dans le trou central de la
charniere laterale.
6
Utilisez deux autres vis courtes a t_te fraisee
dans les trous superieur et inferieur de la
charniere laterale.
Posez deux vis courtes a t_te cylindrique
large dans la plaque de charniere.
