FR
electrolux 115
Installation de l’arrivée d’eau (modèles
avec distributeur seulement)
La pression d’eau doit être au minimum 1.
de 2,0~12,5 bars pour que la fabrique de
glace fonctionne.
Pour vérifi er, remplissez un verre de •
180 cc : si le temps de remplissage est
inférieur à 10 secondes, la pression est
correcte.
Lors de l’installation des tuyaux d’arrivée 2.
d’eau, évitez un endroit trop chaud.
Le fi ltre est uniquement un fi ltre à 3.
impuretés : il ne désinfecte pas et ne tue
pas les bactéries et les microbes.
Si la pression est insuffi sante, consultez 4.
votre installateur.
La durée de vie du fi ltre dépend des 5.
conditions d’utilisation. Toutefois, il est
recommandé de le changer au moins
deux fois par an.
Choisissez de fi xer le fi ltre dans un •
endroit facile d’accès pour simplifi er
son remplacement.
Après installation du circuit d’alimentation 6.
en eau, choisissez WATER (EAU) sur le
panneau de contrôle et maintenez cette
touche appuyée pendant 2~3 minutes
pour remplir le réservoir d’eau.
Utilisez de la bande adhésive pour 7.
l’étanchéité des raccords etéviter les
fuites d’eau.
L’appareil doit être raccordé à une arrivée 8.
d’eau froide.

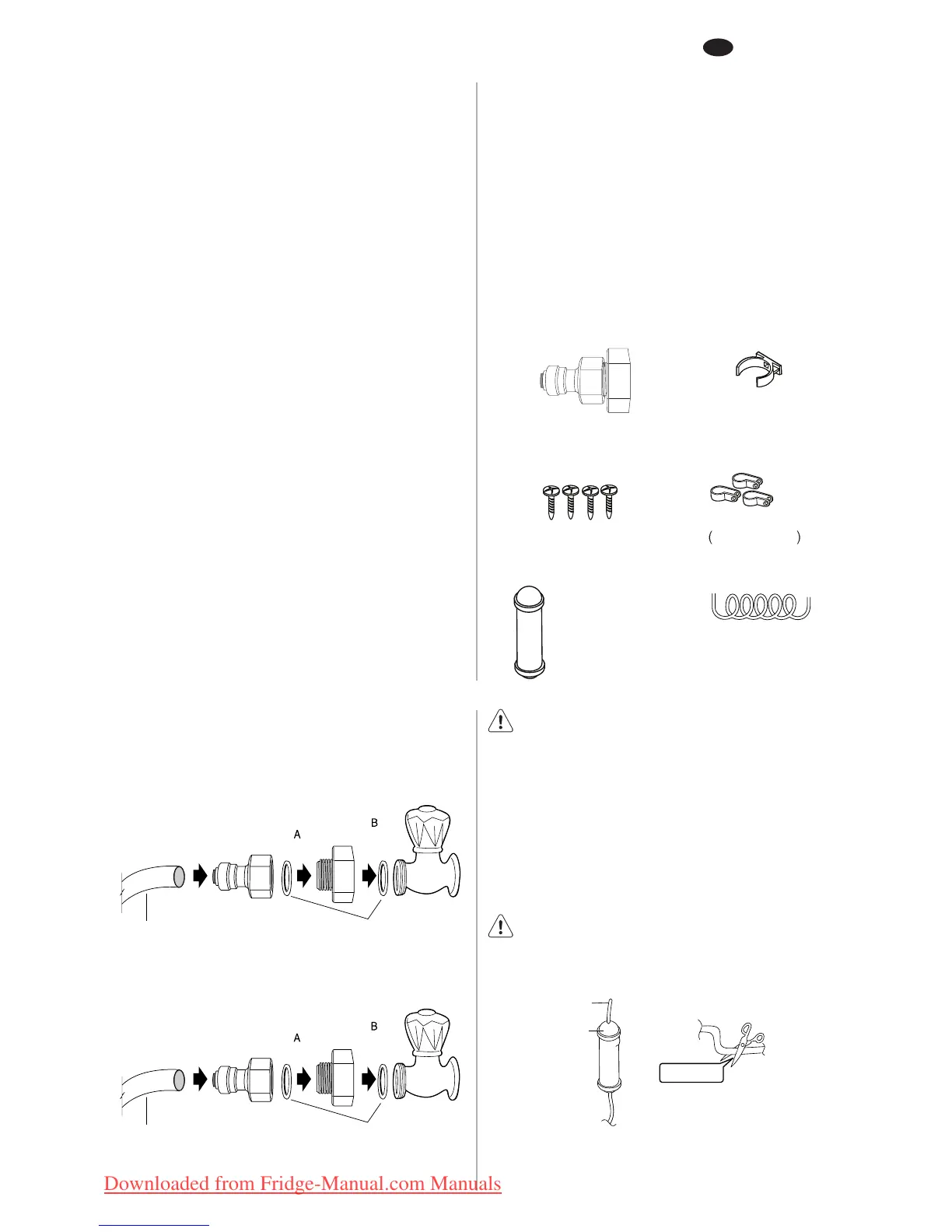

KIT D’ALIMENTATION D’EAU
Vérifi ez les pièces ci-dessous pour installer
l’alimentation en eau, si d’autres pièces sont
nécessaires adressez-vous à votre installateur.
3011202000
(3019974100)
(A:3019503200
B:3019503300)
(3012020700)
(7112401211)
Connector
(3014454520)
Raccord
Joint
Vis x 4ea
Collier A x 3ea
Boîtier de fi ltre
Tuyau d’eau A/B
(A : 3019503200
B : 3019503300)
Procédure d’installation(modèles avec
distributeur seulement)
Raccordement au robinet1.
Raccord
Tuyau à eau
Garniture d’étanchéité en caoutchouc
Raccord
Robinet
Figure A
Raccord
Tuyau à eau
Garniture d’étanchéité en caoutchouc
Raccord
Robinet
Figure B
Placez la rondelle en caoutchouc dans le
raccord et vissez-la au robinet d’eau.
Préparation à l’installation du fi ltre2.
Mesurez approximativement la distance •
entre le fi ltre et le tuyau d’eau,coupez
le tuyau du fi ltre bien droit.
Reliez les tuyaux au fi ltre comme •
indiqué sur le schéma.
Attention à laisser une longueur
suffi sante avant de couper.
Tuyau d’eau
Robinet de profi l
Boîtier de fi ltre
Angle droit
Profi l de référence
