116 electrolux
FR

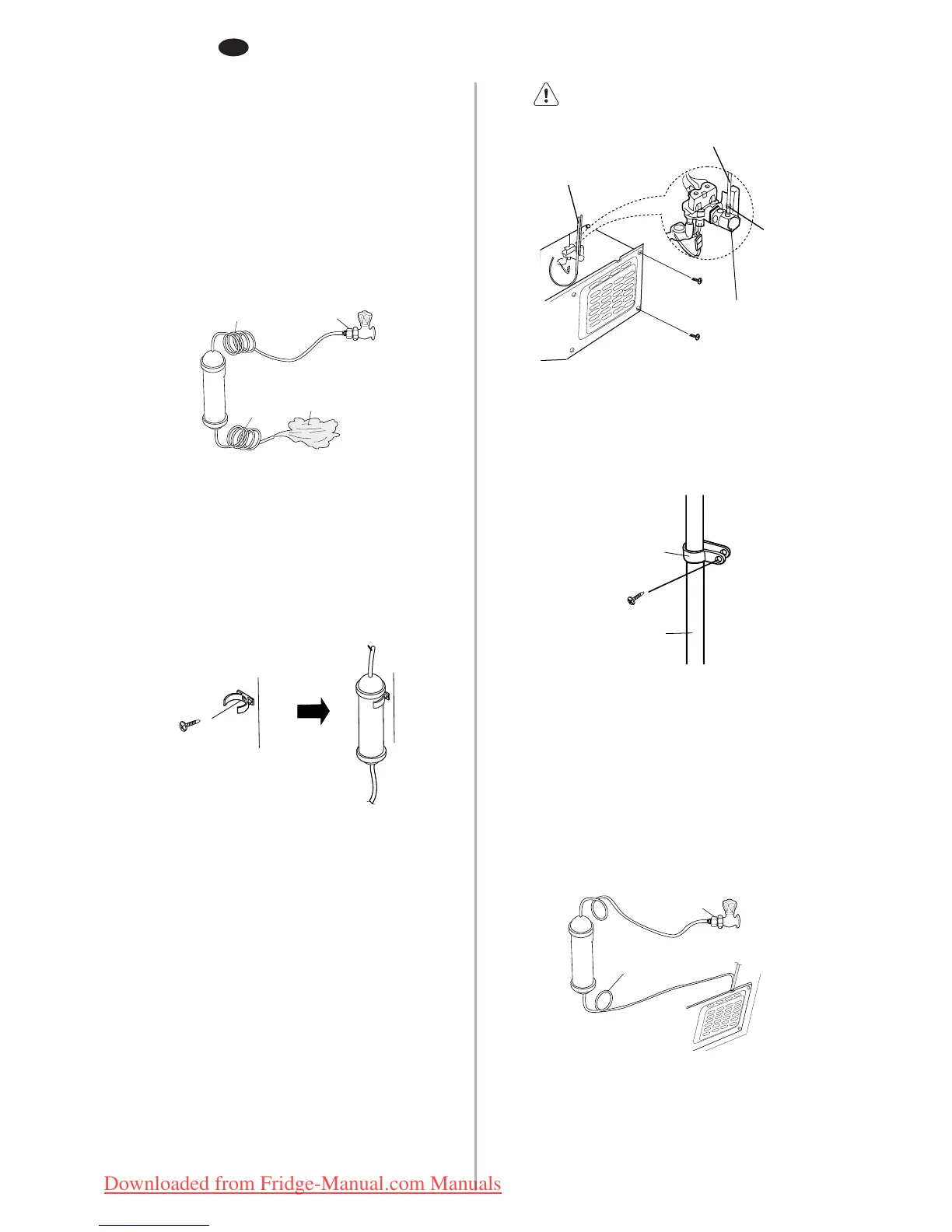

Ôter les substances dans le fi ltre3.
Ouvrez l’arrivée d’eau et vérifi ez si l’eau •
sort correctement.
Vérifi ez si la vanne est bien ouverte au •
cas où l’eau ne coule pas.
Laissez la vanne ouverte jusqu’à ce •
que l’eau coule.
Au début, l’eau peut contenir des –
substances du fi ltre dues à la
fabrication.
Robinet
Raccord
Tuyau d’eau
Eau
Tuyau d’eau
profi l de
référence
Fixez le boîtier du fi ltre4.
Vissez et serrer le boîtier (à droite •
et à gauche du boîtier) à l’arrière du
réfrigérateur.
Si le support n’est pas bien fi xé, –
enlevez le papier sur la bande
autocollante et refi xez.
Insérez le boîtier dans le support.•
Raccordement du tuyau d’eau au 5.
réfrigérateur
Enlevez le capot de la boîte de •
raccordement en bas à l’arrière
del’appareil.
Faites glisser l’écrou sur le tube •
(attention au sens).
Insérez le tuyau dans la vanne, serrez •
l’écrou. (La vanne se trouve à droite
dans le boîtier de raccordement.)
Vérifi ez si les tuyaux ont du jeu ou s’il •
y a des fuites, dans ce cas refaites les
serrages.
Remettez en place le boîtier de •
raccordement. (Le tuyau d’eau doit
se trouver entre la rainure en bas du
réfrigérateur et le capot du boîtier de
raccordement.)
Placez le tube comme indiqué sur
le schéma.
Tuyau d’eau
Écrou
Vanne d’eau
Tuyau
d’eau
Fixez le tuyau d’eau.6.
Fixez le tuyau avec le collier A.•
Vérifi ez si le tube est plié ou tordu, si tel •
est le cas refi xez-le correctement pour
éviter toute fuite d’eau.
Collier A
Tuyau d’eau
Quand le raccordement est terminé.7.
Branchez le réfrigérateur et appuyez •
sur la touche WATER (EAU) pendant
2~3 minutes pour vider l’air du circuit
et les résidus de fabrication.
Vérifi ez à nouveau sur l’ensemble •
du circuit qu’il n’y a pas de fuites ;
si besoin replacez les tuyaux et ne
bougez plus l’appareil.
