1
2

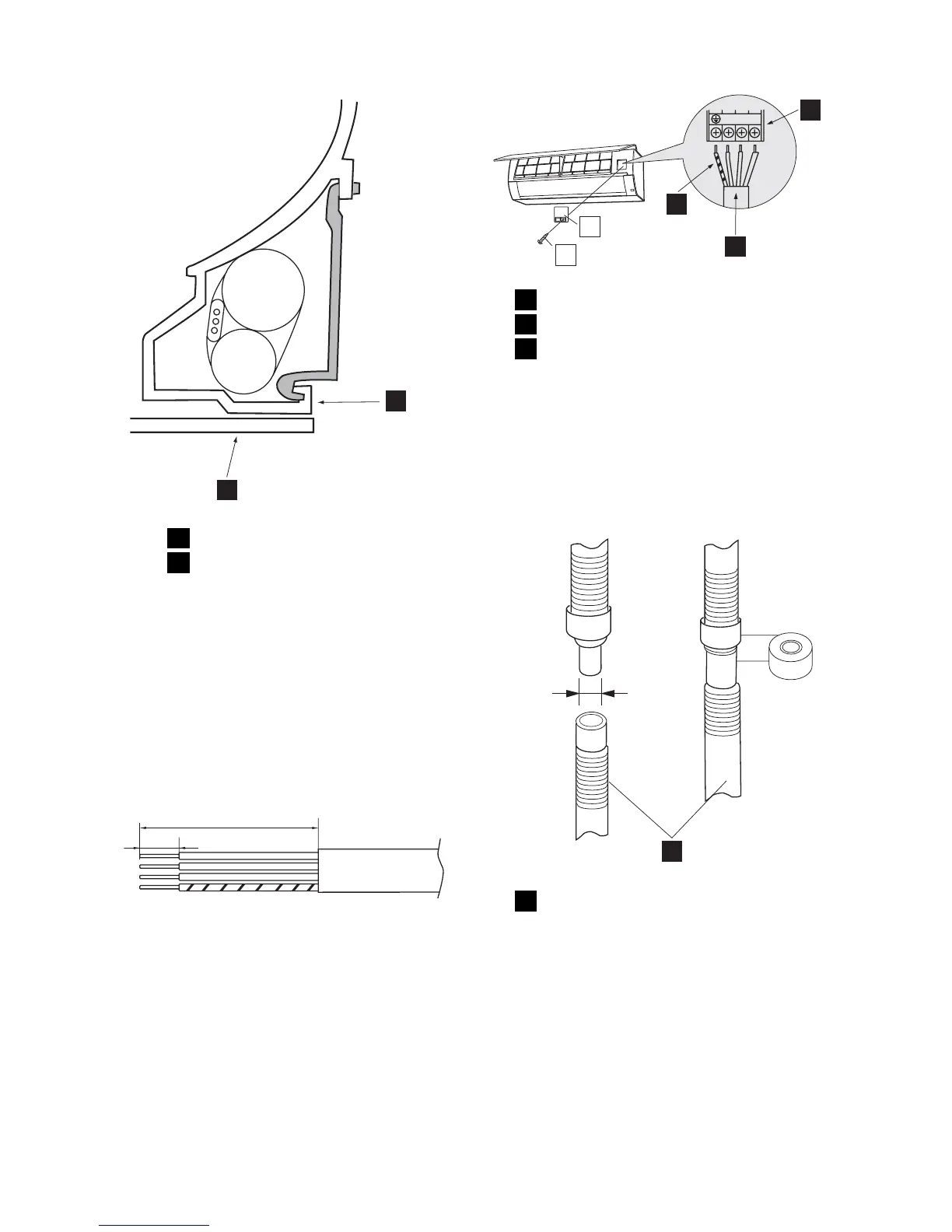

1 Enhed
2 Krog
4. Vikl tape rundt om afløbsslange plus rør
og elkabel.
5. Hægt enheden på monteringspladen.
Tilslutning af elkabel til indeenhed
1. Klargør enden af indeenhedens elkabel.
– Brug kobberkabel. (Tværsnit 2 mm² el-
ler derover)
– Brug et kabel, der ikke er lettere end
ledning med polykloroprenkappe (iht.
245 IEC 57).
8mm
40mm
2. Åbn adgangspanelet ca. 70°.
3. Tilslut elkablet.
– Pas på ikke at bytte rundt på termina-
lerne. Forkert tilslutning kan beskadige
den interne styrekreds.
– Markeringerne på klemrækkerne i in-
de- og udeenheden skal svare til hi-
nanden.
1N2
7
8
1
2
3
1 Jordleder
2 Elkabel
3 Klemrække
4. Fastgør kablet med den medfølgende ka-
belklemme og den korte skrue.
5. Luk adgangspanelet.
Tilslutning af afløbsslange
Indeenhed
1. Tilslut en afløbsslange.
2. Vikl tape om samlingen.
1
ø 18mm
1 Afløbsslange
electrolux 21
