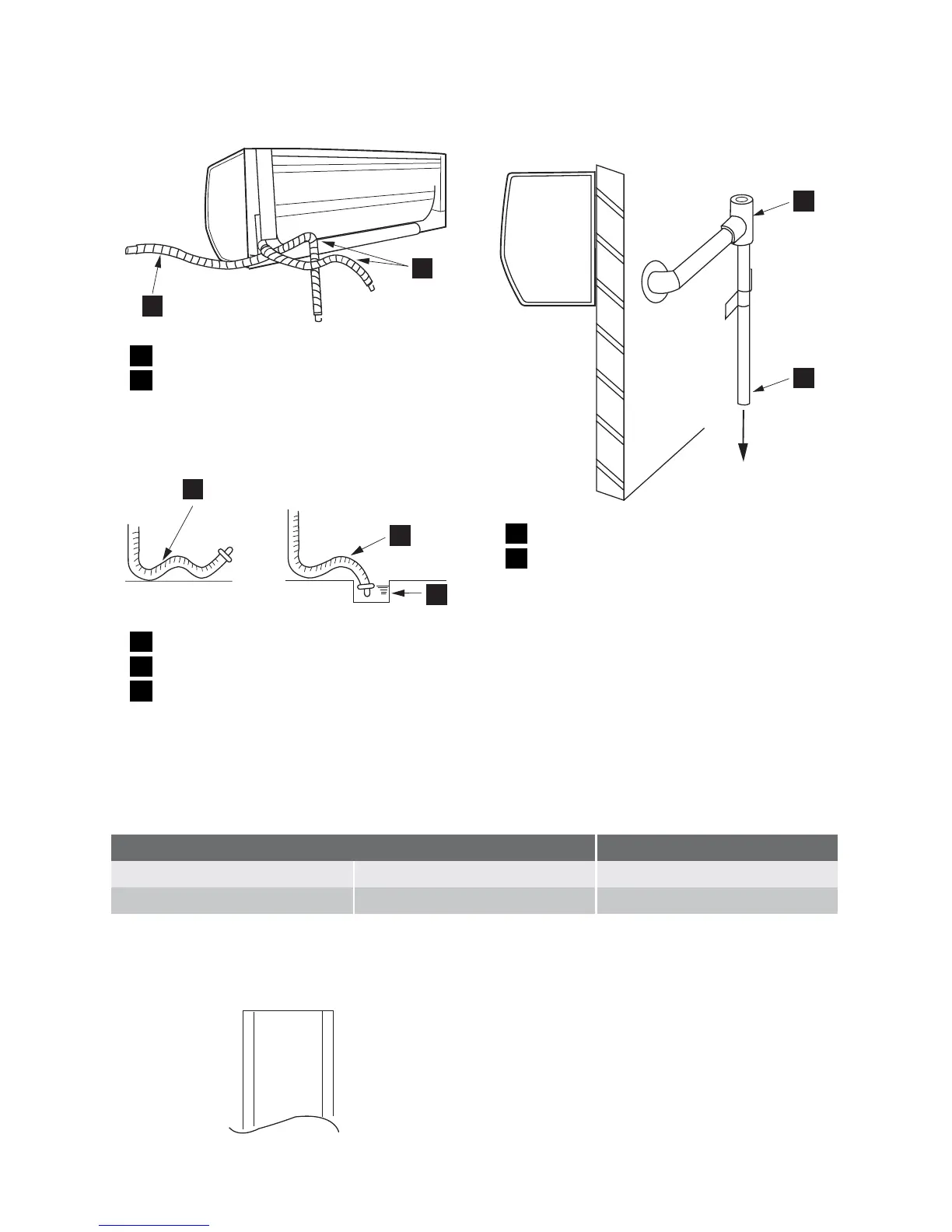

• Sørg for, at afløbsslangen har fald, så
vandet afledes effektivt.
1
2
1 Ingen luftlommer
2 Ingen stigning
• Sørg for, at afløbsslangen ikke stiger eller
danner luftlommer, eller at enden ligger i
vand, som vist på tegningen.
1
2
3
1 Må ikke bølge
2 Ingen luftlommer
3 Intet stående vand
• Vikl varmeisolering rundt om forlænger til
afløbsslange, hvis den er ført indendørs.
• Det anbefales at montere en "mellemven-
til", hvis afløbsslangen er udlagt vandret,
eller en "envejs-luftventil", hvis slangen ud-
sættes for kraftig blæst, f.eks. på et høj-
hus. Til formålet sættes et "T-stykke" (af
PVC, fås i handelen) halvvejs ind i slangen.
2
1
1 Til bundkar
2 Udluftning (T-stykke)
Tilslutning af kølerør
• Brug rør med en tykkelse på 0,8 mm.
• Tilslut først rørene til indeenheden, og de-
refter til udeenheden.
• Bøj rørene forsigtigt, så de ikke tager ska-
de.
• Overspænd ikke rørene. De kan blive mis-
dannet eller beskadiget.
Brug så vidt muligt momentnøgle. Til-
spændingsmoment for brystmøtrikken er
vist i tabellen nedenfor.
Tilspændingsmoment for brystmøtrik
Rørdiameter Tilspændingsmoment
Væskesiden 1/4" 16±2 Nm (1,6±0,2 kpm)
Gasside 3/8" 38±4 Nm (3,8±0,4 kpm)
Opkravning af rørenden
1. Rørafskæring, med rørskærer
Skær i en ret vinkel.
2. Afgratning
Hold røret, så der ikke kommer spåner i
det.
3. Påsætning af brystmøtrik
4. Opkravning
Opkravningens mål (A) afhænger af op-
kravningsværktøjet.
