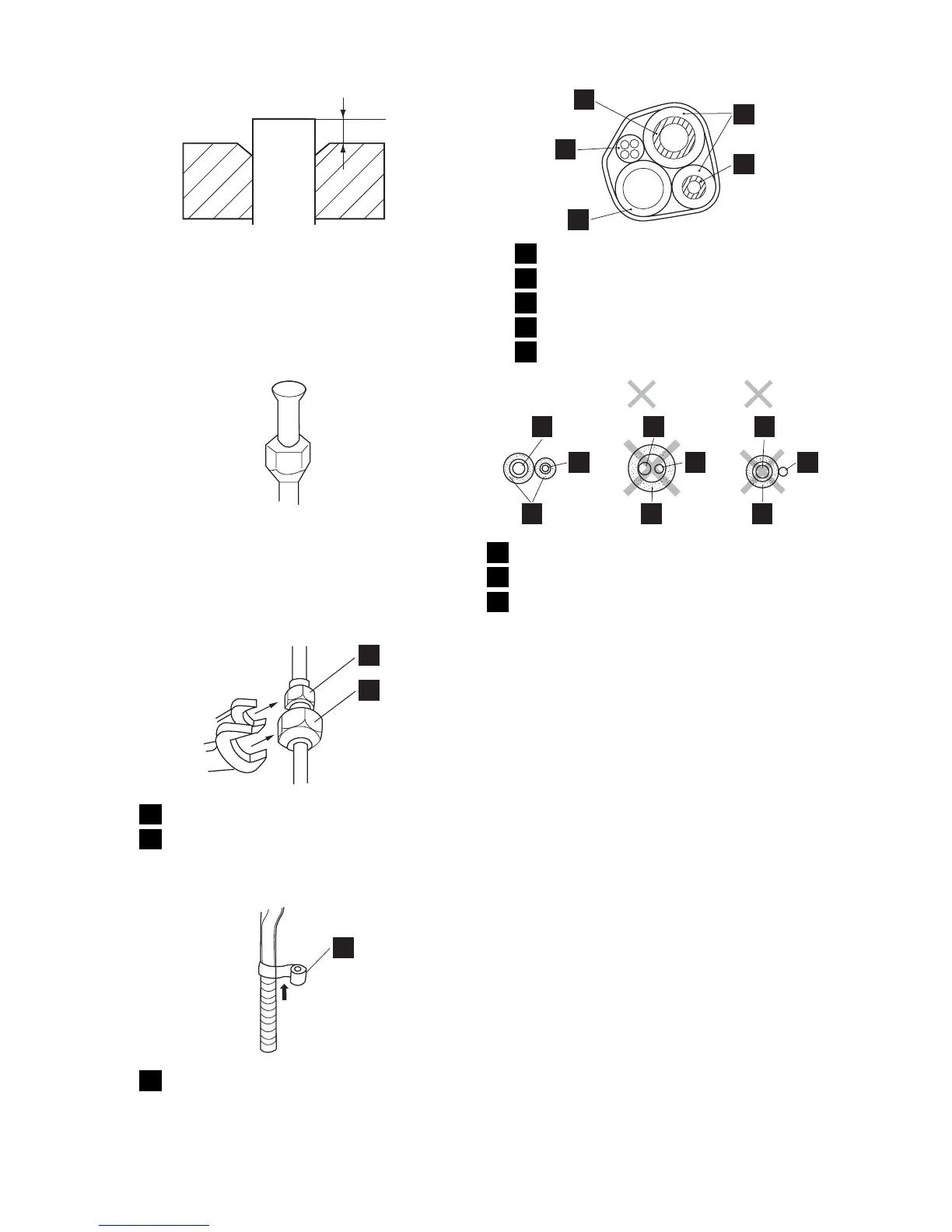

A
R410A-værktøj: 0-0,5 mm
Traditionelt værktøj: 1,0-1,5 mm
5. Kontrol
Udvidelsen skal være helt cirkelrund.
Brystmøtrikken må ikke mangle.
Tilslutning af rør
1. Spænd brystmøtrikkerne med hånden de
første 3-4 omgange.
2. Tilspænd rørforskruningen med to nøg-
ler.
1
2
1 Opkravet rør
2 Brystmøtrik
3. Vikl rørtape rundt om kølerør plus afløbs-
slange og elkabel.
1
1 Rørtape
– Læg afløbsslangen under rørene.
– Varmeisoleringen skal både dække
GAS- og VÆSKE-rør, som vist på teg-
ningen. Til isolering bruges PE-skum, 6
mm eller tykkere.
2
1
3
4
5
1 Gas
2 Isolering
3 Væske
4 Afløbsslange
5 Elkabel
1
1 1
2 2 2
3
3 3
OK OK OK
1 Gas
2 Væske
3 Isolering
Udluftning
Brug en adapter for at hindre tilbageløb af olie
fra vakuumpumpen til slangen på manome-
ter-fordelerrøret.
Vakuumpumpen skal tændes og slukkes
med adapterens afbryder.
1. Fjern ventilhætter på 2- og 3-vejsventi-
lernes spindler.
2. Fjern hætten på 3-vejsventilens driftsind-
gang.
3. Forbind slangen fra manometer-forde-
lerrøret til driftsindgangen og vakuum-
pumpen.
Sørg for, at den slangeende, der skal til-
sluttes driftsindgangen, har ventilkegle
med trykstang.
4. Åbn ventilen til manometer-fordelerrøret,
og lad vakuumpumpen køre i 10-15 mi-
nutter.
Sørg for, at manometret viser -76 cmHg.
5. Luk ventilen på manometer-fordelerrø-
ret.
6. Sluk for vakuumpumpen.
7. Luk helt op for 2-vejsventilen med un-
brakonøglen. (4 mm diam.)
Luk helt op til stoppet.
electrolux 23
