8. Luk helt op for 3-vejsventilen med un-
brakonøglen. Luk helt op til stoppet.
9. Kobl måler-fordelerrøret fra driftsindgan-
gen.
10. Skru hætten på driftsindgangen, og
stram begge ventilhætter helt til.
• Brug et specielt manometer-fordelerrør og
slanger til R410A.
• Efter udluftning kontrolleres rørforbindelser
for udsivende gas med en detektor eller
sæbevand. Hvis der bruges detektor: Brug
en højfølsom type specielt konstrueret til
R410A.

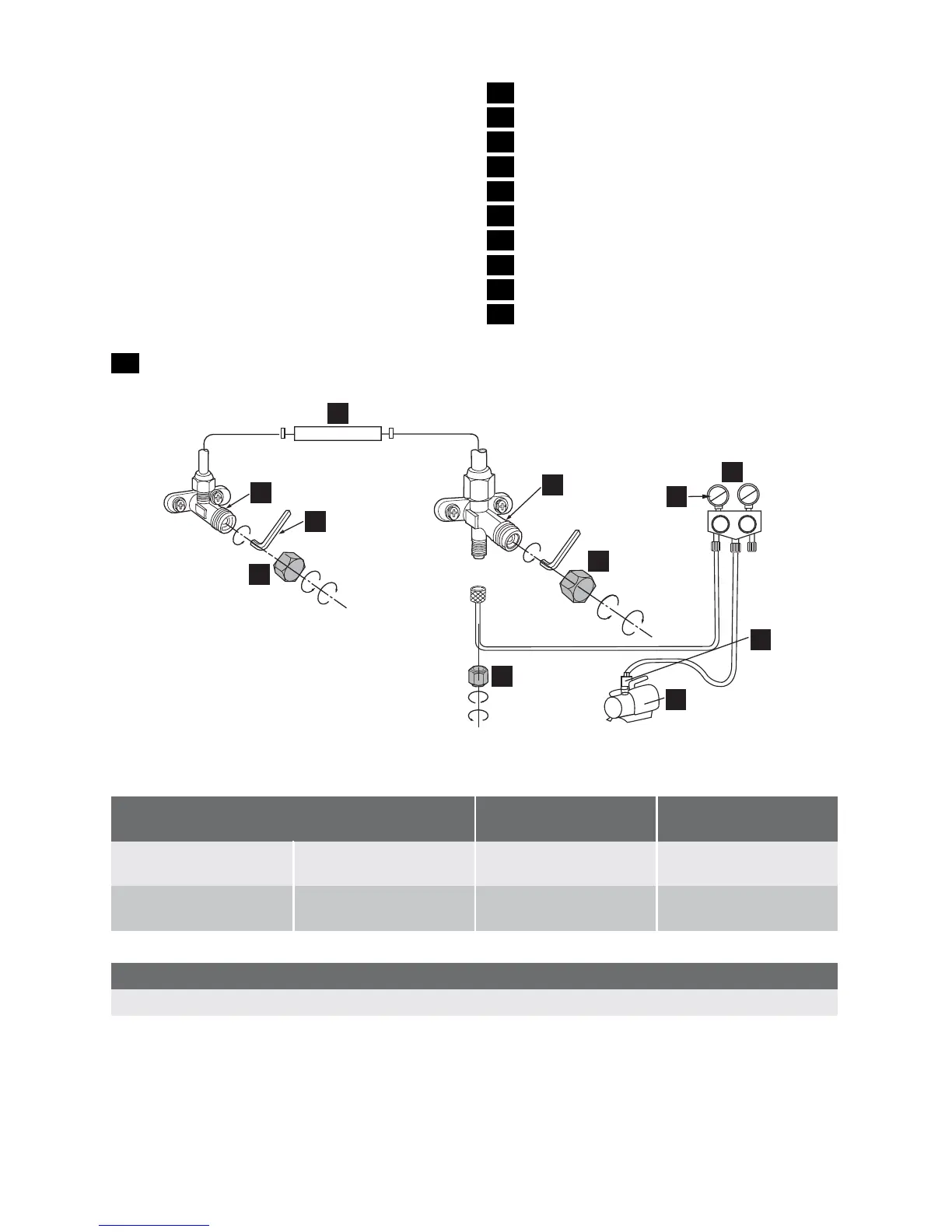

1 Hætte t. ventilspindel
2 Unbrakonøgle
3 2-vejsventil
4 Hætte, driftsindgang
5 Vakuumpumpe
6 Adapter t. vakuumpumpe
7 Manometer-fordelerrør
8 Manometer
9 Hætte t. ventilspindel
10 3-vejsventil
11 Indeenhed
Lo
Hi
1
2
3
4
5
6
7
9
10
11
8
7
3
9
2
10
4
6
4
5
1
10
1
8
10
Tilspændingsmoment for hætte på ventilspindel
Rørtykkelse Bredde Tilspændingsmo-
ment
Væskeside 1/4" 22 mm 24±3 Nm (2,4±0,3
kpm)
Gasside 3/8" 22 mm 24±3 Nm (2,4±0,3
kpm)
Tilspændingsmoment, hætte på driftsindgang
Tilspændingsmoment
11±1 Nm (1,1±0,1 kpm)
Nedlukning
(Nedlukning udføres, før enheden ned-
tages for ominstallering, reparation,
skrotning osv.)
Ved nedlukning anlæg samles kølemidlet i
udeenheden, styret af 2- og 3-vejsventilen og
kompressoren.
1. Stands varmepumpen.
2. Fjern ventilhætter på 2- og 3-vejsventiler-
nes spindler.
3. Kør varmepumpen med funktionen 'kø-
letest' (se under PRØVEKØRSEL). Hvis
udpumpning udføres ved normal køle-
drift, kan beskyttelsessystemet blive ud-
løst, så driften standses.
24 electrolux
