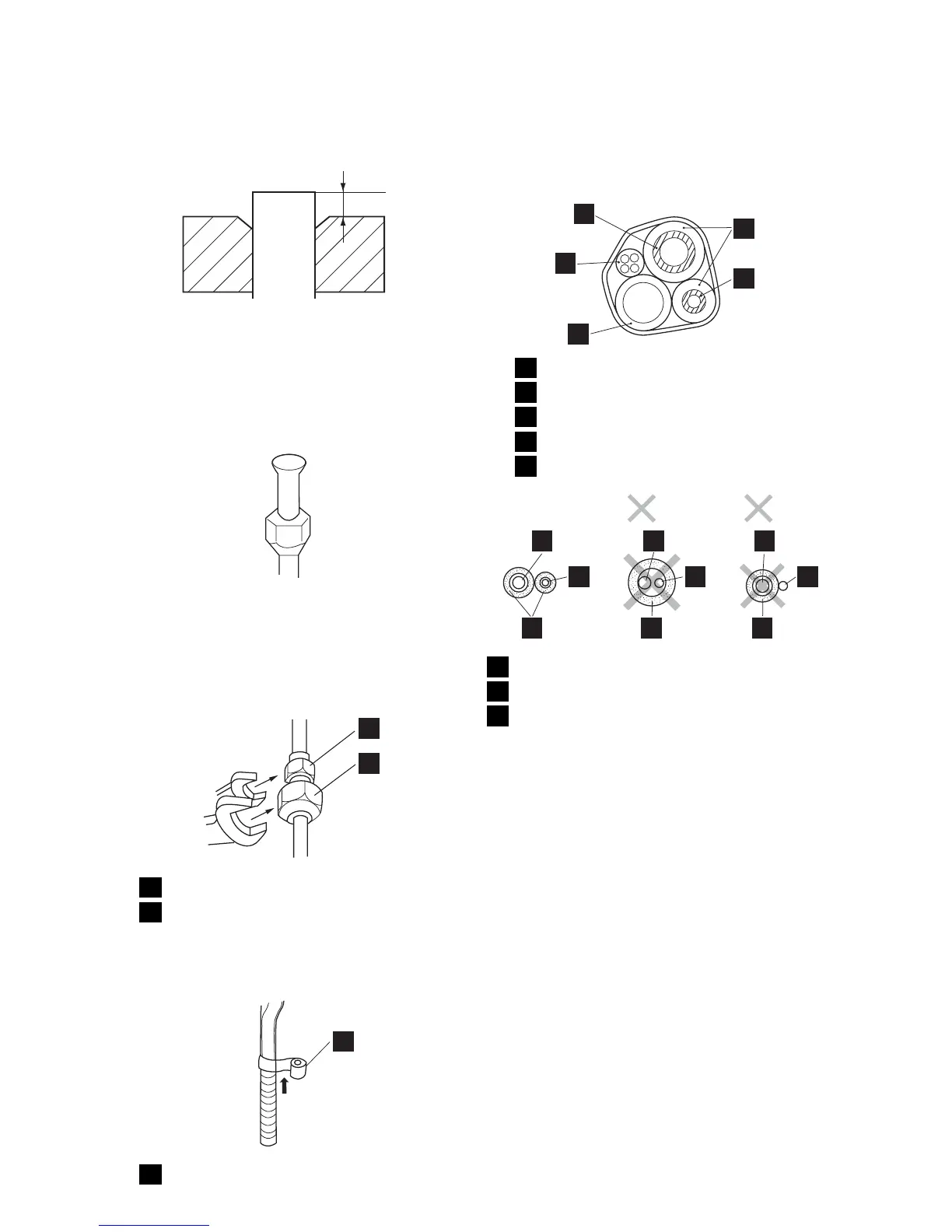

4. Putken pään laajentaminen
Laajennusmitat (A) vaihtelevat laajennus-
työkalun mukaan.
A
R410A-työkalu: 0-0,5 mm
Perinteinen työkalu: 1,0-1,5 mm
5. Tarkastus
Laajennettava täysin pyöreästi.
Liitosmutteri ei puutu.
Putkien liittäminen
1. Kiristä liitosmuttereita käsin ensimmäiset
3-4 kierrosta.
2. Käytä kahta jakoavainta putkien kiristä-
miseen.
1
2
1 Laajennettu runko
2 Liitosmutteri
3. Kierrä suojateippiä kylmäaineputkien ja
vedenpoistoletkun sekä yleensä sähkö-
johdon ympärille.
1
1 Suojateippi
– Aseta vedenpoistoletku putkien alle.
– Lämpöeristyksen tulisi peittää sekä
KAASU- että NESTEputket alla osoit-
etulla tavalla. Käytä eristeenä vähintään
6 mm paksua polyetyleenivaahtoa.
2
1
3
4
5
1 Kaasu
2 Eristys
3 Neste
4 Vedenpoistoletku
5 Sähköjohto
1
1 1
2 2 2
3
3 3
OK OK OK
1 Kaasu
2 Neste
3 Eristys
Ilmapoisto
Käytä adapteria estääksesi tyhjiöpumpun öl-
jyä virtaamasta takaisin mittarin putkijohdon
letkuun.
Tyhjiöpumpun PÄÄLLÄ/POIS-toiminto tulisi
suorittaa adapterikytkimellä.
1. Poista 2- ja 3-tieventtiilien molemmat
venttiilivarren suojukset.
2. Poista 3-tieventtiilin huoltoportin suojus.
3. Liitä mittariputkiston letku huoltoporttiin
ja tyhjiöpumppuun.
Varmista, että huoltoporttiin liitettävässä
letkunpäässä on venttiiliytimen työnnin.
4. Avaa mittariputkiston venttiili ja käytä
tyhjiöpumppua 10-15 minuuttia.
Varmista, että manovakumetrin lukema
on -76cmHg.
5. Sulje mittariputkiston venttiili.
6. Sammuta tyhjiöpumppu.
7. Avaa 2-tieventtiili kokonaan kuusioko-
loavaimella. (läpimitta 4 mm)
Kierrä kokonaan pohjaan saakka.
36 electrolux
