8. Avaa 3-tieventtiili kokonaan kuusioko-
loavaimella. Kierrä kokonaan pohjaan
saakka.
9. Irrota mittariputkiston letku huoltoportis-
ta.
10. Aseta huoltoportin suojus ja molemmat
venttiilivarren suojukset tiukasti paikoil-
leen.
• Käytä ainoastaan R410A:lle tarkoitettua
mittariputkistoa ja letkuja.
• Kun ilma on poistettu, tarkasta letkuliitok-
set kaasuvuotojen varalta käyttämällä vuo-
tomittaria tai saippuavettä. Käytä
R410A:lle tarkoitettua erikoisherkkää vuo-
tomittaria.

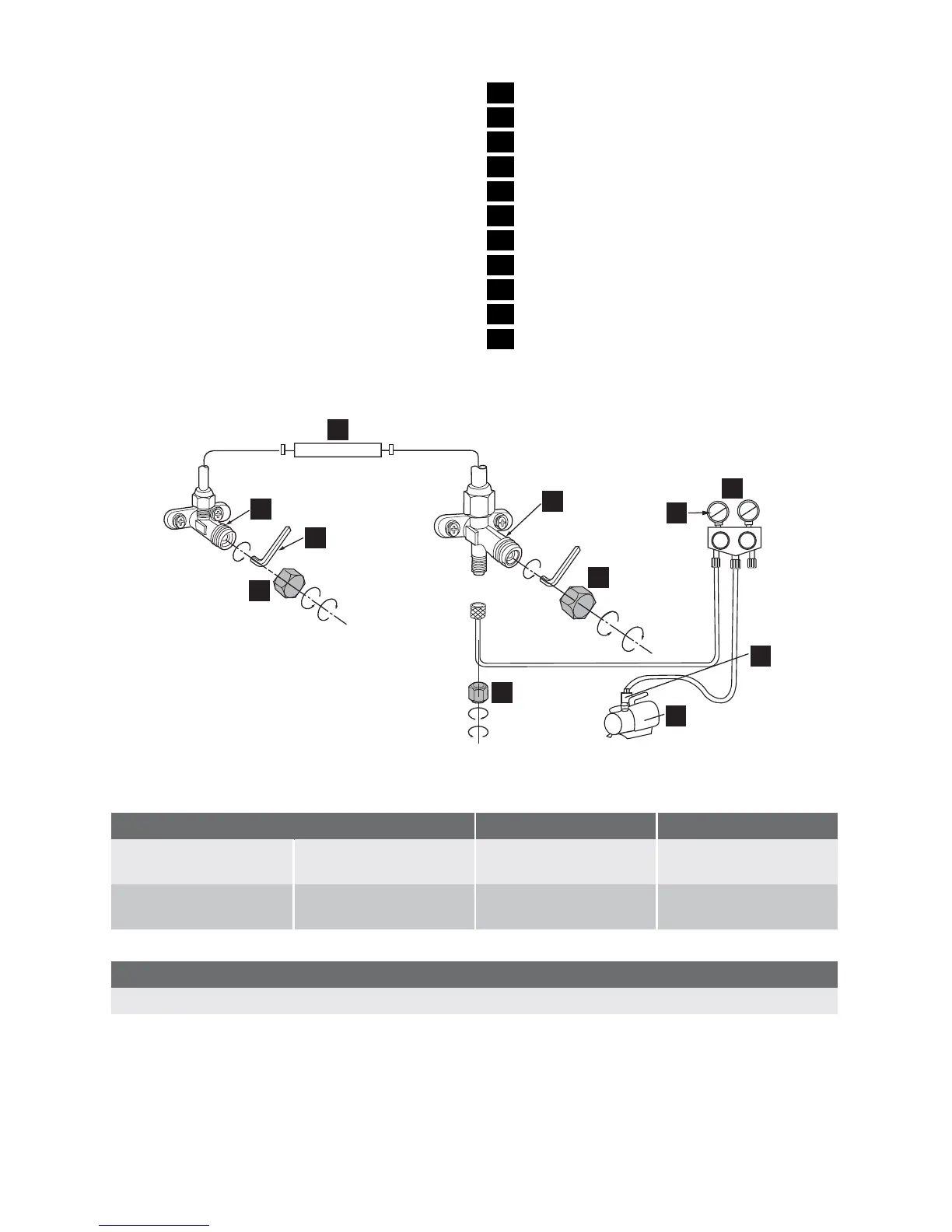

1 Venttiilivarren suojus
2 Kuusiokoloavain
3 2-tieventtiili
4 Huoltoportin suojus
5 Tyhjiöpumppu
6 Tyhjiöpumpun adapteri
7 Mittariputkisto
8 Manovakumetri
9 Venttiilivarren suojus
10 3-tieventtiili
11 Sisäyksikkö
Lo
Hi
1
2
3
4
5
6
7
9
10
11
8
7
3
9
2
10
4
6
4
5
1
10
1
8
10
Venttiilivarren suojuksen kiristysmomentti
Putken koko Leveys Kiristysmomentti
Nestepuoli 1/4" 22 mm 24±3N·m
(2.4±0.3kgf·m)
Kaasupuoli 3/8" 22 mm 24±3N·m
(2.4±0.3kgf·m)
Huoltoportin suojuksen kiristysmomentti
Kiristysmomentti
11±1N·m (1.1±0.1kgf·m)
Alaspumppaus
(Alaspumppausta käytetään, jos yksikkö
irrotetaan uutta asennusta, hävittämis-
tä, korjausta tmv. varten)
Alaspumppaus kerää kylmäaineen ulkoyk-
sikköön ohjaamalla 2- ja 3-tieventtiilejä ja
kompressoria.
1. Lopeta ilmalämpöpumpun käyttö.
2. Irrota molemmat 2- ja 3-tieventtiilien vent-
tiilivarren suojukset.
3. Käytä ilmalämpöpumppua jäähdytyksen
testausajotilassa (katso kohta TESTAU-
SAJO). Jos alaspumppaus suoritetaan
tavallisessa jäähdytystoiminnossa, suoja-
järjestelmä saattaa laueta ja pysäyttää
toiminnon.
