4. Sulje 2-tieventtiili kokonaan 5-10 minuu-
tin kuluttua kiertämällä kuusiokoloavainta
myötäpäivään.
5. Sulje 3-tieventtiili välittömästi kokonaan
2-3 minuutin kuluttua.
6. Lopeta testausajokäyttö.
7. Aseta molemmat venttiilivarsien suojuk-
set tiiviisti paikoilleen.
8. Irrota molemmat kylmäaineputket.
• Älä suorita alaspumppausta lämmitystilas-
sa. Kylmäainetta ei tällöin kerätä.

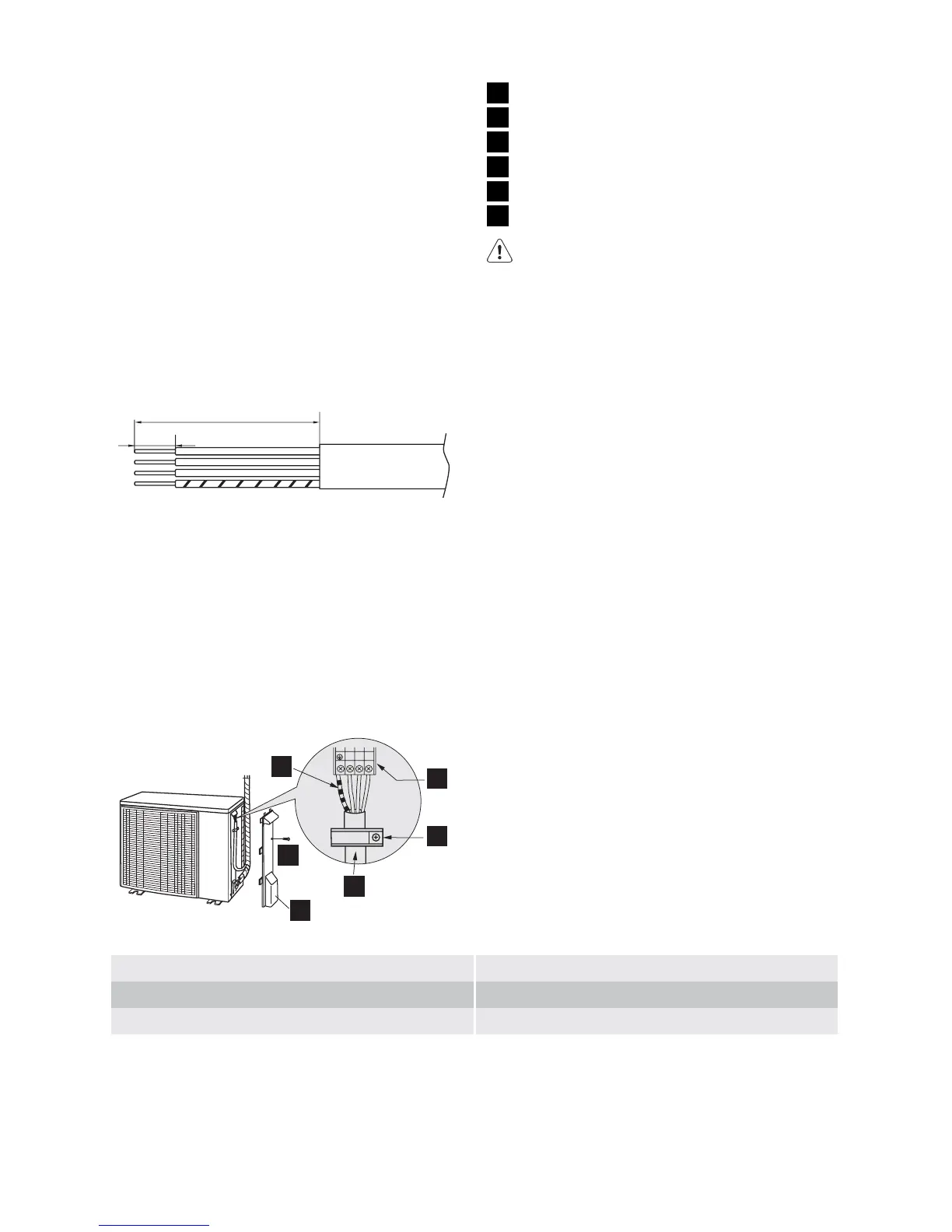

Sähköjohdon liittäminen ulkoyksikköön
1. Valmistele sähköjohdon pää ulkoyksik-
köä varten.
8mm
40mm
2. Poista ohjauslaatikon kansi.
3. Poista johtopidike ja liitä johto.
Varmista, että pinneliitännät on suoritettu
erittelyn mukaisesti.
4. Kiinnitä sähköjohtovaippa johtopidikkeel-
lä ja ruuvilla.
5. Tarkasta vielä kerran, että johto on tiiviisti
paikoillaan.
6. Aseta ohjauslaatikon kansi takaisin päin-
vastaisessa järjestyksessä.
1
2
3
4
5
6
1 Maadoitusjohto
2 Kytkentälevy
3 Johtopidike
4 Sähköjohto
5 Ohjauslaatikon kansi
6 Ruuvi
Huomio
• Käytä suositusten mukaista sähköjoh-
toa. Varmista, että johto on kiinnitetty
paikoilleen ja että pinteisiin ei kohdistu
johdon aiheuttamaa liiallista rasitusta.
Muutoin saattaa esiintyä ylikuumene-
mista tai aiheutua tulipalo.
• Päällystä johto niin, etteivät ohjauslaa-
tikon kansi, liitäntäjohdon pidike ja
johtopidike ole irti. Tarkasta vielä ker-
ran, että suojus on tiiviisti paikoillaan.
Muutoin tuloksena saattaa olla ylikuu-
meneminen, tulipalo tai sähköisku.
• Varmista, että johtimet sijaitsevat sy-
vällä kytkentälevyssä ja kiristä ruuvit.
Heikko kontakti saattaa aiheuttaa yli-
kuumenemista, tulipalon tai toiminta-
häiriön.
Virtajohdotus
Valmistele erillinen virransyöttövirtapiiri. Kat-
so liitännät alta.
Lähdevirta 220-240V, yksivaiheinen
Virtakytkin 10A (EXH09HX)
15A (EXH12HX)
