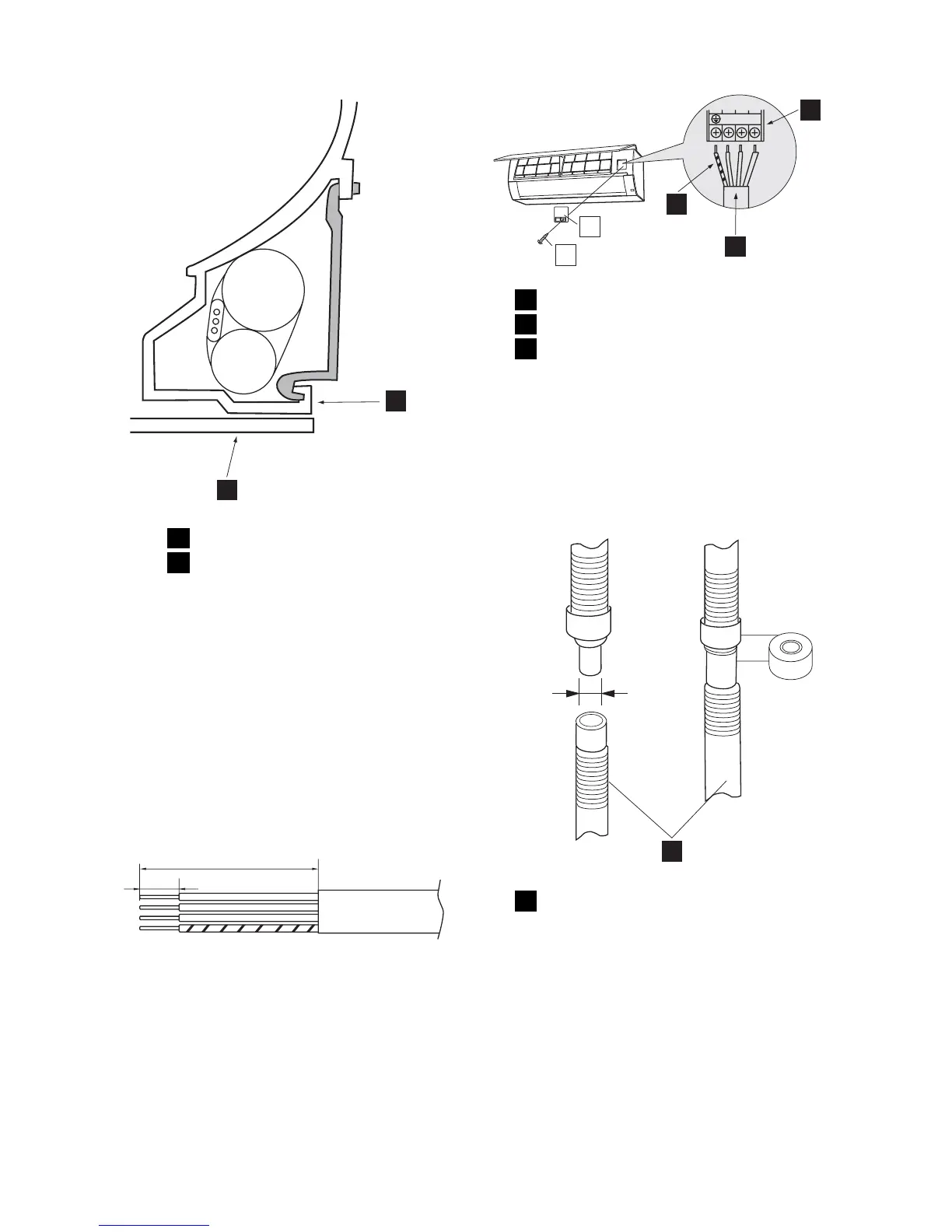

1 Apparat
2 Krok
4. Surr tape rundt dreneringsslangen sam-
men med rørene og den elektriske kabe-
len.
5. Hekt apparatet på monteringsplaten.
Koble den elektriske kabelen til
innedelen
1. Klargjør enden av kabelen for innsiden.
– Bruk en kobberkabel. (Den må ha et
tverrsnittareal på minst 2 mm².)
– Bruk en kabel som ikke er lettere enn
fleksibel ledning med polykloroprens-
trømpe (design 245 IEC 57).
8mm
40mm
2. Åpne panelet til omtrent 70°.
3. Koble til den elektriske kabelen.
– Vær svært nøye med å koble til riktige
kontaktpunkter. Feil kabling kan skade
den interne kontrollkretsen.
– Merkene på innedelens kontaktkort må
samsvare med merkene på utedelen.
1N2
7
8
1
2
3
1 Jordingsledning
2 Elektrisk kabel
3 Kontaktkort
4. Fest kabelen med den medfølgende ka-
belholderen og den korte skruen.
5. Lukk panelet.
Koble til dreneringsslangen
Innedel
1. Koble til en dreneringsslange.
2. Tape over tilkoblingspunktet.
1
ø 18mm
1 Dreneringsslange
electrolux 47
