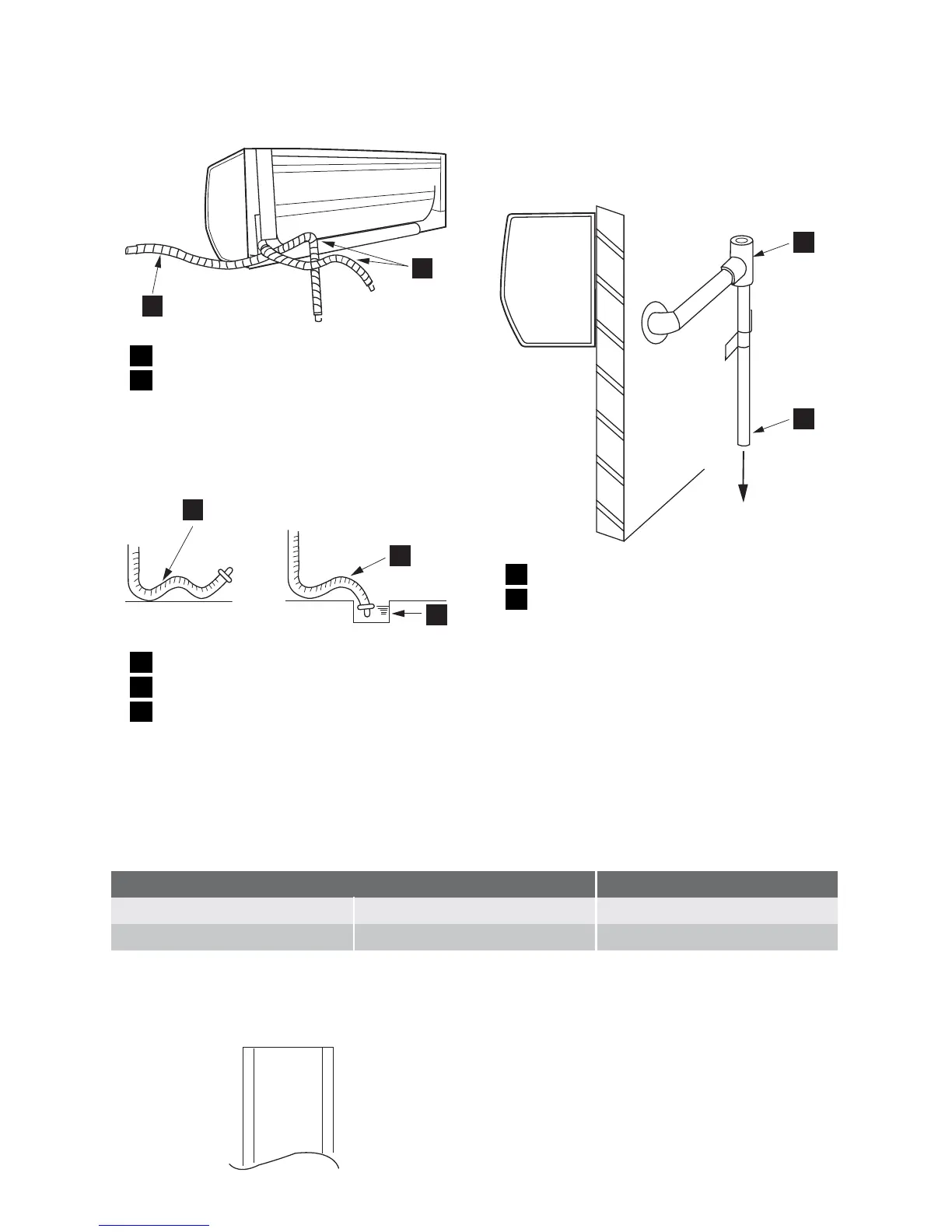

• Pass på at dreneringsslangen heller ned-
over for effektiv drenering.
1
2
1 Må ikke danne vannlås
2 Må ikke ligge i stigning
• Pass på at dreneringsslangen ikke ligger i
stigning, danner en vannlås/blokkering el-
ler ligger med enden i vann, som vist ne-
denfor.
1
2
3
1 Må ikke ligge i siksak
2 Må ikke danne vannlås
3 Må ikke ligge i vann
• Kveil isoleringsmateriale rundt eventuell
del av dreneringsslangen som ligger in-
nendørs.
• Vi anbefaler bruk av en lufteventil hvis dre-
neringsslangen ligger tilnærmet vannrett et
stykke, og tilbakeslagsventil hvis slangen
er utsatt for sterk vind, for eksempel i en
høy bygning. Hvis det er behov for dette,
setter du på en T-kobling (av PVC, kan
kjøpes hos rørlegger/VVS-forhandler) om-
trent midt på slangen.
2
1
1 Til dreneringsutløp
2 Lufteventil (T-kobling)
Koble til kjølemiddelrørene
• Bruk rør med 0,8 mm tykkelse.
• Koble først til rørene for innedelen, og der-
etter for utedelen.
• Bøy rørene varsomt slik at de ikke skades.
• Ikke skru slangene for hardt til. Da kan de
ble deformert eller skadet.
Bruk helst en momentnøkkel. Se tabellen
under for kragemutterens tiltrekkingsmo-
ment.
Tiltrekkingsmoment for kragemutter
Rørstørrelse Moment
Væskeside 1/4" 16 ± 2 Nm (1,6 ± 0,2 kgf·m)
Gasside 3/8" 38 ± 4 Nm (3,8 ± 0,4 kgf·m)
Utkraging av rørenden
1. Kutte med rørkutter
Kutt i en rett vinkel.
2. Avskjegging
Pass på at ikke noe skjærespon havner i
røret.
3. Sette inn kragemutteren
4. Utkraging
Utkragingsmål (A) varierer avhenger av
typen utkragingsverktøy som brukes.
48 electrolux
