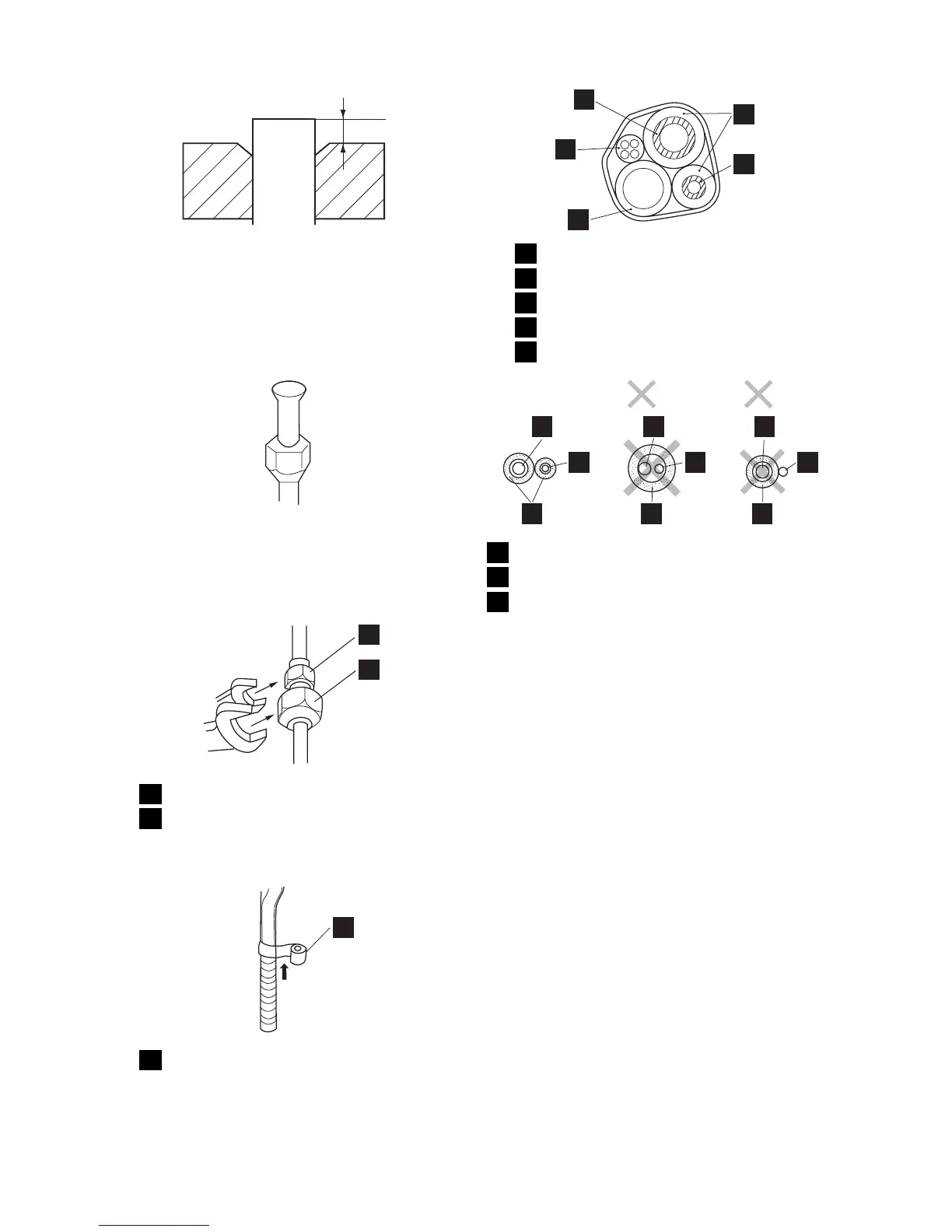

A
R410A-verktøy: 0 - 0,5 mm
Konvensjonelt verktøy: 1,0 - 1,5 mm
5. Kontrollere
Utkragingen må være helt sirkelformet.
Kragemutteren må ikke mangle.
Koble til rørene
1. Skru til kragemutrene for hånd de første
3-4 omdreiningene.
2. Bruk to skrunøkler for å skru til rørene.
1
2
1 Kragemutterfeste
2 Kragemutter
3. Surr beskyttelsestape rundt kjølemiddel-
rør, dreneringsslange og elektrisk kabel.
1
1 Beskyttelsestape
– Legg dreneringsslangen under rørene.
– Varmeisolasjonen skal dekke både
gass- og væskerørene, som vist ne-
denfor. Bruk 6 mm polyetylenskum el-
ler mer som isolasjon.
2
1
3
4
5
1 Gass
2 Isolasjon
3 Væske
4 Dreneringsslange
5 Elektrisk kabel
1
1 1
2 2 2
3
3 3
OK OK OK
1 Gass
2 Væske
3 Isolasjon
Fjerne luft
Bruk en adapter for å hindre at olje fra va-
kuumpumpen renner tilbake til slangekoblin-
gen for måleren (manifolden).
Vakuumpumpen skal kunne slås av og på
ved hjelp av adapterbryteren.
1. Ta av begge ventilskaftlokkene på to- og
treveisventilene.
2. Ta av lokket fra utløpsporten på trevei-
sventilen.
3. Koble målerens slange til utløpsporten
og vakuumpumpen.
Sørg for at slangeenden som skal kobles
til utløpsporten har en ventilkjerne-støt-
stang.
4. Åpne målerens manifoldventil og la va-
kuumpumpen gå i 10-15 minutter.
Kontroller at kompoundmåleren viser
-76 cmHg.
5. Lukk målerens manifoldventil.
6. Slå av vakuumpumpen.
7. Åpne toveisventilen helt opp med um-
brakonøkkelen. (4 mm diagonalt)
Skru den helt opp til du oppnår kontakt.
8. Åpne treveisventilen helt opp med um-
brakonøkkelen. Skru den helt opp til du
oppnår kontakt.
