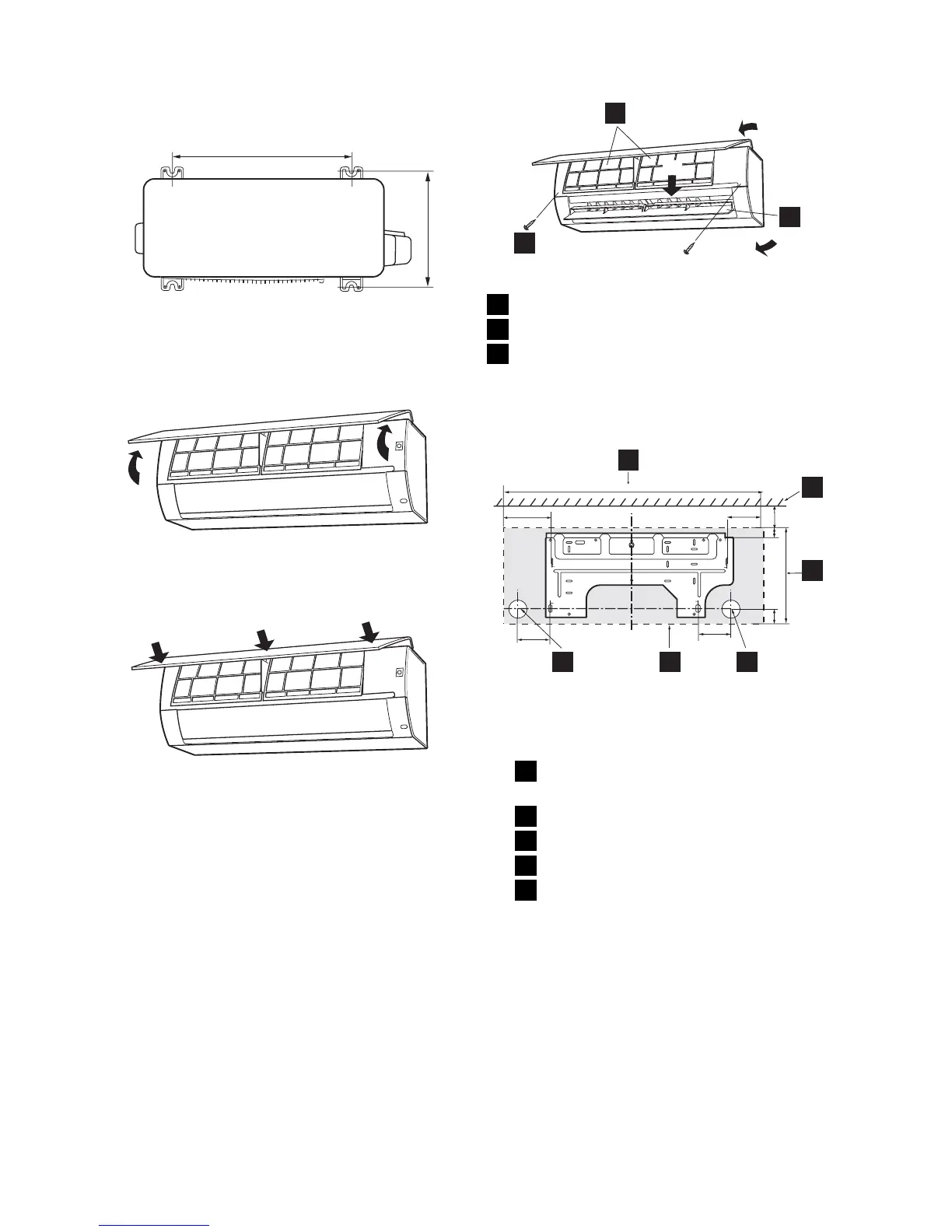

Öppna / stänga den öppna panelen
För att öppna panelen, ta tag i panelens ned-
re vänstra och högra hörn och lyft uppåt.
För att stänga panelen, tryck på punkterna
som är markerade med pilar.
Demontera frontpanelen
För exempelvis service, demontera frontpa-
nelen på följande sätt. Var noga med att lossa
nätkabeln från elutaget eller slå ifrån huvud-
strömbrytaren.
1. Avlägsna luftfiltret.
2. Lossa de 2 skruvarna på frontpanelen.
3. Öppna det vertikala justeringsgallret för
hand.
4. Avlägsna frontpanelen.
– Öppna den nedre delen av frontpane-
len något och frigör de 5 hakarna längs
den övre kanten för att ta loss panelen.
5. För att sätta tillbaka panelen på plats,
tryck först fast underdelen i läge och där-
efter överdelen.
1
2
3
1
2
3
4
1 Skruv
2 Galler för vertikal justering
3 Luftfilter
Placera väggfäste och skapa rörhål
Viktigt Montera väggfästet horisontellt.
872
108
A
131
J
181
115
I
F
E
D
J
E
A
F
I
D
292
45
30
1 2 3
4
5
5
1. Markera hålen för väggpluggarna och rör-
hålet med hjälp av ovanstånde figur.
Måtten är i mm.
1 Centrum i vägghål: rörledning åt väns-
ter.
2 Inomhusenhetens kontur
3 Centrum i vägghål: rörledning bakåt
4 Tak
5 Enhetens bredd
2. Borra hål med 6,5 mm diameter och 32
mm djup och sätt i väggpluggarna.
