32 mm
6,5 mm
2

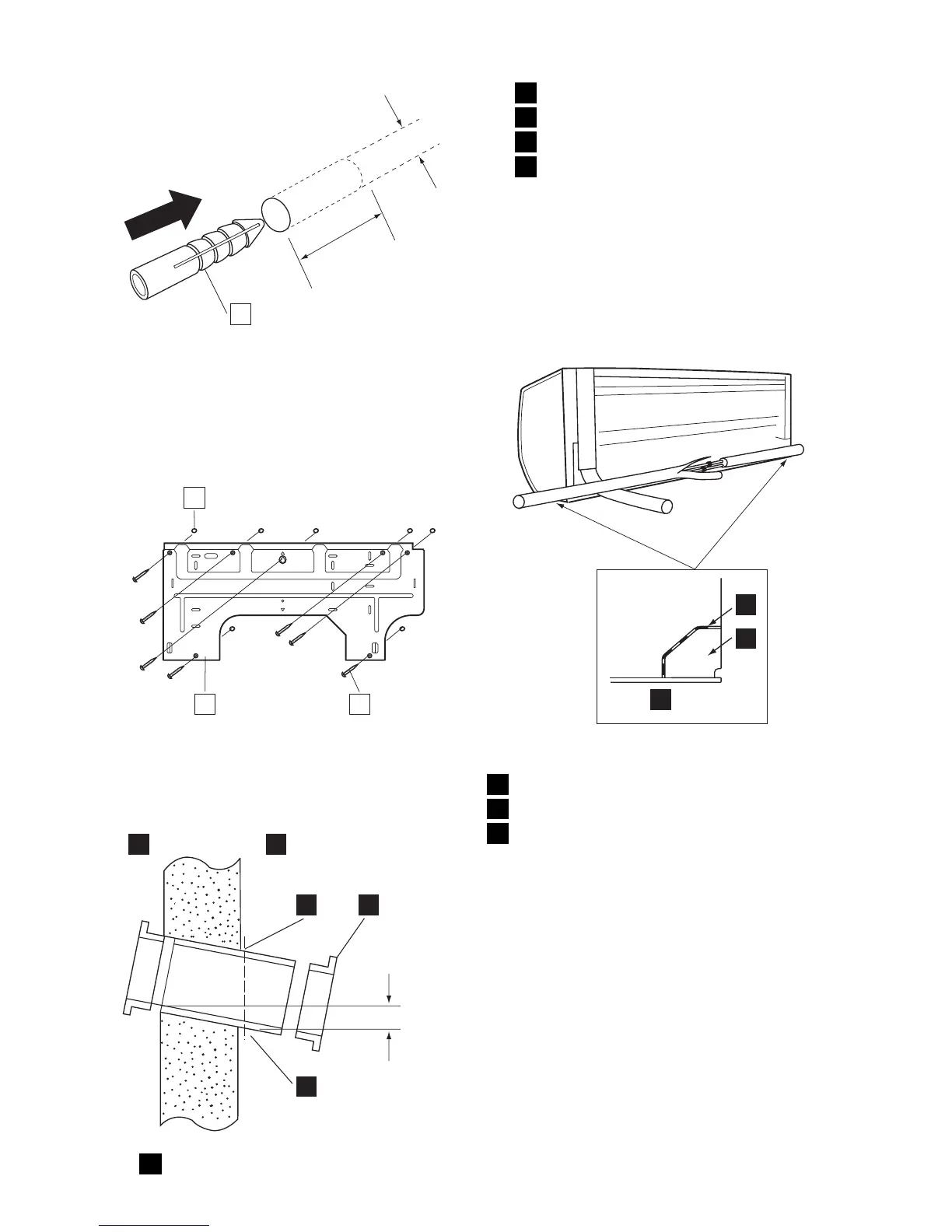

3. Montera fast väggfästet och kontrollera
dess stabilitet. Se följande figur för pla-
ceringen av monteringshålen på väggfäs-
tet. Montera väggfästet på väggen på 7
ställen. Rekommenderade monteringshål
är markerade med en cirkel runt hålen.
2
13
4. Borra ett rörhål med ett betongborr med
70 mm diameter, eller använd ett annat
lämpligt håltagningsverktyg, med 5 mm
lutning nedåt mot utsidan.
5 mm
1 2
3
5
4
1 Inomhus
2 Utomhus
3 Kapa med såg
4 Plugg (nedåt mot utsida)
5 Muff
5. Sätt fast muffen och pluggen.
Installation av inomhusenheten
Dragning av rörledning
För riktning 1 och 3, såga ut det angivna om-
rådet utan att lämna några vassa kanter.
(Spara den utsågade plattan för eventuellt
framtida bruk.)
1
2
3
1
3
2
1 Såga ut plattan längs skåran
2 Urtag
3 Skåra
Montera inomhusenheten
Anslut först rörledningarna om väggen är 250
mm tjock eller tjockare.
1. För en bakre utgående rörledning, dra
rörledningen och tömningsslangen ge-
nom rörhålet och haka fast enheten på
väggfästet.
2. Lyft upp enheten och haka fast den i stö-
den på väggfästet. (Utför detta steg när
kabeldragningen är klar mellan inomhus-
och utomhusenheten.)
3. Dra i enhetens undersida för att kontrol-
lera att enheten sitter ordentligt på plats.
58 electrolux
