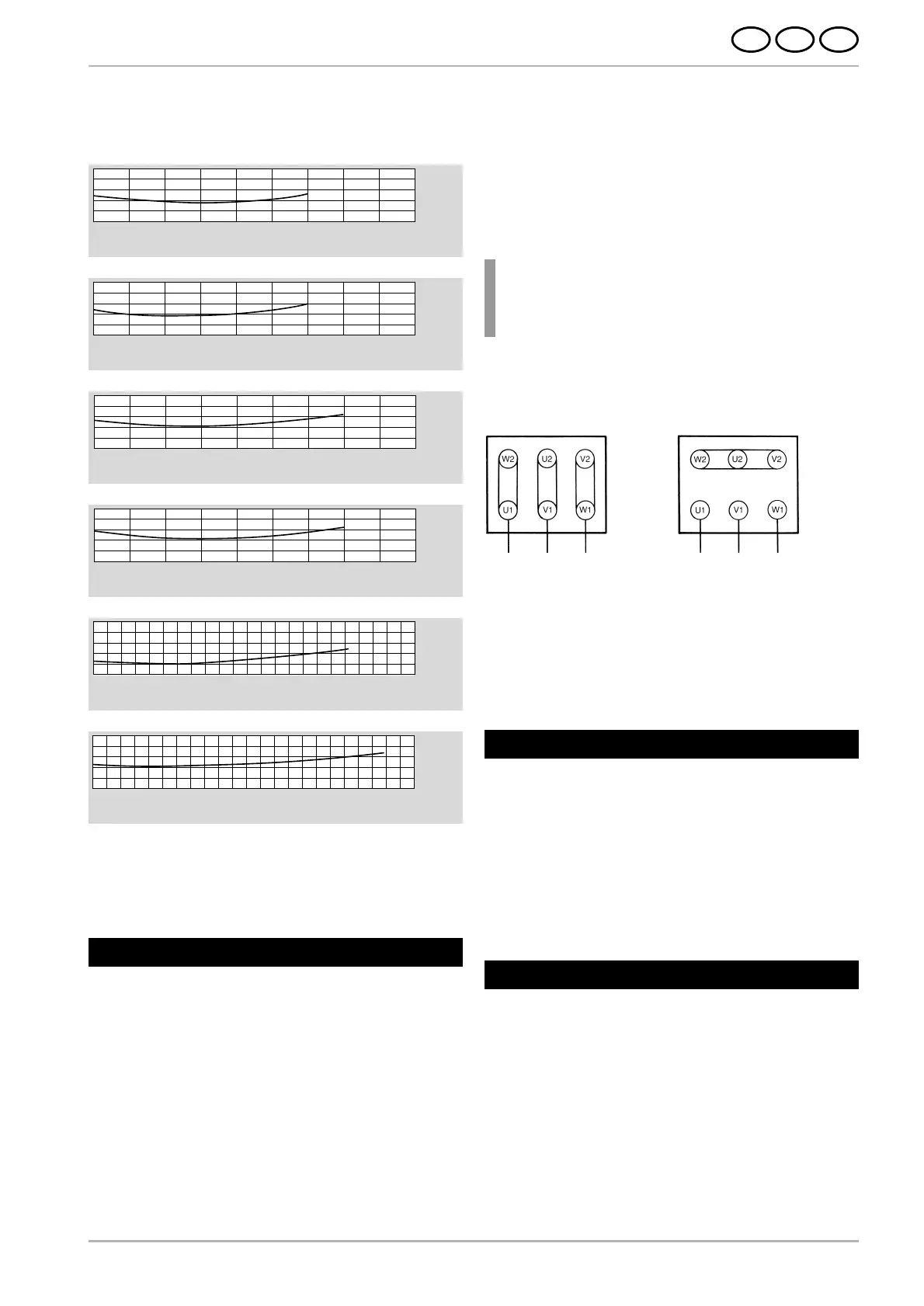

2.6 Formation de bruits
Les bruits produits par le ventilateur ne sont pas constants sur
tout le champ de puissance (voir diagrammes ci-dessous).
Dans certains cas isolés défavorables, une insonorisation est
nécessaire (il est recommandé que l’utilisateur effectue des
mesures). L’utilisateur doit procéder à l’insonorisation pour que
les valeurs maximales légalement autorisées sur les lieux de
travail ne soient pas dépassées à proximité du ventilateur.
3.1 Transport
● Avant le montage et la mise en service, vérifier qu’aucune
des pièces n’a subi de dommage pendant le transport.
● Ne pas laisser le ventilateur sans protection (protéger de
l’humidité).
● Elinguer de façon sûre l’outil de levage. N’utiliser que des
outils de levage et des installations de suspension de charge
ayant une force de levage suffisante.
3.2 Mise en place, montage
● Placer le ventilateur horizontalement, et de sorte qu’il soit
protégé des conditions atmosphériques.
● Ne pas l’exposer à des charges par à-coups ou vibrations.
● Le ventilateur avec pied support peut être assemblé solide-
ment sur un plan de travail ferme et plat.
● Recouvrir les tubulures ouvertes d’aspiration et de refoulement
avec des grilles de protection conformes à DIN EN ISO 13857.
3 Installation
3.3 Branchement électrique
Attention!
Les travaux de cablage décrits dans ce paragraphe
ne peuvent être exécutés que par des électriciens.
Le branchement doit être effectué suivant le schéma
de couplage de la boîte à bornes et en tenant
compte des prescriptions locales s’y appliquant.
Le moteur de commande installé est un moteur triphasé.
● Le moteur de commande doit être protégé par un disjonc-
teur-protecteur.
● Le branchement du fil de protection se trouve dans la boîte
à bornes.
Vérification du sens de rotation
Mettre le ventilateur en service. Le sens de fonctionnement
de la turbine à doit correspondre à la flèche de direction
figurant sur le carter. En cas de mauvais sens de rotation,
il faut inverser L1 et L3.
Si, en fonctionnement, le courant théorique du moteur de com-
mande est dépassé, vérifier que la tension et la fréquence du
réseau correspondent aux spécifications de l’appareil (plaque
signalétique).
Pour les ventilateurs qui ne peuvent pas être utilisés sur toute
la courbe caractéristique, le moteur peut être en surcharge
(trop forte entrée de courant) en cas de trop faible résistance
de l’installation. Dans ce cas, réduire le debit d’air par un clapet
de réglage installé du côté du refoulement ou de l’aspiration.
Le ventilateur ne doit pas être exposé à des charges par à-
coups ou vibrations.
4 Fonctionnement
Les pièces d’usure sont soumises aux intervalles de mainte-
nance recommandés par nos soins et font partie des droits
à la garantie en vigueur. La durée de vie de pièces d’usure
(roulements à billes et filtres) est fonction des heures de service,
de la sollicitation et d’autres influences comme la température
etc.
5.1 Roulement à billes
Le ventilateur est doté de roulements à billes rainurés fermés
qui ne nécessitent plus aucune lubrification et ont une durée de
vie d’au moins 22.000 heures. Un remplacement des roule-
ments à billes est recommandé avant la fin de la durée de vie,
qui est d’au moins 22.000 heures. En cas de fonctionnement
continu/utilisation permanente 24 heures sur 24, il est recom-
mandé de ne pas dépasser le temps d'exploitation de 30 mois.
5 Maintenance
L1 L2 L3
(L3) (L1)
Couplage
(tension basse)
L1 L2 L3
(L3) (L1)
Couplage
(tension haute)
☛
● Assurer une ventilation suffisante sur moteur.
Températures ambiantes permises pour:
Moteurs standards –20°à +60°C
avec une tension de référence (maxi. ±10 % tolérance de
tension) et une fréquence de référence de 50 Hz ou 60 Hz
Moteurs spéciaux –20°à +40°C
plage de tension multiple (50 Hz et/ou 60 Hz)
série FU/FUK, autorisation UL
