1 Tekniske data
2 Sikkerhed
3 Installation
4 Drift
5 Vedligeholdelse/service
6 Reservedelsliste
7 EU – producenterklæring
Denne brugsanvisning skal til enhver tid være tilgængelig for
personalet. Læs den foreliggende brugsanvisning grundigt
igennem inden montering og ibrugtagning af ventilatoren.
Ret til ændringer forbeholdes. I tvivlstilfælde skal fabrikanten
kontaktes.
Dette materiale er beskyttet i.h.t. lov om ophavsret. Det må ikke
gøres tilgængeligt for trediemand uden vort udtrykkelige, skrift-
lige samtykke. Enhver form for mangfoldiggørelse eller registre-
ring og lagring på EDB er forbudt.
Følgende data gælder for serieproduktionen. Deres ventilator
kan afvige fra denne (se «typeskiltet»).

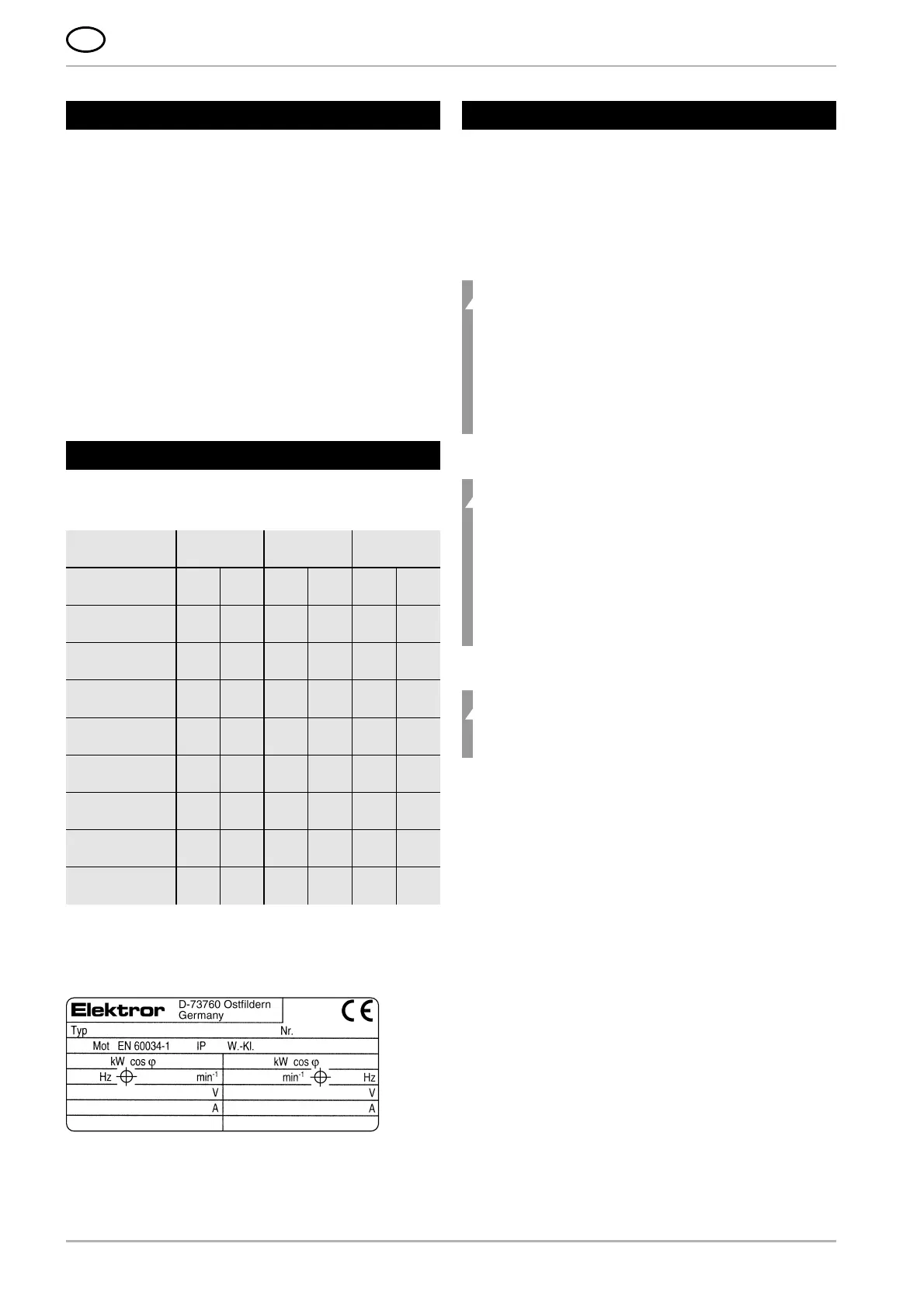

Typeskilt
For tilslutning, vedligeholdelse og bestilling af reservedele
gælder alene data anført på typeskiltet.
Specialproduktioner
Med temperaturspærre : Temperatur på udsuget luftart max.
+180°C.
Vore ventilatorer udmærker sig ved en høj grad af driftsikker-
hed. Da det ved ventilatorer drejer sig om maskiner med meget
store kræfter, skal nedenstående sikkerhedsanvisninger iagtta-
ges nøje for at undgå persons-kader, materielle skader og
skader på selve maskinen.
2.1 Sugevirkning
Ventilatorer frembringer en stærk sugevirkning.
Advarsel!
Ved indsugningsstudsen kan genstande, beklæd-
ning og hår blive suget ind.
Risiko for tilskadekomst!
Ophold Dem ikke i nærheden af indsugningen
under driften.
Gitteret på sugesiden må kun fjernes, hvis der i
stedet tilsluttes slange eller rør på minimum 1 m
længde. Ventilatoren må ikke være i drift med åben
indsugningsstuds (risiko for tilskadekomst pga.
skovlhjul).
2.2 Udblæsningsvirkning
Advarsel!
Meget stærk udblæsningsvirkning ved udblæs-
ningsstuds. Indsugede genstande kan blive slynget
ud med høj hastighed (risiko for tilskadekomst!).
Ventilatorer egner sig udelukkende til at uclsuge ren
luft. Ved risiko for udsugning af fremmedlegemer
eller urenheder, skal disse ubetinget filtreres fra,
inden de når ind i ventilatoren.
Ventilatoren må aldrig være i drift med åben udblæs-
ningsstuds. Hvis dette er tifældet skal der afdækkes
med et beskyttelsesgitter efter DIN EN ISO 13857.
Grib aldrig ud efter noget i udblæsningsstudsen.
2.3 Temperatur
Advarsel!
Ventilatorhuset opnår under driften samme tempera-
tur som den transporterede luftart. Når denne ligger
over +50°C, skal operatøren afskærme ventilatoren
mod direkte berøring (risiko for forbrændinger!).
2.4 Motorværn
Før ibrugtagning af ventilatoren, skal drivmotoren sikres med et
motorværn.
2.5 Bestemmelsesmæssig anvendelse
Ventilatorer egner sig udelukkende til transport af ren luft.
Anvendelse til
● aggressive
● giftige
● eksplosive eller
● meget fugtige
luftarter er ikke tilladt.
Maksimumtemperaturen for den transporterede luftart må ikke
overstige +80°C. Faste praktiker eller urenheder indeholdt i den
transporterede luftart skal filtreres fra, inden luften når ind i
ventilatoren.
Omgivelsestemperaturen må ikke overstige +60°C og må ikke
blive lavere end –20°C.
Ventilatoren egner sig ikke til opstilling i eksplosionsfarlig
atmosfære.
Specialudgaver til brug udenfor de ovenfor beskrevne anven-
delsesområder kan stilles til rådighed på forespørgsel.
Ombygning og ændring af ventilatoren er ikke tilladt.
Ved specialudstyr skal bemærkningerne i den vedlagte
ekstrabetjeningsvejledning iagtages og overholdes.
Disse afviger i visse punkter fra betjeningsvejledningen.
Indhold
1 Tekniske data
2 Sikkerhed
RD 62 RD 64 RD 65
27,5 26,5 35 35 45 52
3000 3300 3100 3400 2300 3250
3000 3600 3000 3600 3000 3600
2800 3360 2825 3390 2875 3450
230/ 277/ 230/ 277/ 230/ 277/
400 480 400 480 400 480
50 60 50 60 50 60
5,0/ 5,0/ 6,2/ 6,2/ 8,7/ 8,7/
2,85 2,85 3,6 3,6 5,0 5,0
1,1 1,32 1,5 1,8 2,2 2,65
33 33 40,5 40,5 42 42
Luftmængde
[m
3
/min]
Total trykdifference
[Pa]
Maks. till. ventila-
toromdrejningstal
[min
–1
]
Motor omdrejnings-
tal [min
–1
]
Spænding
[V]
Frekvens
[Hz]
Strømforbrug
[A]
Motorydelse
[kW]
Vægt
[kg]
