2
D
A
1 Technische Daten
2 Sicherheit
3 Installation
4 Betrieb
5 Wartung
6 Ersatzteilliste
7 EG-Herstellererklärung
Diese Betriebsanleitung muß dem Bedienungspersonal jeder-
zeit zugänglich sein. Lesen Sie die vorliegende Betriebs-
anleitung vor Montage und Inbetriebnahme des Ventilators
sorgfältig durch.
Änderungen vorbehalten. Im Zweifelsfall ist eine Rücksprache
mit dem Hersteller erforderlich.
Diese Unterlage ist urheberrechtlich geschützt. Sie darf ohne
unsere ausdrückliche schriftliche Zustimmung Dritten nicht zu-
gänglich gemacht werden. Jede Form der Vervielfältigung oder
Erfassung und Speicherung in elektronischer Form ist untersagt.
Die folgenden Daten gelten für die Serienausführung. Ihr
Ventilator kann davon abweichen (siehe »Typenschild«).

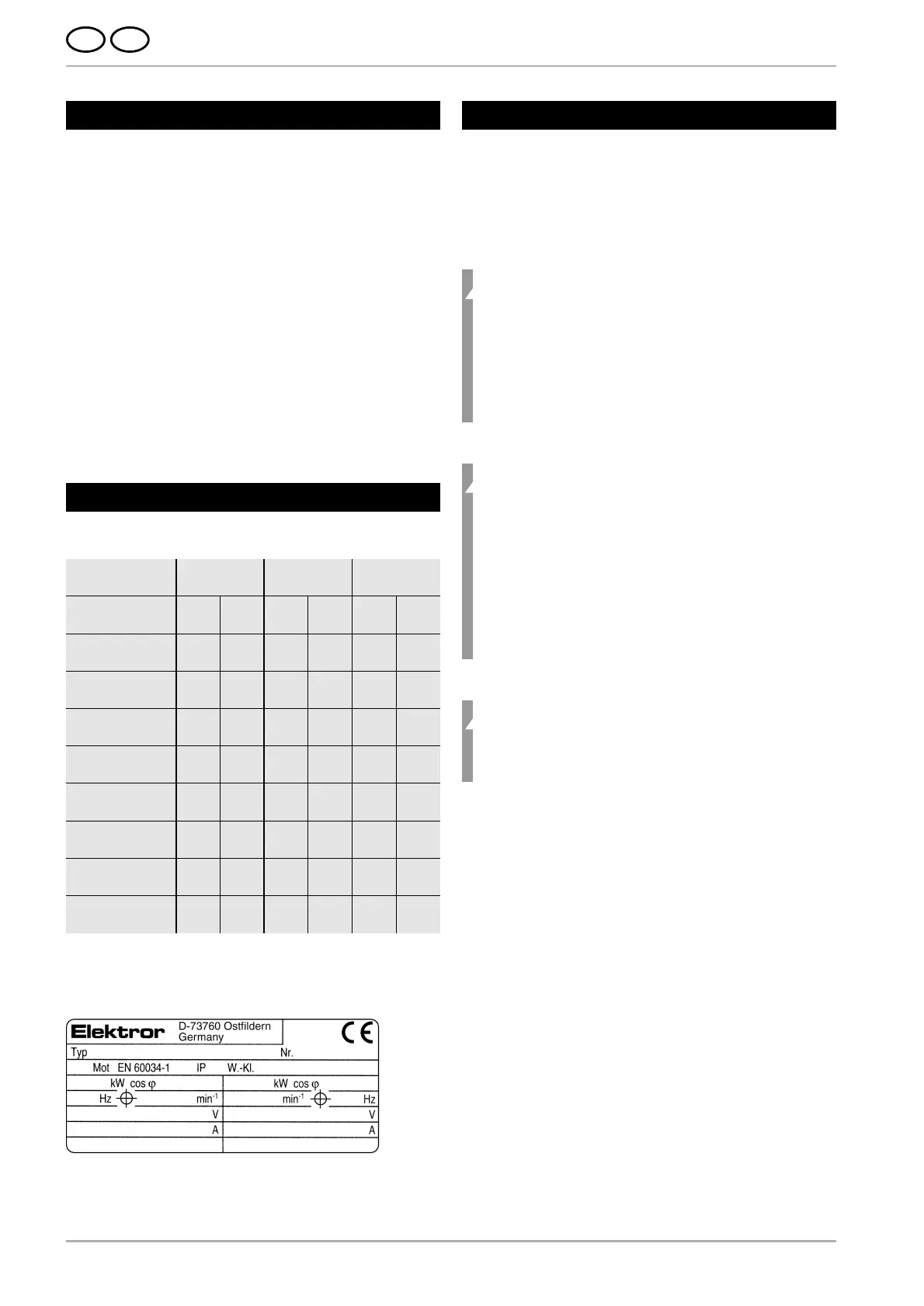

Typenschild
Für Anschluß, Wartung und Bestellung von Ersatzteilen sind
ausschließlich die Daten auf dem Typenschild maßgeblich.
Sonderausführungen
Mit Temperatursperre: Fördermedium bis max. +180° C
1 Technische Daten
Inhalt
Unsere Ventilatoren zeichnen sich durch ein hohes Maß an
Betriebssicherheit aus. Da es sich bei den Ventilatoren um sehr
leistungsfähige Maschinen handelt, sind zur Vermeidung von
Verletzungen, Beschädigungen von Sachen und der Maschine
selbst, folgende Sicherheitshinweise streng zu beachten.
2.1 Ansaugwirkung
Ventilatoren erzeugen eine starke Saugwirkung.
Warnung!
Am Ansaugstutzen können Gegenstände,
Kleidungsstücke und auch Haar angesaugt werden.
Verletzungsgefahr!
Während des Betriebs nicht in der Nähe der
Ansaugöffnung aufhalten.
Das saugseitige Schutzgitter darf nur entfernt wer-
den, wenn statt dessen eine Schlauch- oder Rohr-
leitung von mindestens 1 m Länge angeschlossen
wird. Den Ventilator nie mit offener Ansaugöffnung
betreiben (Verletzungsgefahr durch Laufrad!).
2.2 Ausblaswirkung
Warnung!
Sehr starke Ausblaswirkung am Ausblasstutzen.
Angesaugte Gegenstände können mit hoher
Geschwindigkeit herausgeschleudert werden
(Verletzungsgefahr!).
Ventilatoren eignen sich ausschließlich zum Fördern
von Reinluft. Das Ansaugen von Fremdkörpern oder
Verunreinigungen, die ausgeblasen werden könnten,
müssen unbedingt vor Eintritt in den Ventilator aus-
gefiltert werden.
Der Ventilator darf nie mit offenem Ausblasstutzen
betrieben werden und muß daher mit einem Schutz-
gitter nach DIN EN ISO 13857 abgedeckt werden.
Nicht in den Ausblasstutzen hineingreifen.
2.3 Temperatur
Warnung!
Das Ventilatorgehäuse nimmt während des Betriebs
die Temperatur des Fördermediums an. Wenn diese
über +50° C liegt, muß der Ventilator vom
Betreiber vor direktem Berühren geschützt werden
(Verbrennungsgefahr!).
2.4 Motorschutzschaltung
Vor Inbetriebnahme des Ventilators muß der Antriebsmotor mit
einem Motorschutzschalter abgesichert werden.
2.5 Bestimmungsgemäße Verwendung
Die Ventilatoren eignen sich ausschließlich zum Fördern von
Reinluft.
Der Einsatz für
● aggressive,
● giftige,
● explosionsfähige oder
● sehr feuchte
Medien ist nicht zulässig.
Die maximale Temperatur des Fördermediums darf +80° C
nicht überschreiten. Im Fördermedium enthaltene Feststoffe
oder Verunreinigungen müssen vor Eintritt in den Ventilator
ausgefiltert werden.
Die maximale Umgebungstemperatur darf +60° C nicht über-
schreiten, die minimale –20° C nicht unterschreiten.
Der Ventilator eignet sich nicht für die Aufstellung in explosions-
fähiger Atmosphäre.
Sonderausführungen für den Einsatz außerhalb der oben be-
schriebenen Anwendungen stehen auf Anfrage zur Verfügung.
Umbau und Veränderungen des Ventilators sind nicht zulässig.
Bei Sondergeräten sind die Hinweise in der zusätzlich beigelegten
Zusatzbetriebsanleitung zu beachten und einzuhalten. Sie
weicht in einzelnen Punkten von dieser Betriebsanleitung ab.
2 Sicherheit
RD 62 RD 64 RD 65
27,5 26,5 35 35 45 52
3000 3300 3100 3400 2300 3250
3000 3600 3000 3600 3000 3600
2800 3360 2825 3390 2875 3450
230/ 277/ 230/ 277/ 230/ 277/
400 480 400 480 400 480
50 60 50 60 50 60
5,0/ 5,0/ 6,2/ 6,2/ 8,7/ 8,7/
2,85 2,85 3,6 3,6 5,0 5,0
1,1 1,32 1,5 1,8 2,2 2,65
33 33 40,5 40,5 42 42
Volumenstrom
[m
3
/min]
Gesamtdruck-
differenz [Pa]
max. zul. Ventilator-
Drehzahl [min
-1
]
Motor-Drehzahl
[min
-1
]
Spannung
[V]
Frequenz
[Hz]
Stromaufnahme
[A]
Motorleistung
[kW]
Gewicht
[kg]
