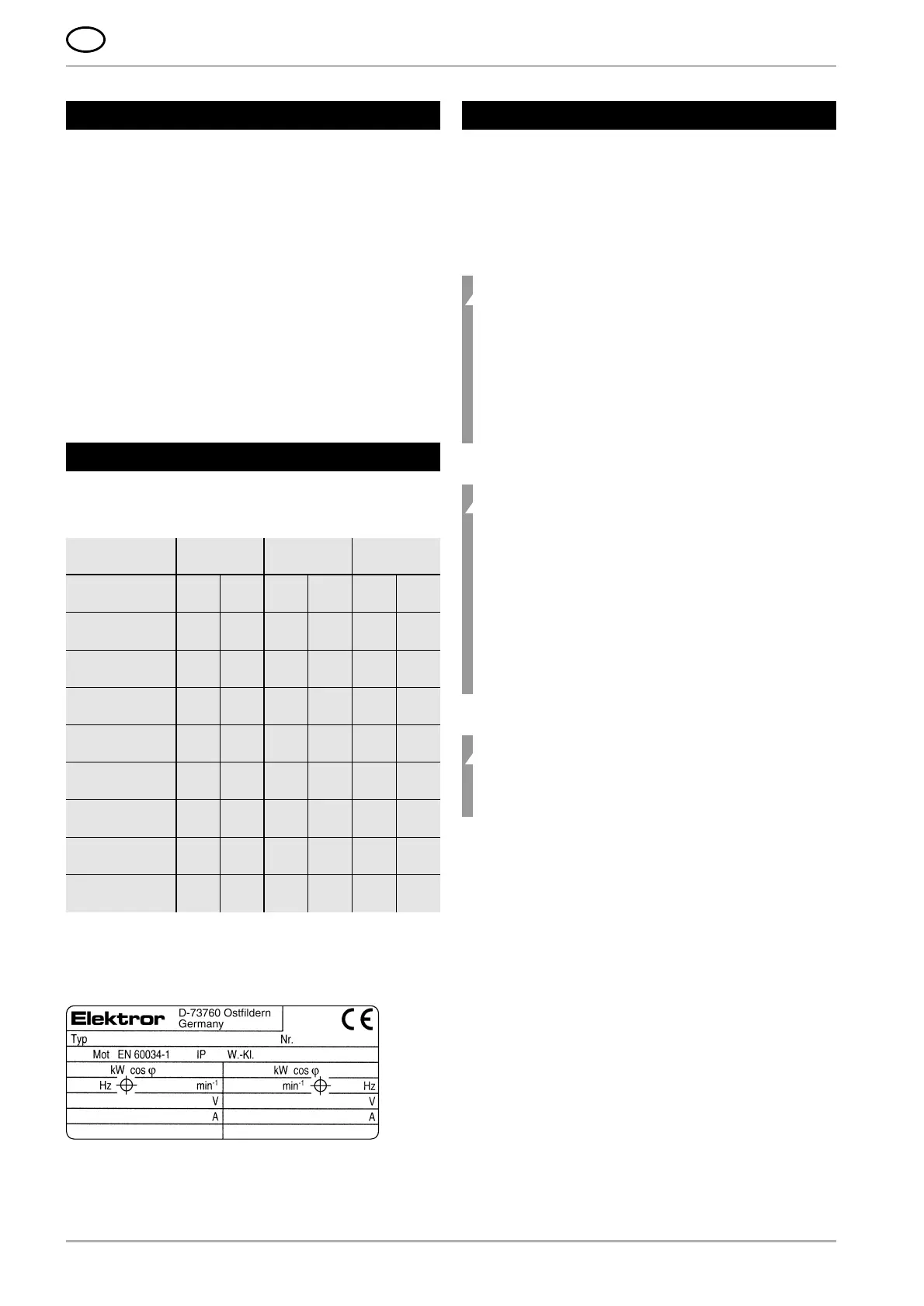

14
I
1 Dati tecnici
2 Sicurezza
3 Installazione
4 Funzionamento
5 Manutenzione
6 Elenco ricambi
7 Dichiarazione CE del produttore
Le presenti istruzioni per l’uso devono essere sempre a dispo-
sizione del personale di servizio. Prima del montaggio e della
messa in funzione del ventilatore, leggere attentamente le istru-
zioni per l’uso.
Con riserva di modifiche. In caso di dubbio si prega di rivolgersi
al produttore.
Questo documento è protetto dalla legge sul diritto d’autore e
non può essere messo a disposizione di terzi senza nostra
esplicita autorizzazione scritta. E’ vietata ogni forma di riprodu-
zione o di registrazione o memorizzazione con procedimento
elettronico.
I dati tecnici sottoindicati sono validi per la versione di serie.
E’ possibile che il Vostro ventilatore differisca da tali dati
(vedere «Targhetta»).
Targhetta
Per l’allacciamento, la manutenzione e l’ordinazione dei pezzi
di ricambio fanno fede esclusivamente i dati contenuti nella
targhetta.
Versioni speciali
Con elemento di sbarramento termico: mezzo convogliato fino
a max. + 180°C.
I nostri ventilatori si distinguono per il loro alto grado di sicurez-
za di funzionamento. Essendo i ventilatori macchine di grande
efficienza, è necessario rispettare rigorosamente le seguenti
norme di sicurezza, allo scopo di evitare lesioni, danni a cose o
alla macchina stessa.
2.1 Effetto di aspirazione
I ventilatori generano un forte effetto d’aspirazione.
Attenzione!
Nel bocchettone d’aspirazione possono essere
aspirati oggetti, capi di vestiario e anche capelli.
Pericolo di lesioni!
Quando il ventilatore è in funzione non soffermarsi
in prossimità della presa d’aspirazione.
La griglia di protezione sul lato d’aspirazione può
essere rimossa solamente se al suo posto viene
collegata una tubazione a tubo flessibile o rigido di
almeno 1 m di lunghezza. Non mettere mai in fun-
zione il ventilatore con la presa d’aspirazione aperta
(pericolo di lesioni provocate dalla girante!).
2.2 Effetto di pressione
Attenzione!
Effetto di pressione molto forte nel bocchettone di
mandata. Gli oggetti aspirati possono essere pro-
iettati verso l’esterno a elevata velocità (pericolo di
lesioni!).
I ventilatori sono idonei esclusivamente al convog-
liamento di aria pura. E’ pertanto assolutamente
indispensabile filtrare, prima dell’ingresso nel venti-
latore, eventuali corpi estranei o impurità aspirate
che potrebbero essere espulse all’esterno.
Il ventilatore non deve mai essere messo in funzione
con il bocchettone di mandata aperto e per questa
ragione deve essere coperto da una griglia protettiva
in conformità a Norma DIN EN ISO 13857.
Mai inserire le mani nel bocchettone di mandata.
2.3 Temperatura
Attenzione!
Durante il funzionamento la custodia del ventilatore
assume la temperatura del mezzo convogliato. Se
questa temperatura è superiore a + 50°C, l’utente
dovrà proteggere il ventilatore da un eventuale con-
tatto diretto (pericolo di combustione!).
2.4 Protezione contro i sovraccarichi
Prima di mettere in funzione il ventilatore è necessario
proteggere il motore d’azionamento con una protezione contro i
sovraccarichi.
2.5 Impiego in conformità alle norme
I ventilatori sono idonei esclusivamente al convogliamento di
aria pura.
Non è ammesso l’impiego per mezzi:
● aggressivi
● tossici
● esplosivi
● molto umidi
La temperatura massima del mezzo convogliato non deve
superare + 80°C. Sostanze solide o impurità contenute nel
mezzo convogliato devono essere filtrate prima dell’ingresso
nel ventilatore. La massima temperatura ambiente non deve
superare + 60°C, la minima non deve scendere al di sotto di
–20°C. Il ventilatore non è idoneo per essere installato in
atmosfera esplosiva. Versioni speciali per l’impiego al di fuori
delle applicazioni sopra descritte sono disponibili a richiesta.
Non sono ammesse trasformazioni e modifiche del ventilatore.
Per gli apparecchi speciali devono essere rispettate le avver-
tenze riportate nel manuale d'uso supplementare allegato.
Quest'ultimo è diverso in alcuni punti rispetto al presente
manuale d'uso.
Indice
1 Dati tecnici
2 Sicurezza
RD 62 RD 64 RD 65
27,5 26,5 35 35 45 52
3000 3300 3100 3400 2300 3250
3000 3600 3000 3600 3000 3600
2800 3360 2825 3390 2875 3450
230/ 277/ 230/ 277/ 230/ 277/
400 480 400 480 400 480
50 60 50 60 50 60
5,0/ 5,0/ 6,2/ 6,2/ 8,7/ 8,7/
2,85 2,85 3,6 3,6 5,0 5,0
1,1 1,32 1,5 1,8 2,2 2,65
33 33 40,5 40,5 42 42
Portata in volume
[m
3
/min]
Differenza di pres-
sione totale [Pa]
Numero di giri max.
ammissibile del
ventilatore
[
min
-1
]
Numero di giri
del motore [min
-1
]
Tensione
[V]
Frequenza
[Hz]
Assorbimento
di corrente [A]
Potenza del
motore [kW]
Peso
[kg]
