D
A
3
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Volumenstrom V
.
dB(A)
Schalldruck-
pegel L
A
85
80
75
RD 62 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Volumenstrom V
.
dB(A)
Schalldruck-
pegel L
A
85
80
75
RD 62 60 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Volumenstrom V
.
dB(A)
Schalldruck-
pegel L
A
90
85
80
75
RD 64 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Volumenstrom V
.
dB(A)
Schalldruck-
pegel L
A
90
85
80
75
RD 64 60 Hz
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Volumenstrom V
.
dB(A)
Schalldruck-
pegel L
A
95
90
85
80
RD 65 50 Hz
m
3
/min
m
3
/h
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Volumenstrom V
.
dB(A)
Schalldruck-
pegel L
A
95
90
85
80
RD 65 60 Hz
m
3
/min
m
3
/h

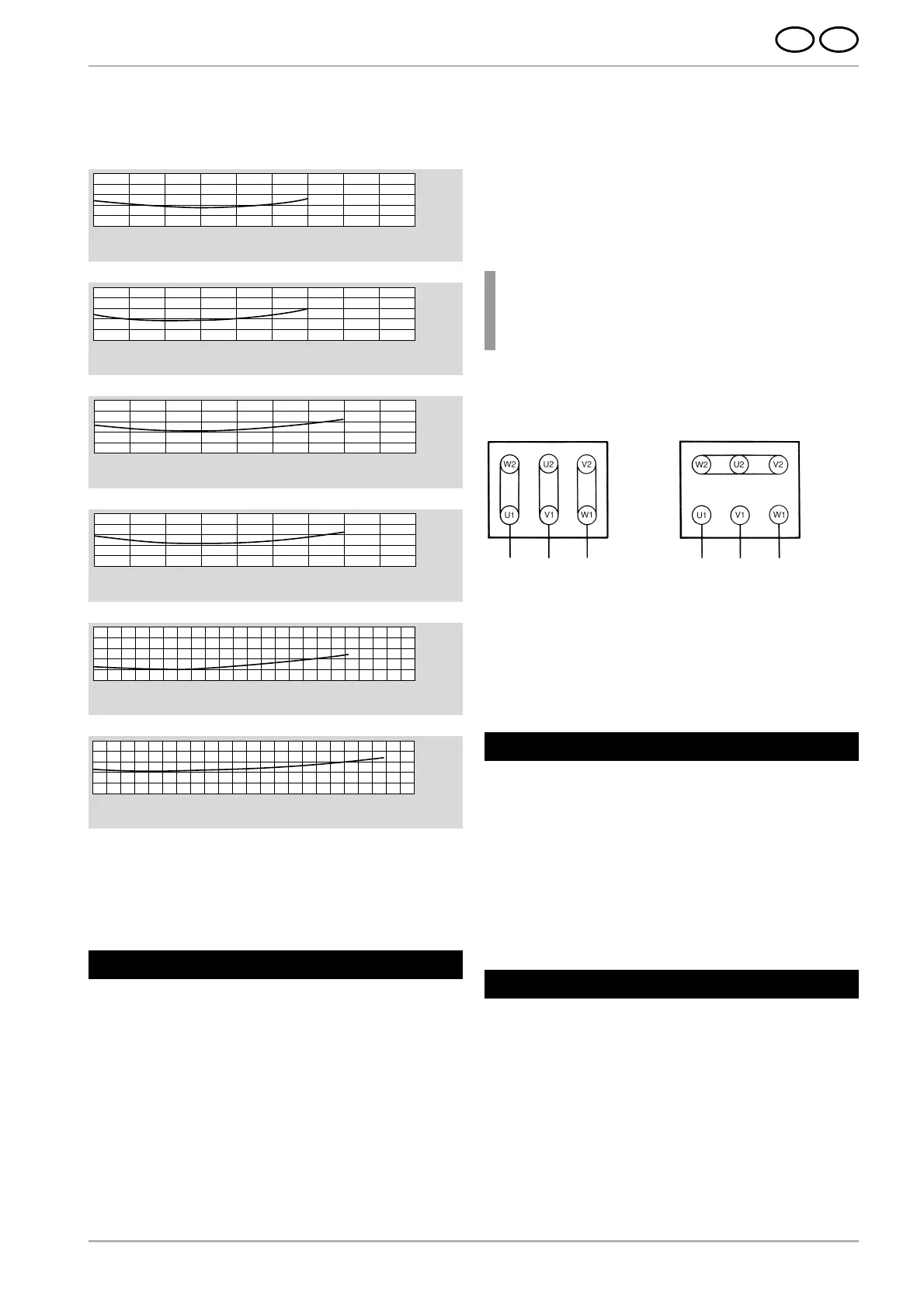

2.6 Geräuschentwicklung
Die vom Ventilator abgestrahlten Geräusche sind nicht über den
gesamten Leistungsbereich konstant (siehe Diagramme unten).
In bestimmten ungünstigen Einzelfällen ist eine Schalldämmung
erforderlich (Messungen durch den Betreiber werden empfohlen).
Die Schalldämmung muß der Betreiber vornehmen, damit die
gesetzlich zugelassenen Höchstwerte an Arbeitsplätzen in der
Umgebung des Ventilators nicht überschritten werden.
3.1 Transport
● Prüfen Sie vor Montage und Inbetriebnahme alle Teile auf
Transportschäden.
● Ventilator nicht ungeschützt im Freien lagern (vor Feuchtig-
keit schützen).
● Hebezeug sicher anschlagen. Nur Hebezeuge und
Lastaufnahmeeinrichtungen mit ausreichender Tragfähigkeit
verwenden.
3.2 Aufstellen, Montage
● Ventilator vor Witterung geschützt, horizontal aufstellen.
● Keinen Schwing- oder Stoßbelastungen aussetzen.
● Ventilator mit Fuß; am Einsatzort auf ebenem, festem
Untergrund fest verschrauben.
● Offene Ansaug- oder Ausblasstutzen mit Schutzgittern nach
DIN EN ISO 13857 abdecken.
3 Installation
3.3 Elektrischer Anschluß
Hinweis!
Die in diesem Abschnitt beschriebenen Arbeiten
dürfen nur von einer Elektrofachkraft ausgeführt
werden. Anschluß nach dem Schaltbild im
Klemmenkasten und den einschlägigen örtlichen
Bestimmungen vornehmen.
Als Antriebsmotor ist ein Drehstrommotor angebaut.
● Der Antriebsmotor ist mit einem Motorschutzschalter
abzusichern.
● Der Schutzleiteranschluß ist im Klemmenkasten vorhanden.
Drehrichtungsprüfung
Ventilator einschalten.
Die Laufrichtung des Laufrades muß mit dem Richtungspfeil
auf dem Gehäuse übereinstimmen. Bei falscher Drehrichtung
sind L1 und L3 zu tauschen.
Wenn im Betrieb der Bemessungsstrom des Antriebsmotors
überschritten wird, prüfen Sie, ob Netzspannung und -frequenz
mit den Daten des Gerätes übereinstimmen (Typenschild).
Bei Ventilatoren, die nicht über die ganze Kennlinie einsetzbar
sind, kann bei zu geringem Anlagenwiderstand der Motor über-
lastet werden (zu hohe Stromaufnahme). Drosseln Sie den
Volumenstrom in diesem Fall durch eine auf der Druck- oder
Saugseite eingebaute Drosselklappe.
Der Ventilator darf keinen Schwing- oder Stoßbelastungen aus-
gesetzt werden.
4 Betrieb
☛
Verschleißteile unterliegen den von uns empfohlenen Wartungs-
intervallen und sind Teil der geltenden Gewährleistungs-
ansprüche. Die Lebensdauer von Verschleißteilen (Kugellager
und Filter) ist abhängig von den Betriebsstunden, der
Belastung und sonstigen Einflüssen wie Temperatur usw.
5.1 Kugellager
Der Ventilator ist mit geschlossenen Rillenkugellagern aus-
gestattet, die nicht nachgeschmiert werden müssen und eine
Mindestlebensdauer von ca. 22.000 Stunden haben.
Vor Ablauf der Lebensdauer, mind. 22.000 Stunden, wird ein
Austausch der Kugellager empfohlen. Bei Dauerbetrieb/
Dauereinsatz von 24 Stunden täglich sollte die Betriebszeit von
30 Monaten nicht überschritten werden.
5 Wartung
L1 L2 L3
(L3) (L1)
-Schaltung
(niedere Spannung)
L1 L2 L3
(L3) (L1)
-Schaltung
(hohe Spannung)
● Für ausreichende Motorbelüftung sorgen. Zulässige
Umgebungstemperaturen bei:
Standardmotoren –20°C bis +60°C
Mit einer Bemessungsspannung (max. ±10 % Spannungs-
toleranz) und einer Bemessungsfrequenz von 50 Hz oder 60 Hz
Sondermotoren –20°C bis +40°C
Mehrspannungsbereich (50 Hz und/oder 60 Hz)
FU-/FUK-Reihe
UL-Approbation
