Elektror RD 62 - Page 15

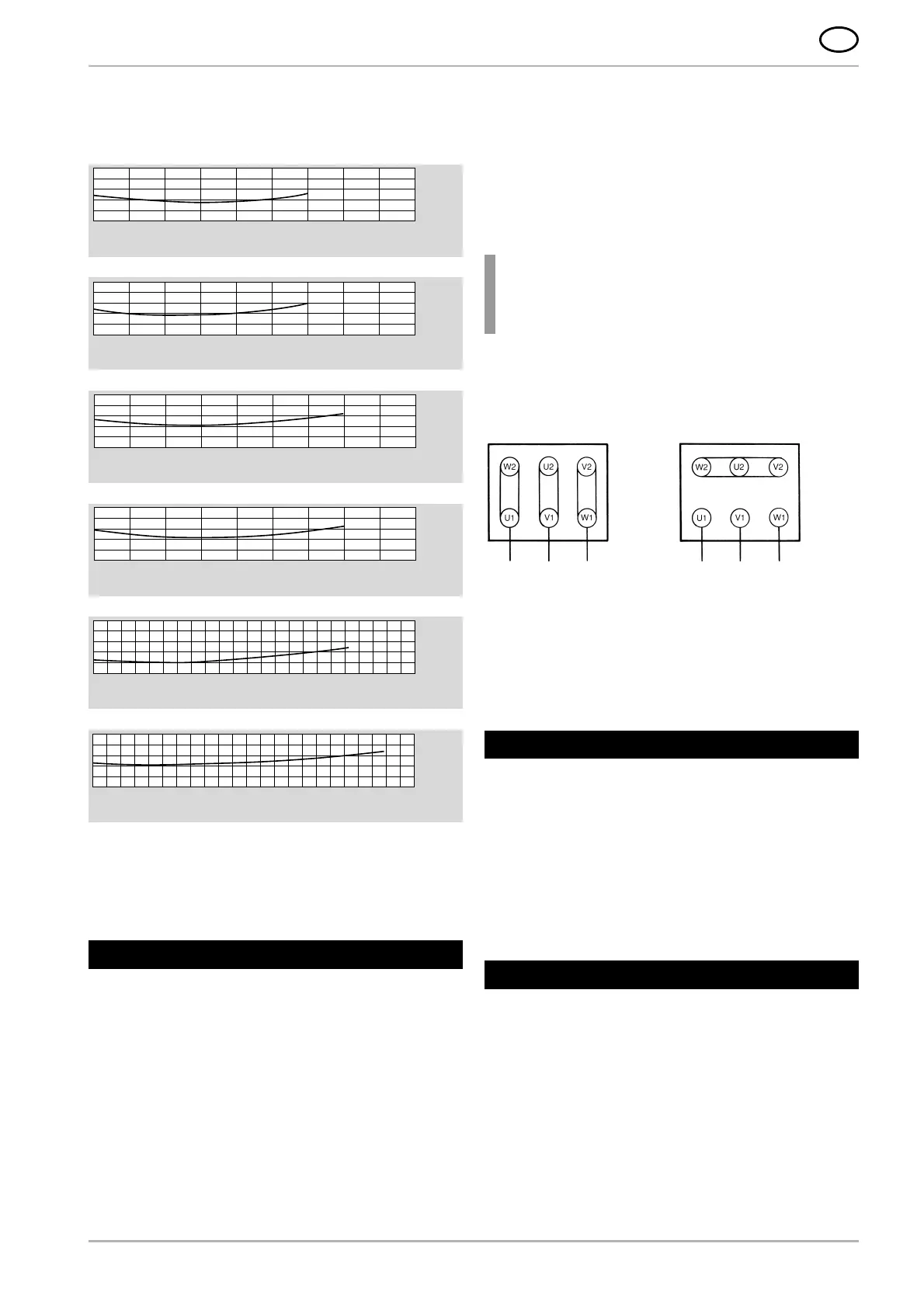

15
I
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Portata in volume V
.

dB(A)
Livello de pressione acustica
L
A

85
80
75
RD 62 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Portata in volume V
.

dB(A)
Livello de pressione acustica
L
A

85
80
75
RD 62 60 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Portata in volume V
.

dB(A)
Livello de pressione acustica
L
A

90
85
80
75
RD 64 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Portata in volume V
.

dB(A)
Livello de pressione acustica
L
A

90
85
80
75
RD 64 60 Hz
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Portata in volume V
.

dB(A)
Livello de pressione acustica
L
A

95
90
85
80
RD 65 50 Hz
m
3
/min
m
3
/h
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Portata in volume V
.

dB(A)
Livello de pressione acustica
L
A

95
90
85
80
RD 65 60 Hz
m
3
/min
m
3
/h
2.6 Formazione di rumori
I rumori irradiati dal ventilatore non sono costanti nell’intero
campo d’applicazione (vedere diagrammi sotto).
In determinati singoli casi sfavorevoli è necessaria un’insonoriz-
zazione (si consigliano misurazioni da parte dell’utente).
L’utente deve provvedere all’insonorizzazione affinché non
vengano superati i valori massimi ammessi per legge nei posti
di lavoro nella zona circostante al ventilatore.
3.1 Trasporto
● Prima di procedere al montaggio e alla messa in funzione
controllare tutti i pezzi per accertare eventuali danni dovuti al
trasporto.
● Non depositare all’aperto il ventilatore senza adeguata prote-
zione (proteggerlo dall’umidità).
● Fissare in modo sicuro il paranco.Utilizzare solo paranchi e dis-
positivi di sollevamento del carico aventi una portata sufficiente.
3.2 Installazione, montaggio
● Installare il ventilatore orizzontalmente e protetto dagli agenti
atmosferici.
● Non esporlo a sollecitazioni d’urto e di oscillazione.
● Ventilatore con piede d’appoggio; sul luogo d’impiego,
avvitare saldamente su basamento solido o piano.
● Coprire i bocchettoni d’aspirazione e di mandata con griglie
di protezione in conformità a Norma DIN EN ISO 13857.
3 Installazione
3.3 Allacciamento elettrico
Attenzione!
Le operazioni descritte in questo paragrafo possono
essere eseguite solamente da un elettrotecnico qua-
lificato. Effettuare l’allacciamento attenendosi allo
schema contenuto nella cassetta terminale morsetti
e alle norme localmente vigenti in materia.
Come motore d’azionamento è montato un motore a corrente
trifase.
● Il motore d’azionamento deve essere provvisto di protezione
contro i sovraccarichi.
● L’allacciamento del conduttore di protezione (terra) è pre-
sente nella morsettiera.
Controllo del senso di rotazione
Inserire il ventilatore.
Il senso di rotazione della girante deve corrispondere alla
direzione della freccia visibile sulla custodia. Se il senso di
rotazione è sbagliato, si devono invertire L1 e L3.
Se durante il funzionamento la corrente nominale del motore
d’azionamento viene superata, verificare se la tensione e
la frequenza di rete corrispondono ai dati dell’apparecchio
(targhetta).
Nel caso di ventilatori che non sono utilizzabili sull’intera curva
caratteristica, può avvenire che in presenza di insufficiente resi-
stenza dell’impianto il motore sia sovraccaricato (assorbimento
di corrente troppo alto). In questo caso ridurre il flusso di volu-
me mediante una valvola a farfalla montata sul lato pressione o
sul lato aspirazione.
Il ventilatore non deve essere esposto a sollecitazioni d’urto e
di oscillazione.
4 Funzionamento
Le parti soggette a logorio devono essere sottoposte a manu-
tenzione agli intervalli di tempo da noi consigliati e ciò fa parte
dei validi diritti di garanzia. La durata utile delle parti soggette
a logorio (cuscinetti a sfere e filtri) è subordinata alle ore
d’esercizio, al carico ed ulteriori sollecitazioni, come tempera-
tura, ecc.
5.1 Cuscinetti a sfere
Il ventilatore è equipaggiato con cuscinetti a sfere a gola
profonda non necessitanti ulteriore lubrificazione ed aventi una
durata utile di circa 22.000 ore d’esercizio. Prima del decorso
delle 22.000 viene consigliata una sostituzione dei cuscinetti a
sfere. In caso di funzionamento/impiego continuo, 24 ore su 24,
è consigliabile non superare un tempo di funzionamento di
30 mesi.
5 Manutenzione
L1 L2 L3
(L3) (L1)
Circuito 
(bassa tensione)
L1 L2 L3
(L3) (L1)
Circuito 
(alta tensione)
☛
● Assicurare una bastante aerazione al motore.
Temperatura ambiente ammissibile:
Motori standard da –20° fino a +60°C:
con una tensione di misurazione (tolleranza di tensione max.
±10 %) ed una frequenza di misurazione di 50 Hz oppure 60 Hz
Motori speciali da –20° fino a +40°C
ambito pluritensione (50 Hz e/o 60 Hz)
serie FU-/FUK, omologazione UL
