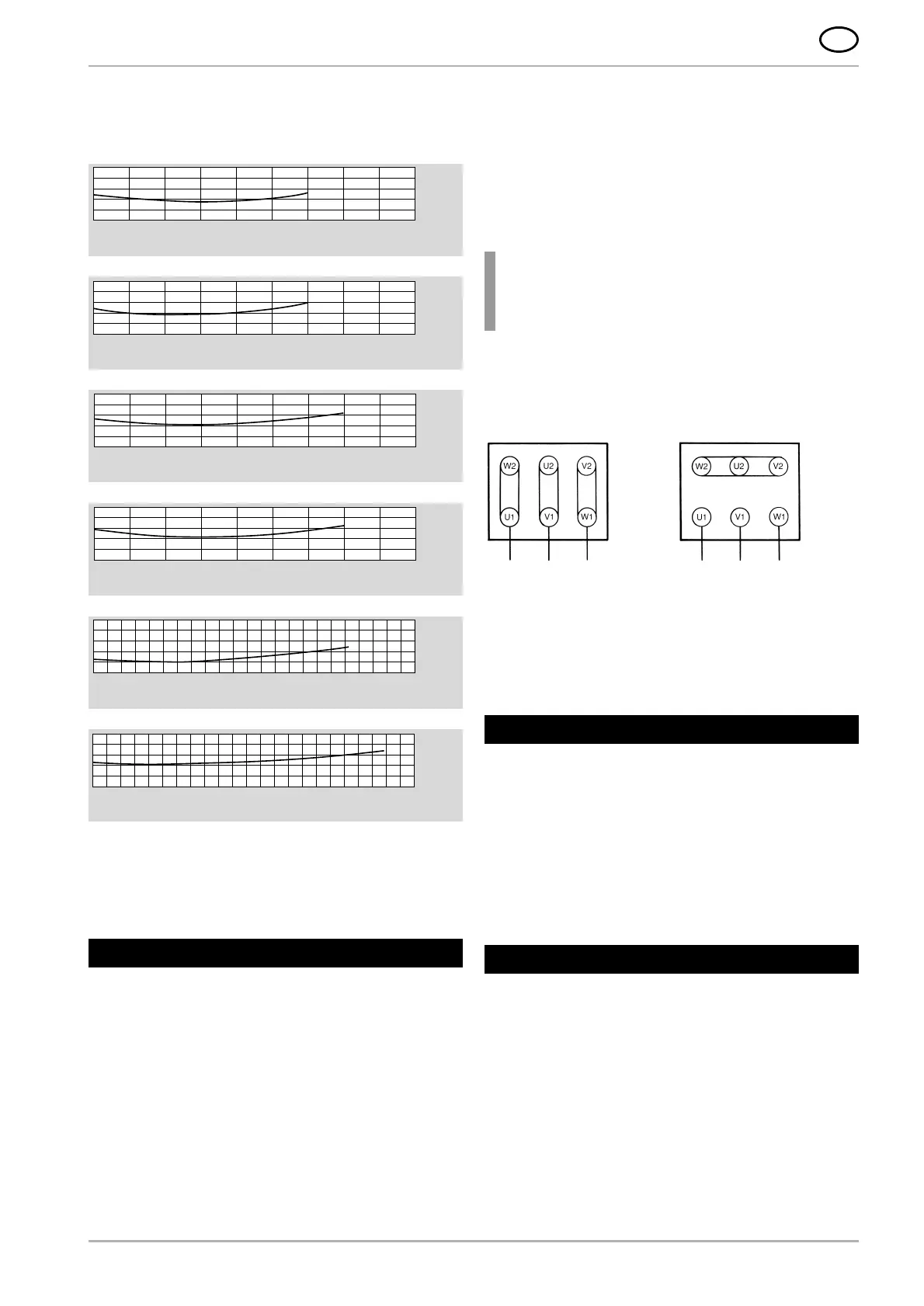

Elektror RD 62 - Page 19

19
E
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Caudal volumétrico V
.

dB(A)
Nivel de presión
acússtica
L
A

85
80
75
RD 62 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Caudal volumétrico V
.

dB(A)
Nivel de presión acússtica
L
A

85
80
75
RD 62 60 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Caudal volumétrico V
.

dB(A)
Nivel de presión acússtica
L
A

90
85
80
75
RD 64 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Caudal volumétrico V
.

dB(A)
Nivel de presión
acússtica
L
A

90
85
80
75
RD 64 60 Hz
2.6 Ruido
Los ruidos emitidos por el ventilador no son constantes en toda
la gama de potencia (ver diagramas).
Endeterminadoscasos individualesdesfavorables,seprecisa una
amortiguación de ruidos (se recomienda la ejecución de mediciones
por el usuario). El usuario debe establecer la amortiguación de
ruidos para no sobrepasar los valores máximos legalmente permi-
tidos en los puestos de trabajo situados en el entorno del ventilador.
3.1 Transporte
● Antes del montaje y la puesta en servicio, compruebe todas
las piezas en cuanto a eventuales daños de transporte.
● El ventilador no debe ser almacenado al aire libre sin protec-
ción (proteger de la humedad).
● Fije los aparatos de elevación de forma segura. Utilice única-
mente aparatos elevadores e instalaciones de suspensión de
cargas con suficiente capacidad de carga.
3.2 Instalación, montaje
● Coloque el ventilador en posición horizontal y protegido con-
tra la intemperie.
● No lo exponga a esfuerzos de vibración o choque.
● Ventiladores con pedestal de apoyo; para atornillar y fijar
apretar en el lugar de la operación, en sólido o terreno liso.
● Cubra los orificios de aspiración y de salida con rejillas de
protección según DIN EN ISO 13857.
3 Instalación
3.3 Conexión eléctrica
¡Nota!
Los trabajos descritos en este apartado deben ser
realizados únicamente por un técnico electricista.
Realizar la conexión según el plano de distribución
en la caja de bornes y las disposiciones locales
aplicables.
Como motor de accionamiento está montado un motor
trifásico.
● El motor de accionamiento debe ser asegurado con un
guardamotor.
● La conexión del conductor de puesta a tierra existe en la
caja de bornes.
Comprobación del sentido de rotación
Conecte el ventilador.
El sentido de rotación del rodete debe corresponder al indicado
con la flecha en la carcasa. En caso de sentido de rotación
equivocado, se han de invertir L1 y L3.
Si, durante el servicio, se sobrepasa la intensidad de diseño
del motor de accionamiento, compruebe si la tensión y la frecu-
encia de la red corresponden a los datos del aparato (placa de
características).
En los ventiladores que no pueden ser utilizados en toda la
curva característica, el motor puede sufrir una sobrecarga en
caso de una insuficiente resistencia de la instalación (excesiva
absorción de corriente). En este caso, reduzca el caudal insta-
lando una válvula de estrangulación en el lado de aspiración o
de presión.
El ventilador no debe ser expuesto a esfuerzos por vibración o
choque.
4 Servicio
Se ha de realizar un mantenimiento de las piezas de desgaste
en los intervalos que recomendamos, lo cual es condición
indispensable para disfrutar de los derechos que concede
la garantía. La duración de las piezas de desgaste (rodamientos
de bolas y filtros) depende de las horas de servicio, la carga
a la que estén sometidos y las influencias externas, como
temperatura, etc.
5.1 Rodamientos de bolas
El ventilador dispone de rodamientos ranurados de bolas que
no se han de reengrasar y que tienen una vida útil mínima
de aprox. 22.000 horas. Antes de transcurrir este período,
al menos 22.000 horas, se recomienda un cambio de roda-
mientos. En servicio permanente/empleo permanente de
24 horas al día, no se debe sobrepasar el tiempo de servicio
de 30 meses.
5 Mantenimiento
L1 L2 L3
(L3) (L1)
Conexión de triangulo
(baja tensión)
L1 L2 L3
(L3) (L1)
Conexión en estrella
(alta tensión)
☛
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Caudal volumétrico V
.

dB(A)
Nivel de presión acússtica
L
A

95
90
85
80
RD 65 50 Hz
m
3
/min
m
3
/h
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Caudal volumétrico V
.

dB(A)
Nivel de presión acússtica
L
A

95
90
85
80
RD 65 60 Hz
m
3
/min
m
3
/h
● Procurar que el motor tenga ventilación suficiente.
Temperaturas ambientales admisibles:
Motores estándar –20° a +60°C
con una tensión de referencia (máx. ±10% tolerancia de la
tensión) y una frecuencia de referencia de 50 Hz o 60 Hz
Motores especiales –20° a +40°C:
varios campos de tensión (50 Hz y/o 60 Hz)
serie FU/FUK, aprobación UL
