43
S
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Luftflöde V
.
dB(A)
Ljudnivå
L
A
85
80
75
RD 62 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Luftflöde V
.
dB(A)
Ljudnivå
L
A
85
80
75
RD 62 60 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Luftflöde V
.
dB(A)
Ljudnivå
L
A
90
85
80
75
RD 64 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Luftflöde V
.
dB(A)
Ljudnivå
L
A
90
85
80
75
RD 64 60 Hz

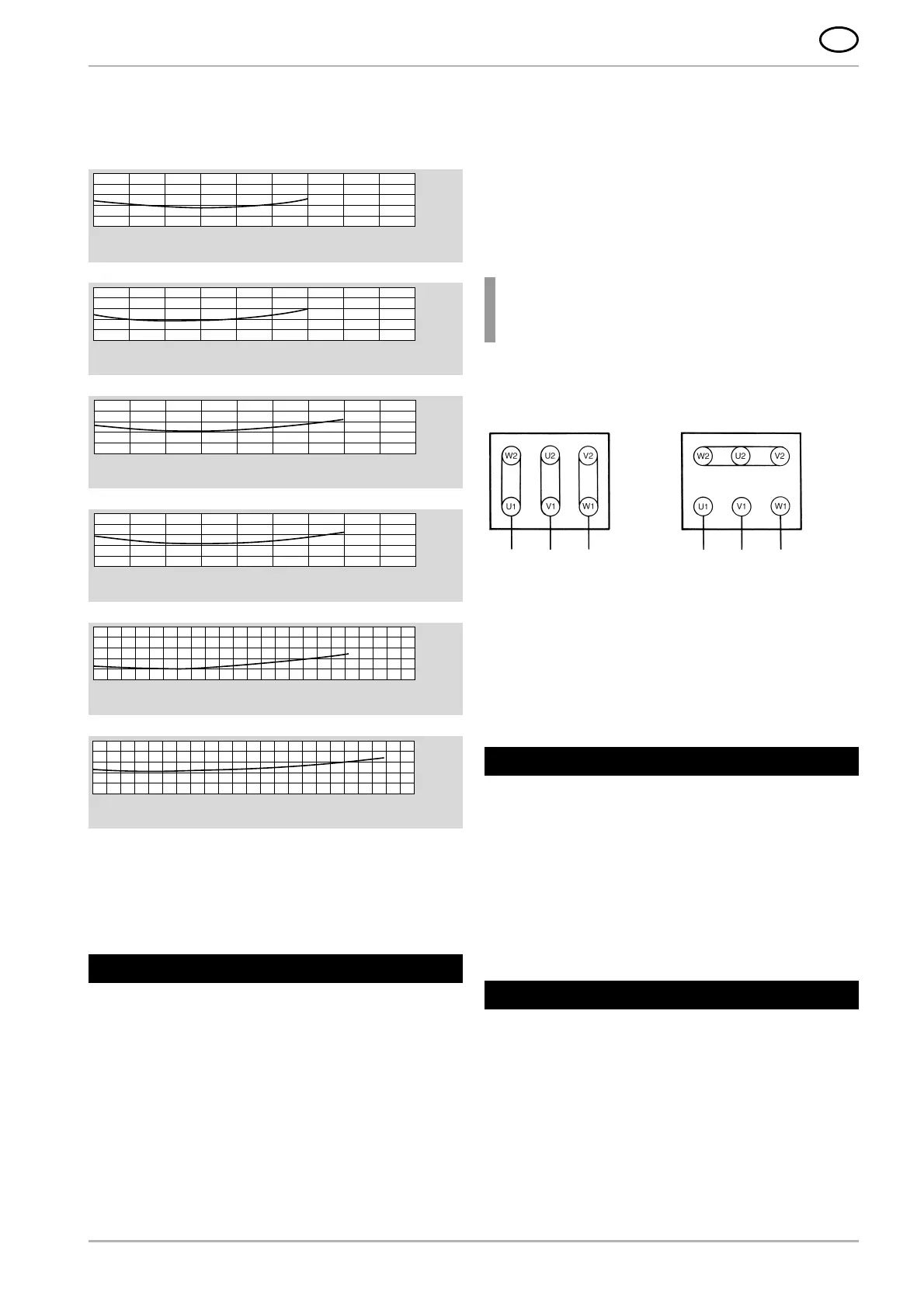

2.6 Ljudnivå
Ljudnivån från fläkten är inte densamma över hela effektom-
rådet. Se diagrammen nedan.
I vissa ogynnsamma tillämpningsfall fordras ljuddämpande
åtgärder. Vi rekommenderar användaren att mäta ljudnivån.
Användaren måste mäta ljudnivån i syfte att kontrollera att de
enligt lag fastställda gränsvärdena för ljudnivå på arbetsplatser
inte överskrids i fläktens närhet.
3.1 Transport
● Kontrollera före montering och driftsättning att komponenterna
inte är transportskadade.
● Fläkten måste skyddas mot fukt och får inte lagras oskyddad
utomhus.
● Anbringa lyftanordningar med största noggrannhet. Använd
endast lyftanordningar med tillräcklig hållfasthet.
3.2 Uppställning och montering
● Ställ upp fläkten horisontellt och tillse att den skyddas mot
väderpåverkan.
● Skydda fläkten mot vibrations- och stötpåkänning.
●
Fläkt med fot-platta;Skall monteras fast ordentligt på«fast mark».
● Förse öppna insugnings- och utblåsningsstosar med skydds-
galler enligt DIN EN ISO 13857.
3 Installation
3.3 Elektrisk anslutning
OBS!
De moment som beskrivs i detta avsnitt får endast
utföras av en behörig elektriker. Anslut fläkten
enligt kopplingsschemat i kopplingsboxen och i
enlighet med gällande lokala bestämmelser.
Fläkten är utrustad med en El-motor för trefas växelström.
● Motorn måste förses med ett motorskydd.
● Jordanslutning finns i kopplingsboxen.
Kontroll av rotationsriktning
Starta fläkten
Fläkthjulets rotationsriktning måste överensstämma med pilen
på fläkthuset. Om så inte är fallet, växla faserna L1 och L3.
Om motorns märkström överskrids under drift, kontrollera om
nätspänning och -frekvens överensstämmer med de data som
anges på märkskylten.
Vid fläktar som inte kan utnyttjas längs hela sin karakteristiska
kurva kan motorn komma att överbelastas då lastmomentet är
för litet (för hög strömförbrukning). I detta fall ska flödet strypas
med hjälp av en strypventil på tryck- eller sugsidan.
Fläkten får inte utsättas för vibrations- eller stötpåkänningar.
4 Drift
De av oss rekommenderade underhållsintervallen gäller även
för delar som utsätts för slitage och är delar av de gällande
garantianspråken. Livslängden för delarna som utsätts för
slitage (kullager och filter) beror på drifttimmarna, belastningen
och andra inflytanden som temperatur osv.
5.1 Kullager
Ventilatorn är utrustad med slutna spårkullager som inte
behöver eftersmörjas och har en minsta livslängd på ca 22 000
timmar. Det är att rekommendera att byta ut kullagren innan
livslängden, minst 22 000 timmar, har gått ut. Vid kontinuerlig
drift/kontinuerlig användning på 24 timmar borde driftstiden
inte överskrida 30 månader.
5 Underhåll
L1 L2 L3
(L3) (L1)
-koppling
(lägre spänning)
L1 L2 L3
(L3) (L1)
-koppling
(högre spänning)
☛
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Luftflöde V
.
dB(A)
Ljudnivå
L
A
95
90
85
80
RD 65 50 Hz
m
3
/min
m
3
/h
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Luftflöde V
.
dB(A)
Ljudnivå
L
A
95
90
85
80
RD 65 60 Hz
m
3
/min
m
3
/h
● Sörj för tillräcklig motorventilation.
Tillåtna omgivningstemperaturer
Standardmotorer –20° till +60°C
med en märkspänning (max ±10 % spänningstolerans) och
en märkfrekvens på 50 Hz eller 60 Hz
Specialmotorer –20° till +40°C:
flerspänningsområde (50 Hz och/eller 60 Hz)
FU-/FUK-serien
UL-godkänd
