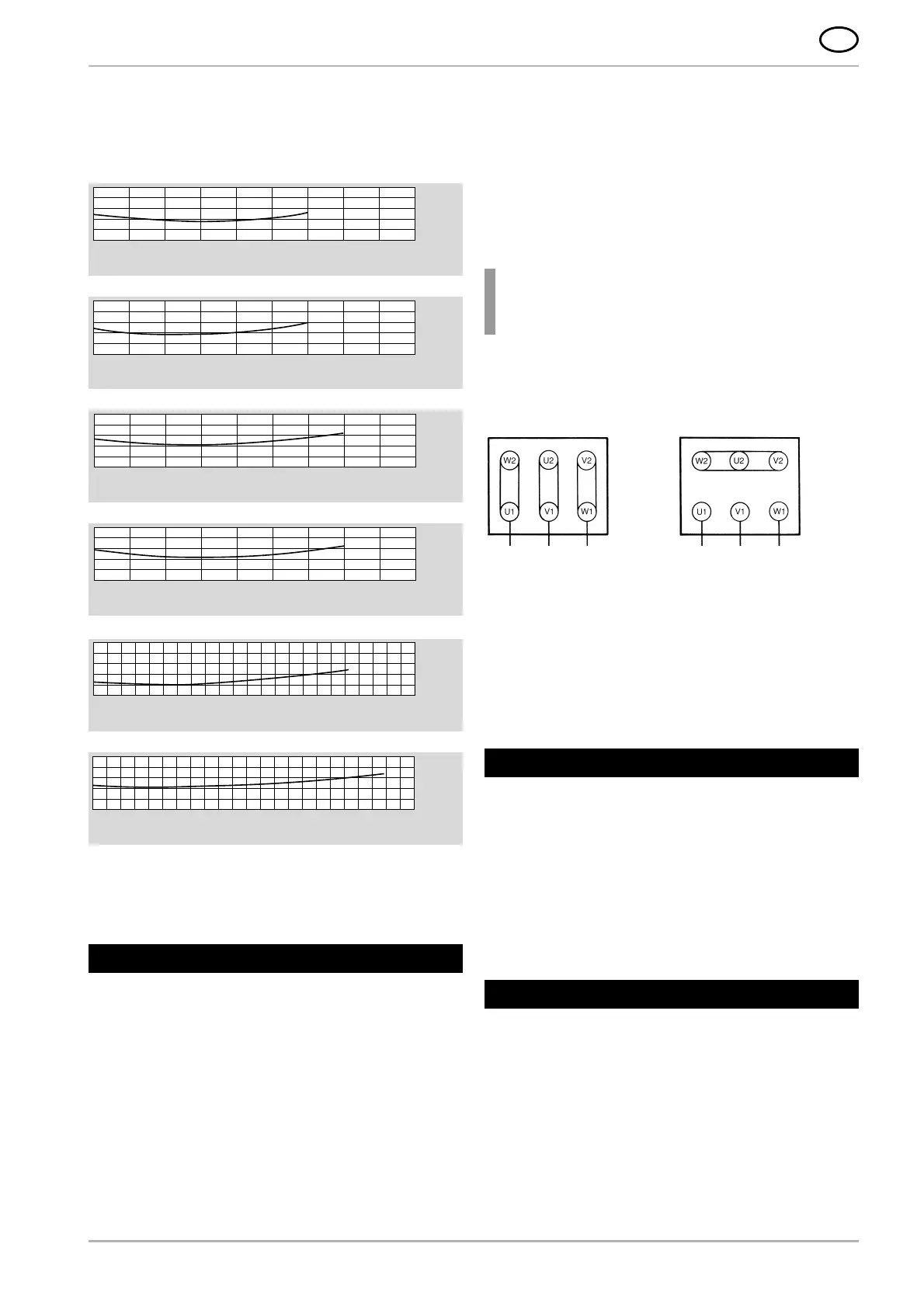

51
SF
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Ilmamäärä V
.
dB(A)
äänen painetaso
L
A
85
80
75
RD 62 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Ilmamäärä V
.
dB(A)
äänen painetaso
L
A
85
80
75
RD 62 60 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Ilmamäärä V
.
dB(A)
äänen painetaso
L
A
90
85
80
75
RD 64 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Ilmamäärä V
.
dB(A)
äänen painetaso
L
A
90
85
80
75
RD 64 60 Hz
2.6 Äänitaso
Äänitaso on verrannollinen käytön tehoon. Katso liitteenä oleva
käyrä. Tietyissä epäsuotuisissa sovellutuksissa vaaditaan
äänenvaimennusta.
Suosittelemme käyttäjää mittaamaan äänitason.Käyttäjäntäytyy
mitata äänitaso tarkistaakseen, että lain määräämät raja-arvot
äänitasosta työpaikalla eivät ylity puhaltimen läheisyydessä.
3.1 Kuljetus
● Tarkista ennen asennusta ja käyttöönottoa, että osat eivät ole
vaurioituneet kuljetuksen aikana.
● Puhallin tulee suojata kosteudelta, eikä sitä saa säilyttää
suojaamattomana ulkotiloissa.
● Kiinnitä nostomekanismi huolellisesti. Käytä ainoastaan
mekanismia, jossa on riittävästi voimaa.
3.2 Kiinnitys ja asennus
● Kiinnitä puhallin vaakasuoraan ja katso, että se on suojattu
sään vaikutuksilta.
● Kiinnitä puhallin vakaalle ja kiinteälle alustalle ruuveilla.
● Jalustallinen puhallin; kiinnitettävä ruuveilla tukevasti vakaalle
ja tasaiselle alustalle.
● Varusta avoimet imupuolen ja painepuolen liittimet suojaver-
koilla (DIN EN ISO 13857).
3 Asennus
3.3 Sähkökytkentä
Huom!
Tähän lukuun sisältyvät työt saa ainoastaan valtuu-
tettu sähköasentaja suorittaa. Kytke puhallin kyt-
kentäkaavion mukaisesti kytkentärasiaan paikallisia
määräyksiä noudattaen.
Puhallin on varustettu kolmivaihemoottorilla vaihtovirtaa
varten.
● Moottorin tulee olla varustettu moottorisuojalla.
● Maadoituskytkentä on kytkentärasiassa.
Pyörimissuunnan tarkistus
Käynnistä puhallin.
Puhallinpyörän pyörimissuunnan täytyy olla sama kuin puhallin-
kaavussa olevan nuolen.Jos niin ei ole, vaihda vaiheet L1 ja L3.
Jos moottorin nimellisvirta ylittyy käytössä, tarkista
syöttöjännite ja että taajuus pitää paikkansa merkkikilvessä
olevien tietojen kanssa.
Puhaltimissa, joita ei voida hyödyntää koko ominaiskäyrän
mitalla, moottori voi ylikuormittua, koska kuormitus on liian
pieni (liian suuri virrankäyttö). Tässä tapauksessa virtaus tulee
kuristaa kuristusventtiilin avulla joko paine- tai imupuolella.
Puhallin on suojattava tärinältä ja kolhuilta.
4 Käyttö
Kuluvat osat kuuluvat voimassa olevien takuuvaatimusten piiriin
ja ne on huollettava suositeltujen huoltovälien mukaisesti.
Kuluvien osien (kuulalaakerit ja suodattimet) kestoikä riippuu
käyttötuntien lukumäärästä, rasituksesta ja muista vaikutuksista,
kuten lämpötilasta jne.
5.1. Kuulalaakerit
Puhallin on varustettu suljetuilla urakuulalaakereilla, joita ei
tarvitse voidella ja joiden kestoikä on vähintään 22 000
käyttötuntia. On suositeltavaa vaihtaa kuulalaakerit ennen
tämän kestoiän (väh. 22 000 tuntia) saavuttamista.
Jatkuvassa 24 tunnin käytössä päivittäin ei käyttöajan pitäisi
ylittää 30 kuukautta.
5 Huolto
☛
L1 L2 L3
(L3) (L1)
-kytkentä
(matalampi jännite)
L1 L2 L3
(L3) (L1)
-kytkentä
(korkeampi jännite)
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Ilmamäärä V
.
dB(A)
Äänen painetaso
L
A
95
90
85
80
RD 65 50 Hz
m
3
/min
m
3
/h
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Ilmamäärä V
.
dB(A)
Äänen painetaso
L
A
95
90
85
80
RD 65 60 Hz
m
3
/min
m
3
/h
● Moottorin tuuletuksen tulee olla riittävä.
Sallitut ympäristölämpötilat:
Standardimoottorit –20°– +60°C
vakiojännitteellä (maks. ±10 % jännitetoleranssi) ja
vakiotaajuudella 50 Hz tai 60 Hz
Erikoismoottorit –20°– +40°C:
monijännitealueella (50 Hz ja/tai 60 Hz)
FU-/FUK-sarjasta
UL-hyväksynnällä
