INFORMATIE VOOR DE INSTALLATEUR
Verticale dakdoorvoer met kniestuk voor concentrisch rookkanaal
Aanbevolen wordt om eerst de
verkleiner USVK naar afvoermateriaal
150/100 te gebruiken.
INSTALLER INFORMATION

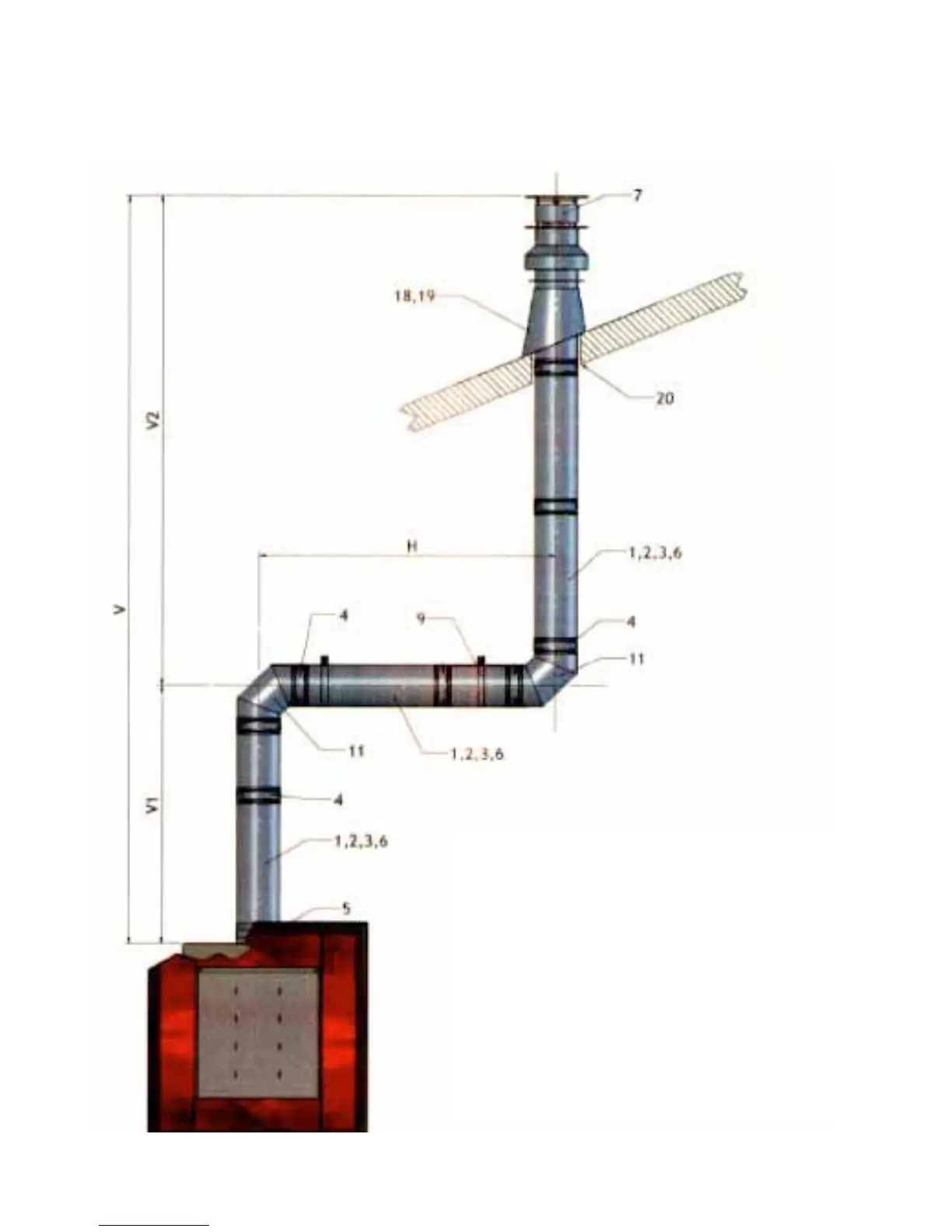

Vertical Roof Mounted Termination with Elbow for Rigid Concentric Flue
In this situation we recommend to use a reducer
USVK towards ue dimension 150/100.
Distance “H” = 0 - 3m (min – max)
Distance “V1” = 500mm - 10m (min – max)
Distance “V2” = 500mm - 10m (min – max)
Distance “V” = (=V1 + V2) = 1-11m (min – max)
Distance “V” = 2 times distance “H” (min)
