Page 3 98674C (Rev. E - 12/12)
LZWSR*1B

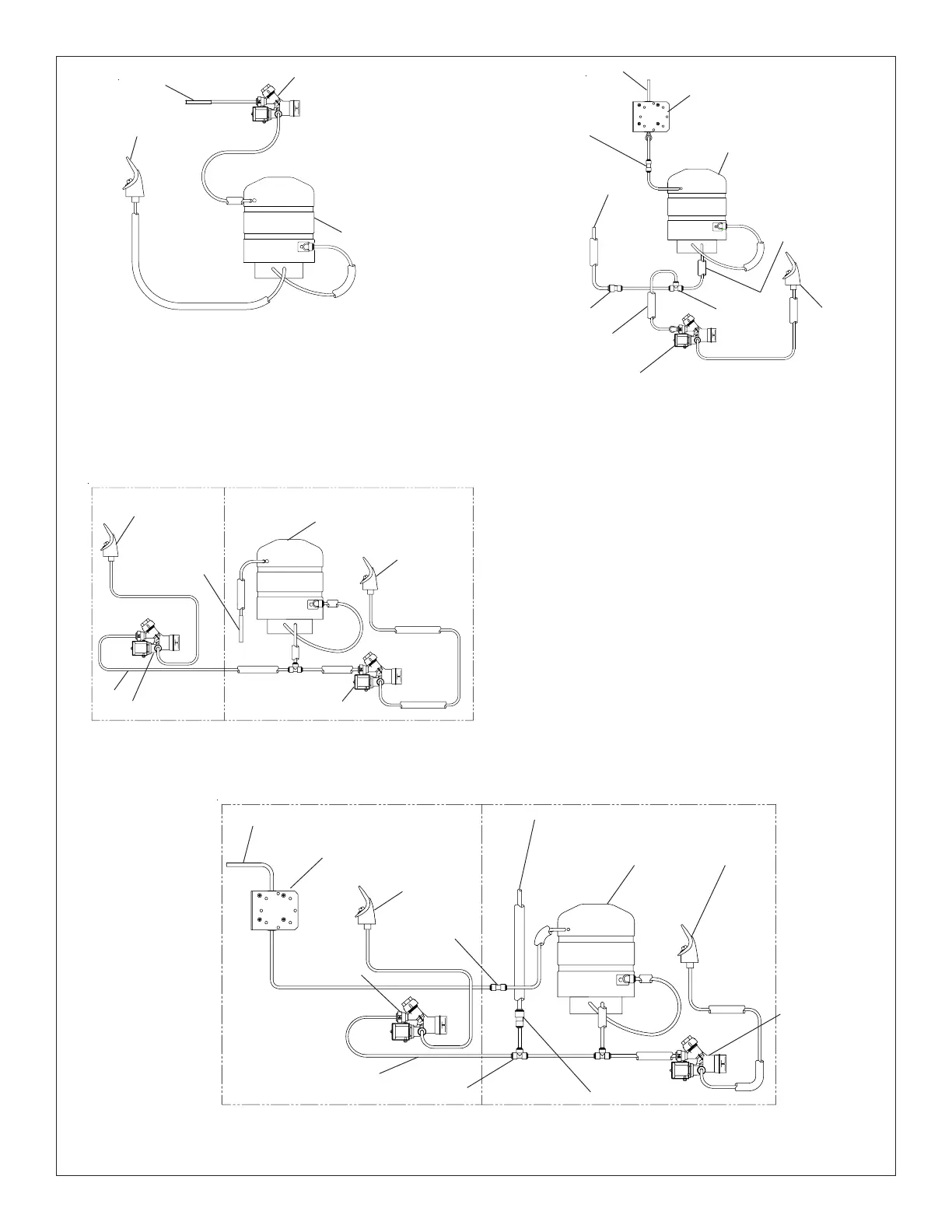

Fig. 3A
Standard EZ Two Level
Pressurized Plumbing Diagram
EZ Two Level Plumbing Diagram after Filter Installation
& Bottle Filler Water Line Addition
Fig. 4A
R.H. Refrig. unit
L.H. Non-Refrig unit
Evaporator
Bubbler
Water Inlet
Bubbler
H
R.H. Refrig. unit
L.H. Non-Refrig unit
Fig. 3
EZ Non-Pressurized
Plumbing Diagram
Evaporator
Bubbler
Solenoid Valve
Water Inlet
B
C
A
EZ Plumbing Diagram after
Filter Installation &
Pressurization Modifications
Bubbler
Filter Assembly
3/8” Water Line
from Bottle
Filling Unit
Evaporator
Solenoid Valve
1/4” Tee
3/8” To 1/4” Union
3/8” Water Inlet
D
E
F
G
Fig. 4
Solenoid Valve
Solenoid Valve
1/4” Union
Tube Insulation
Tube Insulation
Bubbler
BubblerEvaporator
3/8” Water Inlet
1/4” Tee
3/8” To 1/4” Union
3/8” Water Line from
Bottle Filling Unit
H
Filter Assembly
1/4” Union
Solenoid Valve
Solenoid Valve
