Installazione-Uso / Installation-User manual FL-FLR100 13
SEZIONE LINEA CONVENZIONALE
Il rivelatore lineare dispone di una sezione circuitale di connessione per il collegamento alla linea di
rivelazione di una centrale di tipo convenzionale.
Il dip-switch DS9 consente di abilitare al funzionamento la sezione “linea convenzionale”; portando il DS9 in
posizione ON il rivelatore lineare gestisce la sezione di linea nel seguente modo:
• controllo continuativo della presenza della tensione di linea proveniente dalla centrale
convenzionale; un interruzione di tale tensione comporta, la cancellazione di qualsiasi condizione di
allarme e/o guasto e il ripristino a normale funzionamento del rivelatore lineare;
• la condizione di preallarme e/o di allarme è segnalata alla centrale mediante un assorbimento in
corrente da parte della sezione “linea convenzionale” direttamente sulla linea rivelazione della
centrale.
La connessione fisica con centrale deve essere eseguita sull’unità Rx o Tx/Rx e solo su tale unità deve
essere portato ad ON il dip-switch DS9; sull’unità trasmettitrice tale dip-switch deve rimanere ad OFF.
Lasciando il dip-switch DS9 in posizione OFF si disabilita questa funzionalità e nessun controllo o azione
viene eseguito sulla sezione “linea convenzionale”.
Si evidenzia che tale collegamento non veicola le condizioni di guasto presenti sul rivelatore alla centrale.
Per ottenere tale funzionalità si suggerisce di utilizzare il relè di guasto interno all’unità Rx o Tx/Rx per
interrompere la continuità elettrica della linea rivelazione con il suo fine-linea (apertura della linea
rivelazione).

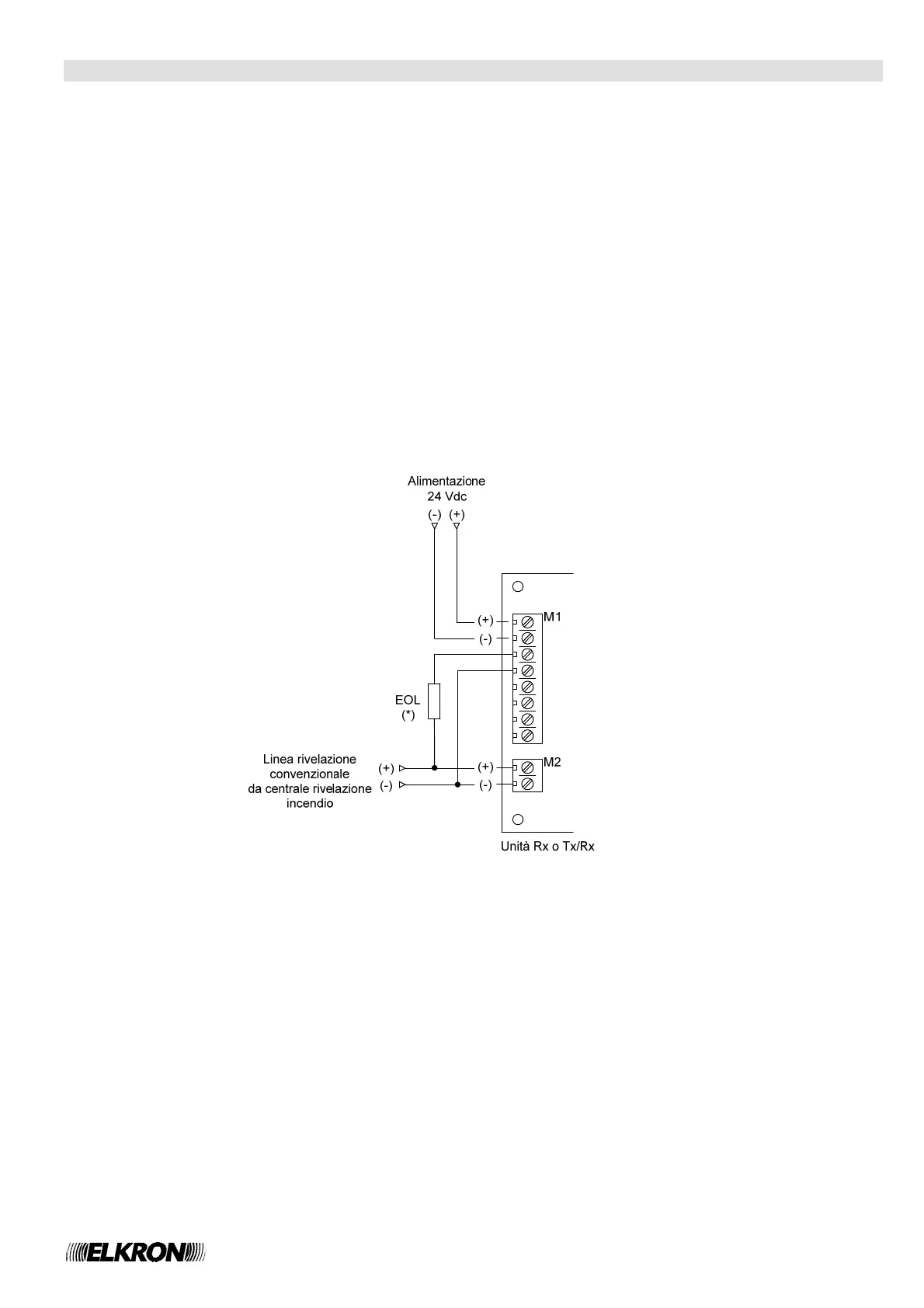

Figura 7 - Esempio di collegamento sulla linea rivelazione di una centrale convenzionale
con generazione del guasto di linea aperta nel caso di guasto dell’unità
(*) Il valore del resistore di fine linea dipende dalla centrale utilizzata. Questo tipo di connessione deve
essere eseguito solo quando l’unità Rx o Tx/Rx è l’ultimo punto della linea rivelazione.
