14 Installazione-Uso / Installation-User manual FL-FLR100
CODICI DI ERRORE
Se durante il funzionamento del rivelatore si verifica una condizione di errore, questa viene segnalata
mediante visualizzazione a display dell’informazione En, dove n è un codice di errore riportato nella tabella
seguente:
Codice
errore
Significato Ripristinabile
1 Errore di autocalibrazione per segnale troppo alto o troppo basso SI
2 Errore di autocalibrazione per segnale instabile SI
3
Errore di saturazione:
il segnale non può essere ulteriormente compensato
SI
4 Errore di trasmissione sulla periferica IIC NO
5 Errore di inizializzazione della dataflash NO
6 Errore di cancellazione di un blocco della dataflash NO
7 Errore di lettura di una word da dataflash NO
8 Errore di scrittura di una word su dataflash NO
9 Errore di trasmissione frame di risposta ad un comando su uart1 NO
La visualizzazione di un errore comporta anche:
• commutazione del relè di guasto
• l’accensione del LED giallo
• il blocco del programma
Gli errori 1 e 2 sono errori tipici relativi alla procedura di autocalibrazione.
L’errore 3 è un errore interno che si verifica a fronte della impossibilità di compensare un segnale con livello
troppo elevato.
I rimanenti errori sono dovuti a cause interne di guasto di periferiche del microcontrollore presente sulla
scheda del rivelatore.
Gli errori ripristinabili possono essere cancellati riportando il dip-switch DS8 di avvio della procedura di
allineamento in posizione ON. I rimanenti errori, invece, non sono ripristinabili ed una loro occorrenza
blocca il programma indefinitamente.
COLLEGAMENTI

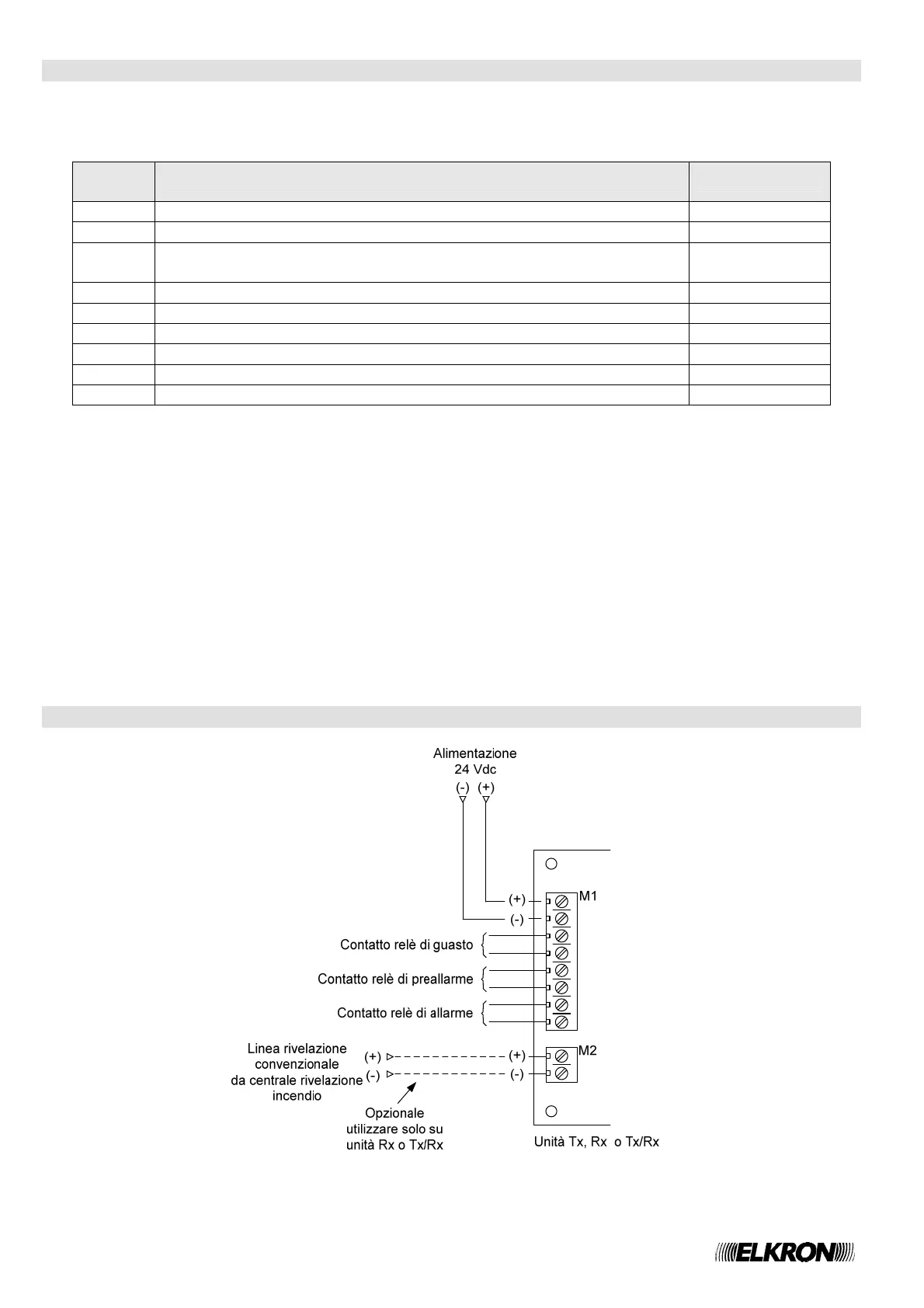

Figura 8 - Esempio di collegamento dell’unità Tx, Rx o Tx/Rx
