6 Installazione-Uso / Installation-User manual FL-FLR100

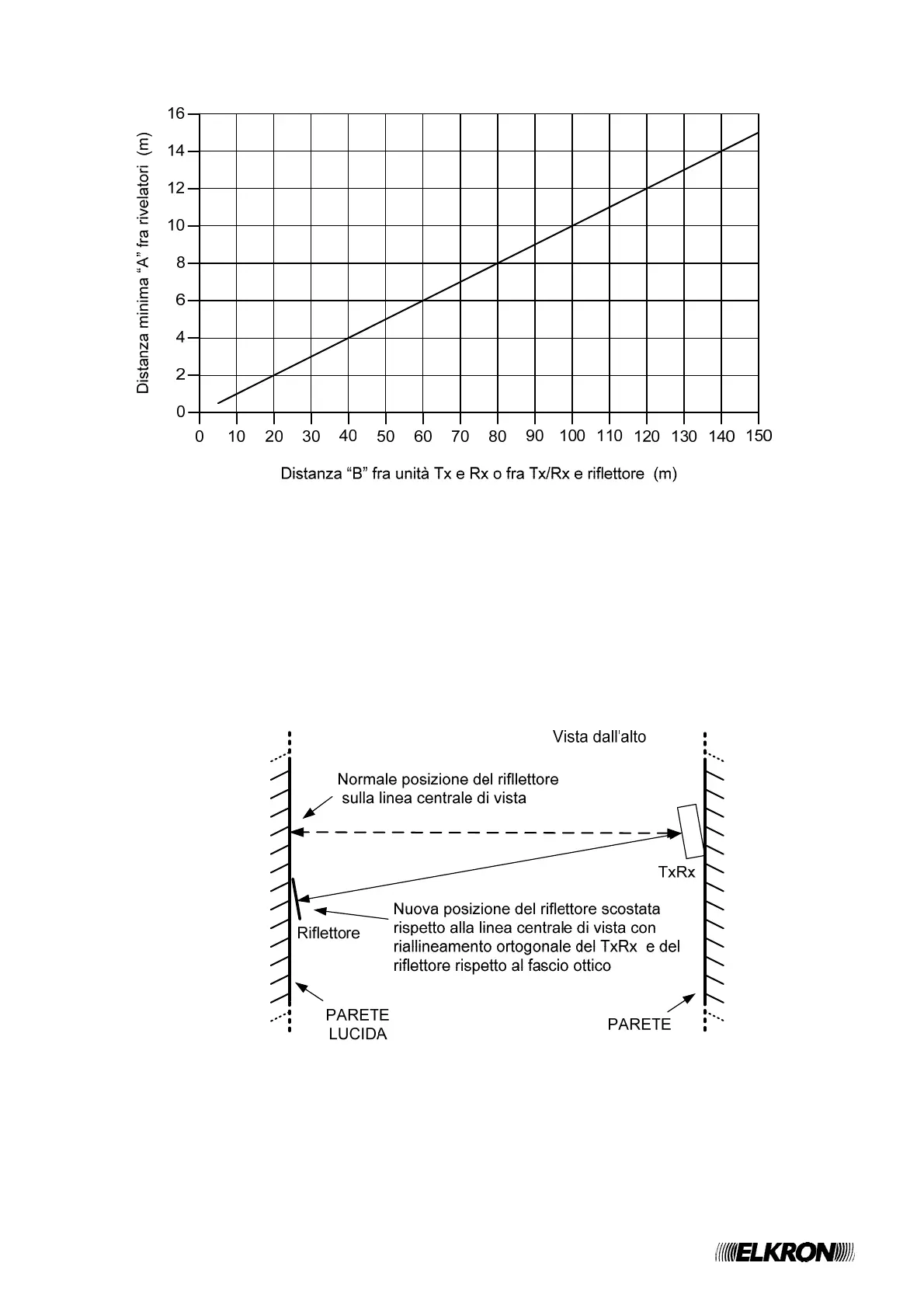

Figura 3 – Installazione con più fasci ottici
(Grafico per la determinazione delle distanze fra rivelatori e le singole unità che compongono ciascun rivelatore)
Oltre a quanto prescritto è fondamentale che il Tx ed il Rx (o il Tx/Rx ed il riflettore passivo) siano
posizionati il più possibile l’uno di fronte all’altro con il fascio di luce generato ortogonale ad entrambi i
dispositivi; il fascio ottico di luce dovrà essere il più possibile parallelo al soffitto e lungo la via di vista.
Fa eccezione l’installazione di un riflettore passivo in un ambiente con pareti lucide (es. pareti di vetro). In
queste condizioni, il posizionamento del riflettore passivo deve essere scostato rispetto alla linea di vista di
circa 30 cm e riallineato rispetto al trasmettitore/ricevitore come visualizzato nella figura sottostante.
Figura 4 - Installazione rivelatore Tx/Rx e relativo riflettore su parete lucida
