(((ELKRON)))
HP501 - HP502L - HP502LG - HP503XP
4

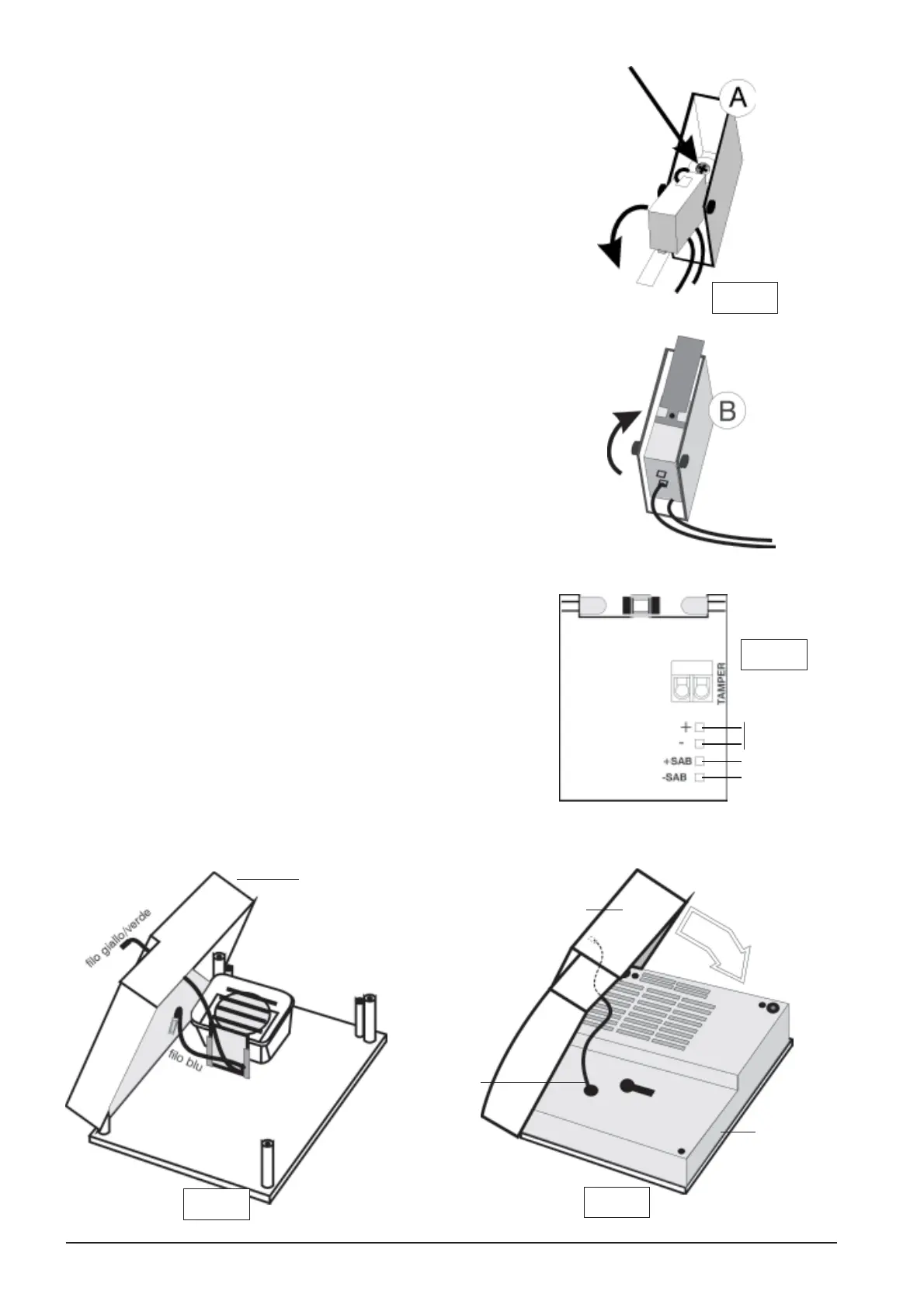

5) Sollevare il micro antiapertura/asportazione dopo aver-
lo liberato da nastro adesivo che lo blocca (A). La vite su
cui appoggia il micro è tarata in fabbrica affinchè la leva,
in presenza del coperchio, chiuda il contatto. Se così
non fosse, per irregolarità del muro di appoggio, avvitare
o svitare la vite quanto basta. Richiudere il micro (B).
6) Inserire l'accumulatore 12V 1,9Ah nell'apposito
alloggiamento e collegare i faston: filo rosso al positivo,
filo nero al negativo. Una eventuale inversione di polarità
provoca l'accensione della lampada di protezione. Alla
prima alimentazione la sirena non suona e il flash lam-
peggia. La predisposizione al funzionamento si avrà
dopo l'applicazione dei segnali di blocco (BL) e del
segnale TC.
7) COLLEGAMENTO DEL DISPOSITIVO ANTISCHIUMA-
ANTIPERFORAZIONE (SUI MODELLI PREPOSTI)
• Alimentare il dispositivo collegando il filo rosso al
morsetto 3 e il filo nero al morsetto 2 del modulo sirena
(figura 4).
• Collegare l'uscita tamper ai morsetti 7 ed 8 del modulo
(figura 4).
• Inserire il faston con cavo blu sul connettore collocato
all'interno della gabbia interna di protezione (vedi
figura 5); far passare il faston con cavo giallo-verde
attraverso l'apposito foro sulla gabbia;
• Chiudere e fissare con le apposite viti la gabbia interna
di protezione.
• Inserire il faston con cavo giallo-verde sul connettore
collocato all'interno del coperchio (vedi figura 6)
IMPORTANTE: la protezione anti-perforazione è operati-
va solo se è montata la gabbia interna.
gabbia
interna
fig. 5
filo
giallo-
verde
fig. 6
gabbia
interna
fig. 4
coperchio
fig. 3
ALIM.
COP. INTERNO
COP. ESTERNO
