(((ELKRON)))
HP501 - HP502L - HP502LG - HP503XP
5
9) Chiudere e fissare con le apposite viti il coperchio ester-
no.

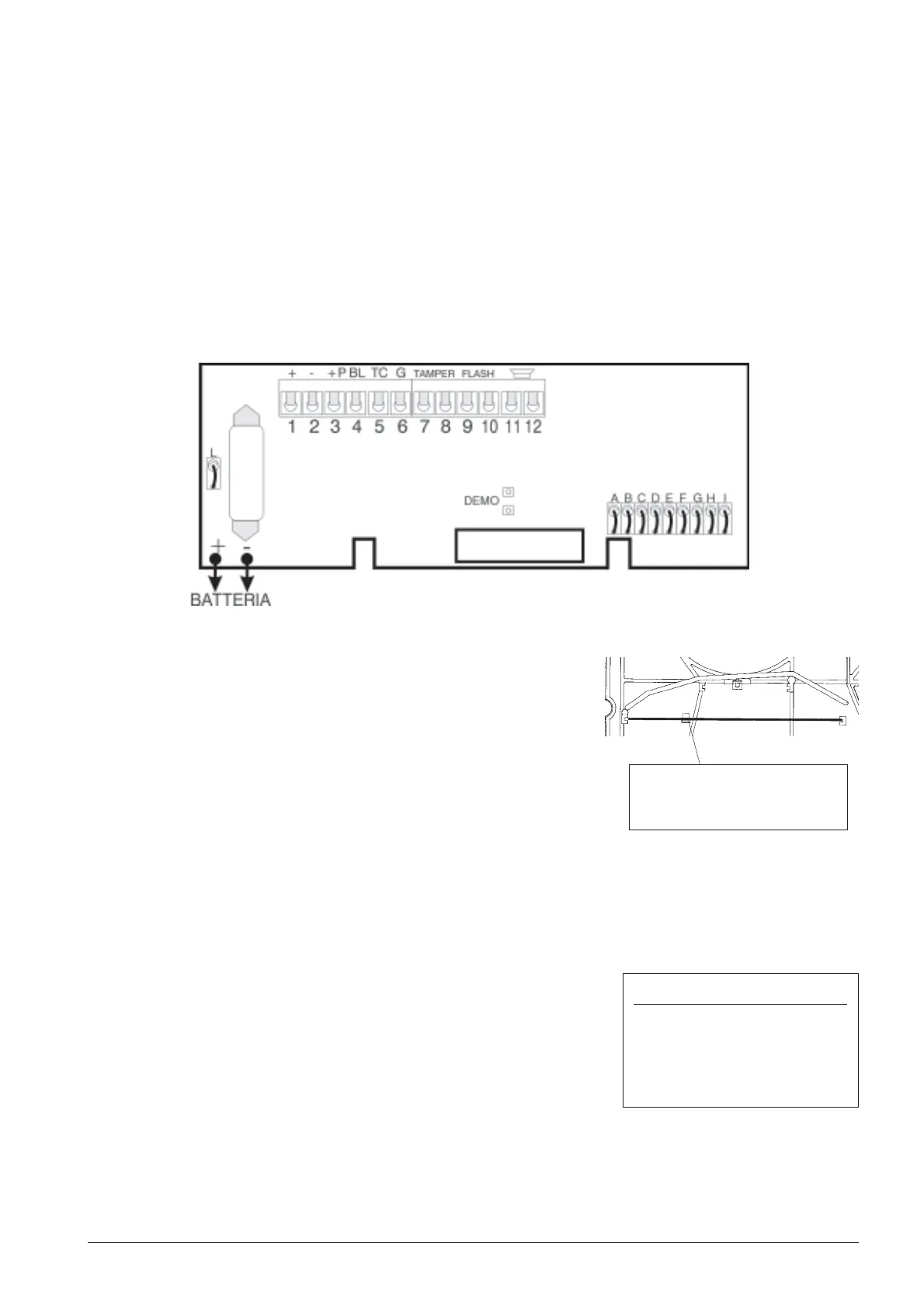

3.00 Morsettiera HP502/HP503
1 + Positivo di alimentazione del modulo
2 - Negativo di alimentazione
3 +P Positivo disponibile per per l'alimentazione del di-
spositivo antischiuma-perforazione (se presente)
4 BL Ingresso di comando programmabile NC o bilancia-
to (6K8 +/- 5% in dotazione), riferito a positivo o a
negativo (vedi cap.5.04)
5 TC Ingresso TC per il blocco del flash da collegare al TC
della centrale, programmabile NC o bilanciato, rife-
rito a positivo o a negativo (vedi cap.5.04)
6 G Uscita guasto; normalmente fornisce un positivo che
viene a mancare per interruzione della lampada del
flash, assenza di alimentazione, batteria bassa
7/8 Morsetti di appoggio per collegare i fili del micro
antiapertura-asportazione e dell'eventuale scheda
antischiuma-perforazione e portarli all'ingresso 24h
della centrale
9/10 Collegamento flash
11/12 Collegamento tromba (protetto dal cortocircuito)
TAMPER
Il controllo sull'assenza di
alimentazione da centrale
è attivo solo se gli ingressi
della sirena sono bilanciati
NOTA
Per estrarre la scheda madre
premere al centro sul lato sal-
dature e sganciarla dal dentino
