Elvox 6209 - Page 22

22
P
L
K
C
K
A - Art. 6209
A - Art. 6209
F - Art. 6922
C
4
T2
5
6S
T1
2
1
A
T4
-
+
C
B
VIDEO
T3
6P
Art. 732F
Art. 732F
Art. 732F
6P
T3
VIDEO
B
C
+
-
T4
A
1
2
T1
6S
5
T2
4
1
2B1B2
B1
EXT-
EXT+
B2
X
PA
M
M
S+
+12V
S-
CA
SR
F1
F2
M
-L
VLED
PRI
028V
2
1

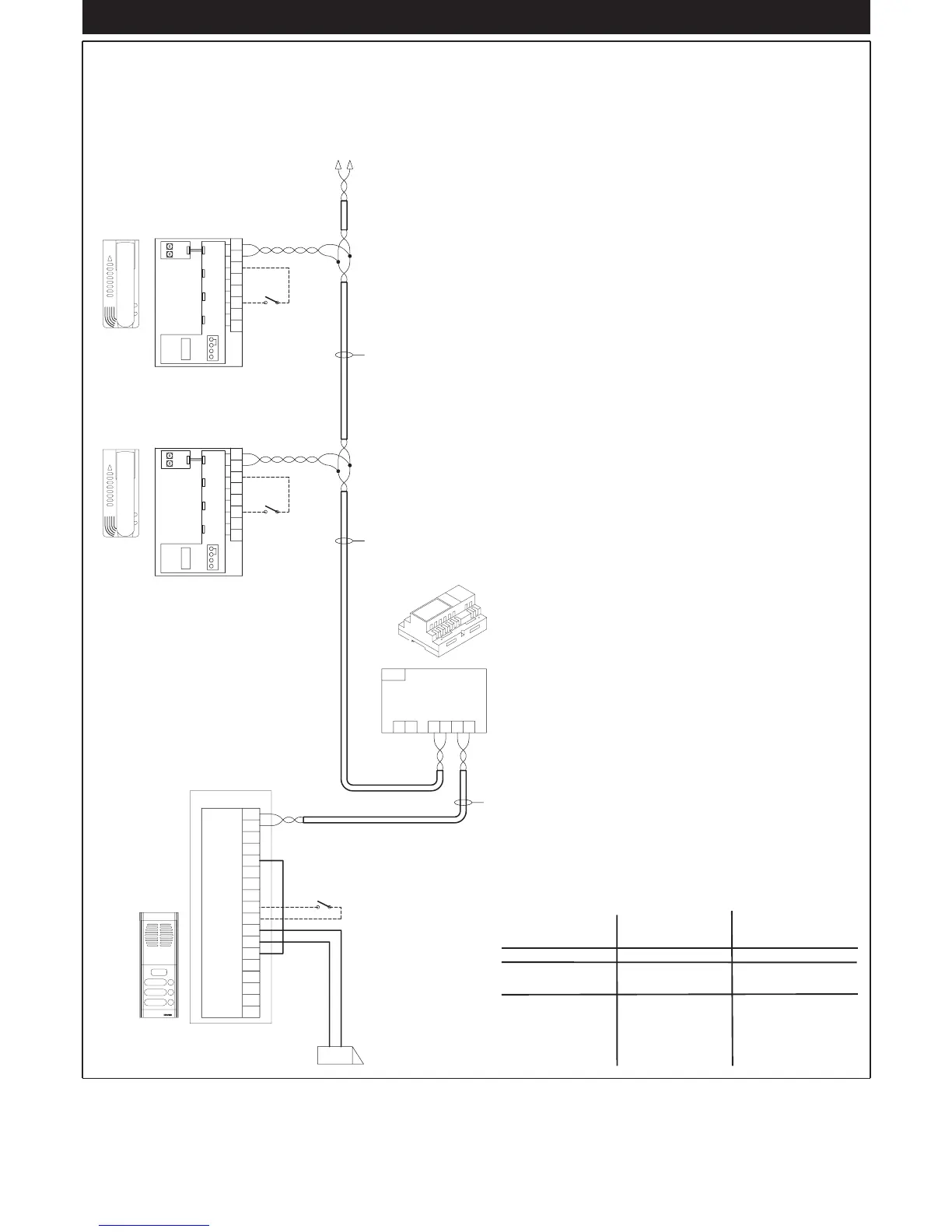

IMPIANTO CITOFONICO MONO E PLURIFAMILIARE CON CITOFONI ART. 6209 ED UNA TARGA AUDIO (RIF. SC5401)
SINGLE AND MULTIPLE RESIDENCE SYSTEM WITH INTERPHONES type 6209 AND ONE AUDIO ENTRANCE PANEL (Ref. SC5401)
SYSTÈME DE PORTIER AUDIO MONO ET PLURIFAMILIAL AVEC PORTIERS AUDIO ART. 6209 ET UNE PLAQUE AUDIO (RÉF. SC5401)
EIN- UND MEHRFAMILIEN-SPRECHANLAGE MIT HAUSTELEFONEN ART. 6209 UND EINER TÜRSTATION (NR. SC5401)
INSTALACIÓN DE PORTEROS ELÉCTRICOS UNIFAMILIAR Y PLURIFAMILIAR CON TELÉFONOS ART. 6209 Y UNA PLACA AUDIO (REF.
SC5401)
INSTALAÇÃO DE PORTEIRO ELÉCTRICO MONO E PLURIFAMILIAR COM TELEFONES ART. 6209 E UMA BOTONEIRA AUDIO (REFª.
SC5401)
SCHEMA - DIAGRAM - SCHÉMA - SCHALTPLAN - ESQUEMA
A - CITOFONO Art. 6209
C - TARGA ESTERNA AUDIO Art. 89F3/.., 89F4
F - ALIMENTATORE Art. 6922
K - PULSANTE CHIAMATA FUORIPORTA
L - SERRATURA ELETTRICA 12Vcc
P - COMANDO APRIPORTA
A - PHONE Type 6209
C - AUDIO ENTRANCE PANEL Type 89F3/..., 89F4
F - POWER SUPPLY Type 6922
K - PUSH-BUTTON FOR OUTDOOR CALL
L - 12V ELECTRIC LOCK
P - LOCK RELEASE CONTROL
A - POSTE ART. 6209
C - PLAQUE DUE RUE AUDIO ART. 89F3/..., 89F4
F - ALIMENTATION ART. 6922
K - POUSSOIR POUR APPEL PORTE PALIÈRE
L - GÂCHE ÉLECTRIQUE 12V ~
P - COMMANDE OUVRE PORTE
A - HAUSTELEFON ART. 6209
C - AUDIO-KLINGELTABLEAU ART. 89F3/..., 89F4
F - NETZGERÄT ART. 6922
K - WOHNTÜRRUFTASTE
L - ELEKTRISCHES TÜRSCHLOSS 12V ~
P - TÜRÖFFNUNGSSTEUERUNG
A - INTERFONO ART. 6209
C - PLACA AUDIO ART. 89F3/..., 89F4
F - ALIMENTADOR ART. 6922
K - PULSADOR LLAMADA PUERTA APAR-
TAMIENTO
L - CERRADURA ELÉCTRICA 12V ~ 1A
P - MANDO ABREPUERTA
Sezione conduttori - Conductor section
Sections des conducteurs-Leiterqueschnitt
Secciones conductores-Secção condutores
Morsetti-Terminals Ø fino a 10m-Ø up to 10m Ø fino a 150m-Ø up to 150m
Bornes-Klemmen Ø jusqu’à 10m-Ø bis 10m Ø jusqu’à 150m.-Ø bis 150m
Bornes-Terminais Øhasta 10m - até 10m Ø hasta 150m - até 150m
1, 2, B1, B2 0,5 mm
2
0,5 mm
2
Cavo -Cable
Câble - Kabel Art. 732F Art. 732F
Cable - Cabo
Serratura elettrica
Electric lock
Gâche électrique 1,5 mm
2
Elektrisches Türschloss
Cerradura eléctrica
Trinco eléctrico
RETE - MAINS
RÉSEAU - NETZ
RED - REDE
A - TELEFONO ART. 6209
C - BOTONERIA AUDIO ART. 89F3/..., 89F4
F - ALIMENTADOR ART. 6922
K -
BOTÃO PARA CHAMADA NO PATAMAR
L - TRINCO ELÉCTRICO 12V ~ 1A
P - COMANDO ABREPORTA
