SCHEMA - DIAGRAM - SCHÉMA - SCHALTPLAN - ESQUEMA
K
K
K
D
P
L
D
6P
T3
VIDEO
B
C
+
-
T4
A
1
2
T1
6S
5
T2
4
B
C
A
F - Art. 6922
Art. 732F
Art. 732H
B - Art. 6009 + 6209 + 6145
Art. 6009/C + 6209 + 6145
Art. 732F
Art. 732H
Art. 732F
Art. 732H
Art. 732F
Art. 732H
B - Art. 6309
Art. 6309/C
B - Art. 6601
Art. 660C
13
1
3
2
12
4
V3
M
+12
CH
M
2
E-
FP
E+
1
2
1
PRI
B22
1
B1
28V0
EXT+
EXT-
M
PA
X
VLED
B1
B2
S+
S-
F2
F1
SR
-L
+12V
M
M
CA
B
C
A

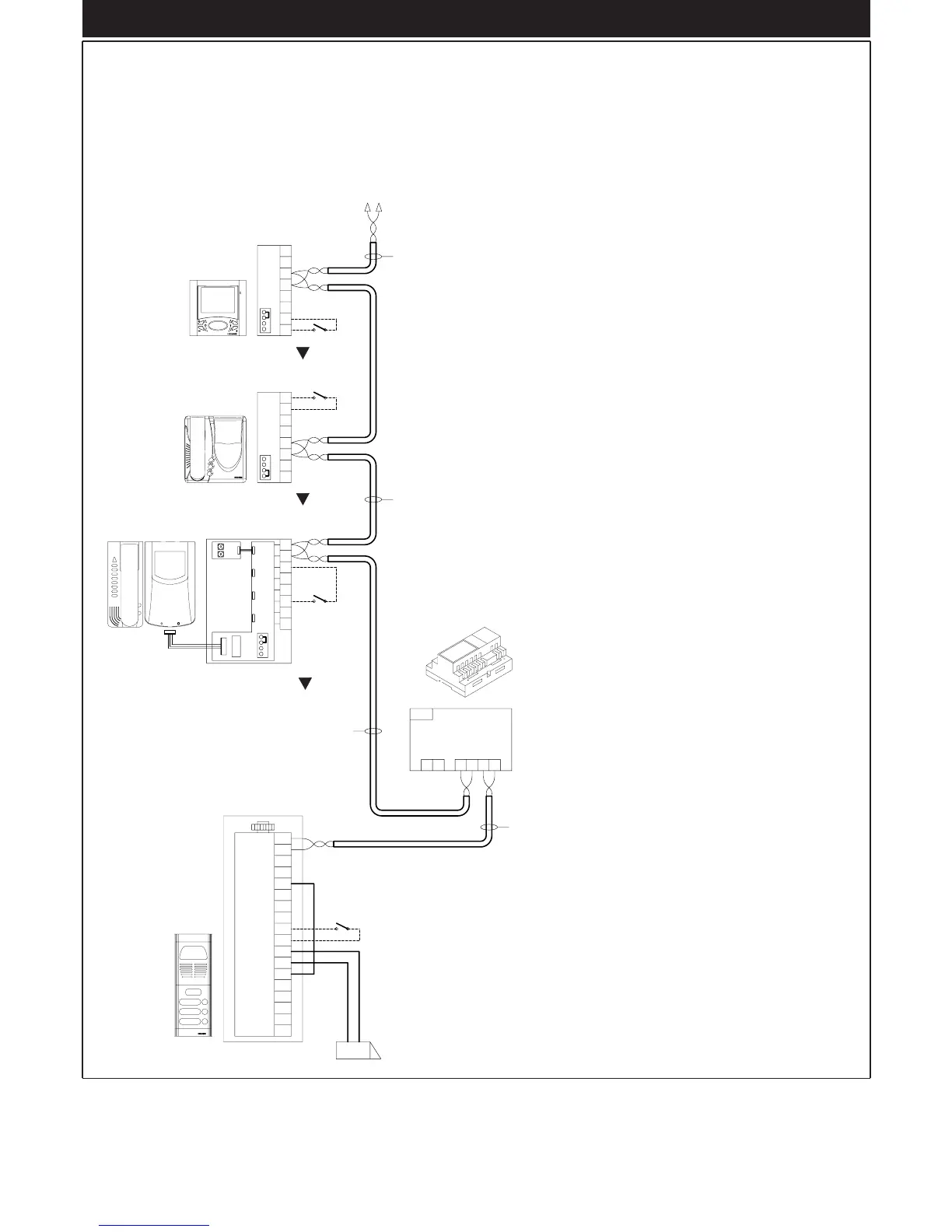

IMPIANTO VIDEOCITOFONICO MONO E PLURIFAMILIARE CON VIDEOCITOFONI SERIE PETRARCA, GIOTTO, 6600 ED UNA TARGA
VIDEO (RIF. SC5416)
SINGLE AND MULTIPLE RESIDENCE SYSTEM WITH INTERPHONES type 6209 AND ONE AUDIO ENTRANCE PANEL (Ref. SC5401)
SYSTÈME DE PORTIERS VIDÉO MONO ET PLURIFAMILIAL AVEC PORTIERS VIDÉO DES SÉRIES PETRARCA, GIOTTO, 6600 ET UNE PLA-
QUE VIDÉO (RÉF. SC5416)
EIN- UND MEHRFAMILIEN-VIDEOSPRECHANLAGE MIT VIDEOHAUSTELEFONEN DER SERIE PETRARCA, GIOTTO, 6600 UND EINER
VIDEO-TÜRSTATION (NR. SC5416)
INSTALACIÓN DE VÍDEO-PORTEROS UNIFAMILIAR Y PLURIFAMILIAR CON VÍDEO-PORTEROS DE LAS SERIES PETRARCA, GIOTTO O
6600 Y UNA PLACA VÍDEO (REF. SC5416)
INSTALAÇÃO DE VIDEOPORTEIRO MONO E PLURIFAMILIAR COM MONITORES SÉRIE PETRARCA, GIOTTO, 6600 E UMA BOTONEIRA
DE VÍDEO (REFª. SC5416)
*
*
*
B - VIDEOCITOFONO Art. 6309, 6309/C, 6601, 660C,
6009+6209+6145, 6009/C+6209+6145
D - TARGA ESTERNA VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
F - ALIMENTATORE Art. 6922
K - PULSANTE CHIAMATA FUORIPORTA
L - SERRATURA ELETTRICA 12Vcc
P - COMANDO APRIPORTA
B - MONITOR Type 6309, 6309/C, 6601, 660C,
6009+6209+6145, 6009/C+6209+6145
D -
VIDEO ENTRANCE PANEL Type 89F5/.., 89F5/C.., 89F7, 89F7/C.
F - POWER SUPPLY Type 6922
K - PUSH-BUTTON FOR OUTDOOR CALL
L - 12V ELECTRIC LOCK
P - LOCK RELEASE CONTROL
B - MONITEUR Art. 6309, 6309/C, 6601, 660C,
6009+6209+6145, 6009/C+6209+6145
D - PLAQUE DUE RUE VIDÉO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C.
F - ALIMENTATION ART. 6922
K - POUSSOIR POUR APPEL PORTE PALIÈRE
L - GÂCHE ÉLECTRIQUE 12V ~
P - COMMANDE OUVRE PORTE
B - MONITOR Type 6309, 6309/C, 6601, 660C,
6009+6209+6145, 6009/C+6209+6145
D - VIDEO-KLINGELTABLEAU Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
F - NETZGERÄT ART. 6922
K - WOHNTÜRRUFTASTE
L - ELEKTRISCHES TÜRSCHLOSS 12V ~
P - TÜRÖFFNUNGSSTEUERUNG
B - MONITOR Type 6309, 6309/C, 6601, 660C,
6009+6209+6145, 6009/C+6209+6145
D - PLACA VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
F - ALIMENTADOR ART. 6922
K - PULSADOR LLAMADA PUERTA APARTAMIENTO
L - CERRADURA ELÉCTRICA 12V ~ 1A
P - MANDO ABREPUERTA
RETE - MAINS
RÉSEAU - NETZ
RED - REDE
B - MONITOR Type 6309, 6309/C, 6601, 660C,
6009+6209+6145, 6009/C+6209+6145
D - BOTONERIA VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
F - ALIMENTADOR ART. 6922
K -
BOTÃO PARA CHAMADA NO PATAMAR
L - TRINCO ELÉCTRICO 12V ~ 1A
P - COMANDO ABREPORTA
