Installazione
Terminazione Bus per stabilizza-
zione del segnale video
All’interno del citofono è presente un “connet-
tore di terminazione BUS” (A-B-C) per la stabi-
lizzazione del segnale video.
A seconda della configurazione di collega-
mento (citofoni/videocitofoni collegati in serie
o derivati ad un distributore) settare in ponti-
cello sul connettore ABC come descritto nella
nota “Terminazione bus per impianti DUE FILI
ELVOX” riportata in seguito, nella sezione
schemi di collegamento.

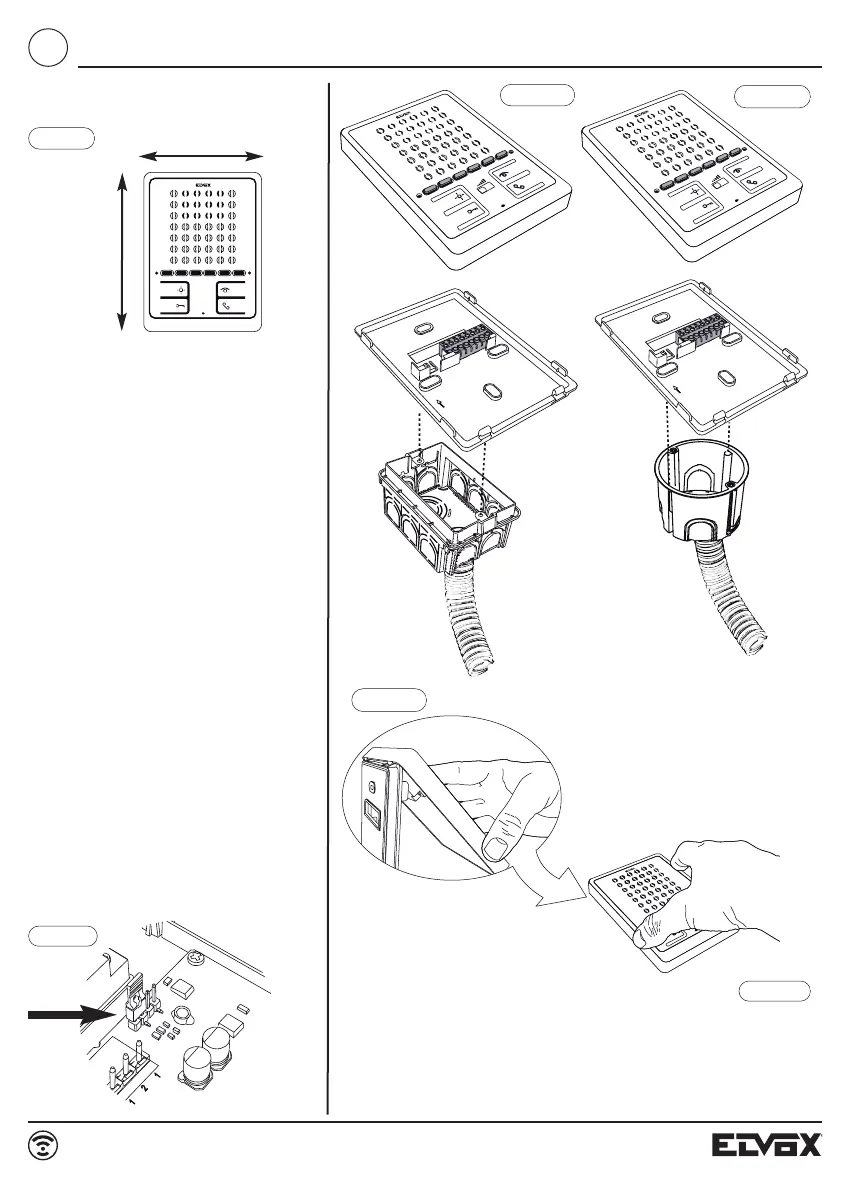

Fig. 6
Fig. 3
Dimensioni:
102 mm
142 mm
Profondità: 23 mm
Procedura per l’installazione a parete:
- Installare il citofono lontano da fonti lu mi no -
se e di calore.
- Fissare il fondo del citofono alla scatola ver-
ticale da incasso rettangolare o rotonda con
le relative viti fornite in dotazione (Fig. 4A,
4B), oppure fissare alla parete mediante due
tasselli.
- Si consiglia di installare il citofono ad una al-
tezza di 1,40m dal pavimento al bordo inferiore.
- Eseguire i collegamenti alla morsettiera (vedi
schemi di collegamento).
- Chiudere il citofono alloggiando il coperchio,
prima nella parte superiore e poi facendo
una leggera pressione sulla parte inferiore,
fino all’aggancio al fondo (Fig. 5A, 5B).
- Per riaprire il citofono sollevare il coperchio
facendo leva con le dita sul lato inferiore.
Fig. 4A
Fig. 5a
Fig. 5b
Fig. 4B
6/60
6901, 6901/D
I
