Elvox ES Series User Manual

- 27 -
0
14V
V

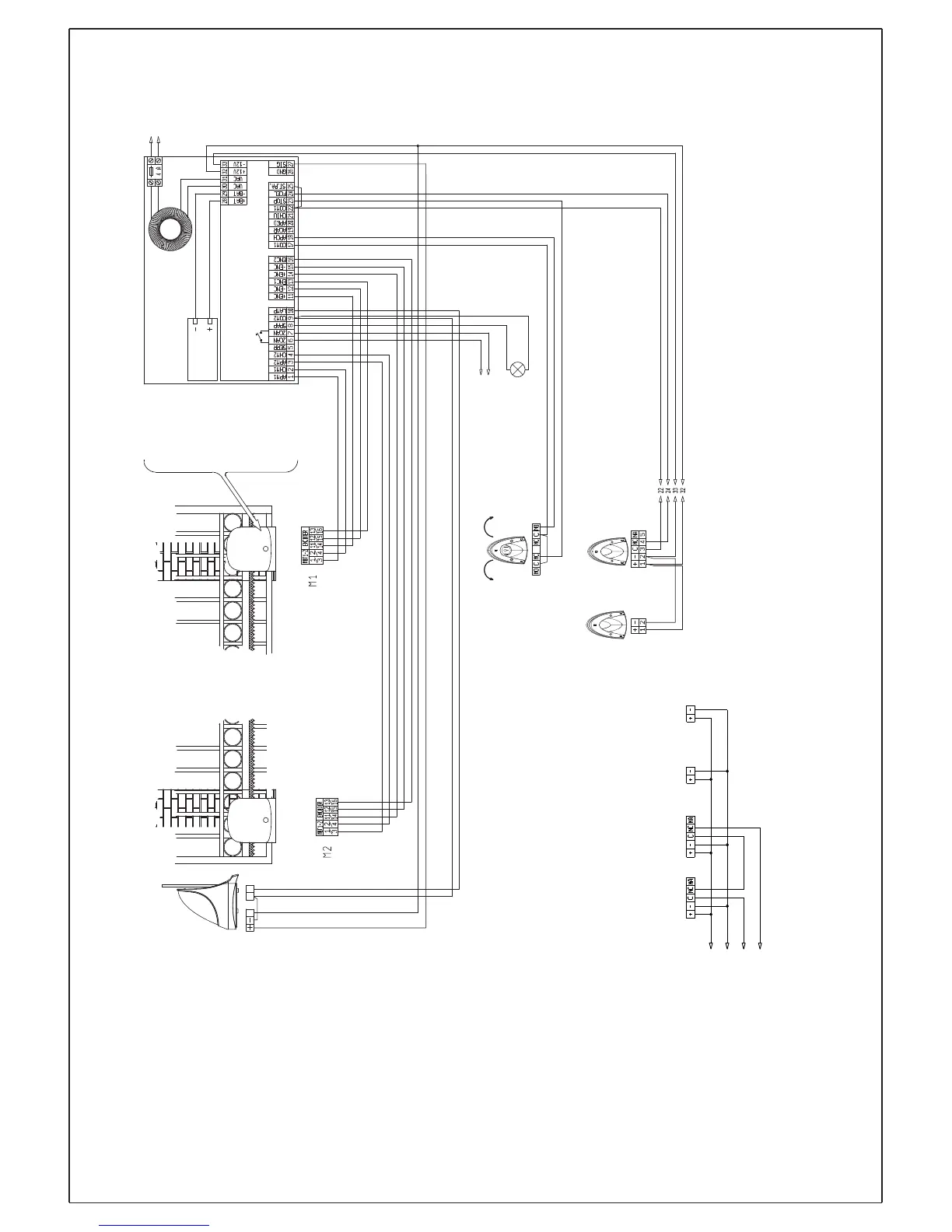

SCHEMA DI COLLEGAMENTO DELLE AUTOMAZIONI ES CON DUE MOTORI
WIRING DIAGRAM FOR AUTOMATIC SYSTEMS ES SERIES WITH TWO MOTORS
SCHALTPLAN DER TORANTRIEBE ART. ES MIT ZWEI ANTRIEBE
SCHÉMA DE RACCORDEMENT DES AUTOMATISMES ES AVEC DEUX MOTEURS
ESQUEMA DE CONEXIONADO DE LAS AUTOMATIZACIONES ES CON DOS ACTUADORES
ESQUEMA DE LIGAÇÃO DO ACTUADOR ES COM 2 MOTORES
Carico massimo Maximum load Charge maximale Maximum Last Carga máxima Carga máxima 10A 250V~
Rete - Mains
Réseau - Netz
Red - Rede
230V~
Scheda elettronica - Electronic card
Carte électronique - Elektronischkarte
Ficha electrónica - Ficha electrónica Art. ZC24
Tra smit ten te Transmitter Émetteur Sender Transmisor Transmissor
Numero disegno Diagram number Schéma Schaltplan Esquema aa3416
STOP
APRE-CHIU DE
OPEN-CLOSE OUVERT-FERME AUF AUS ABRE-CIERRA ABRE-FECHA
Attuatore - Actuator Moteur - Antrieb Actuador -
Actuador
A
B
C
Attuatore - Actuator Moteur - Antrieb Actuador -
Actuador
ES11 - ES12
Attuatore - Actuator Moteur - Antrieb Actuador -
Actuador
Type ES08-ES10
Ricevente
Receiver Récepteur Empfänger Receptor Receptor
A- Trasformatore
Transformer Transformateur Transformator Transformador Transformador
B- Batteria-Battery
Batterie-Batterie Batería-
Batería
Art. ZBA1
C- Spia cancello aperto
Open gate indicator Indicateur de portail ouvert Offen Gitter Anzeiger Indicador reja abierta Indicador de cancela aberta 12V c.c. D.C. max 2W
Una coppia di fotocellule Pair of photocells Couple de photocellules 1 Photozellenpaar Uma pareja de fotocélulas Par de fotocélulas Art. EF04/S
Selettore a chiave
Key selector Selecteur à clé Schlüsselschalter Selector a llave Selector a chave Art. EDE4
2 coppie di fotocellule 2 Pairs of photocells 2 couple de photocellules 2 Photozellenpaare 2 parejas de fotocélulas Dos pares de fotocélulas Art. EF04
2° Trasmittente Transmitter Émetteur Sender Transmisor Transmissor
2° Ricevente Receiver Récepteur Empfänger Receptor Receptor
1° Ricevente Receiver Récepteur Empfänger Receptor Receptor
1° Trasmittente Transmitter Émetteur Sender Transmisor Transmissor
32 33 22 24
Lampeggiante con antenna, supporto e ricevitore Flashing warning light with aerial, support and receiver Clignotant avec antenne, support et récepteur Blinklicht mit Antenne, Halterung und Empfänger Relampagueador con antena, soporte y receptor Sinalizador luminoso intermitente com antena, suporte e receptor Art. EL10
