27
RS09/RS09.120

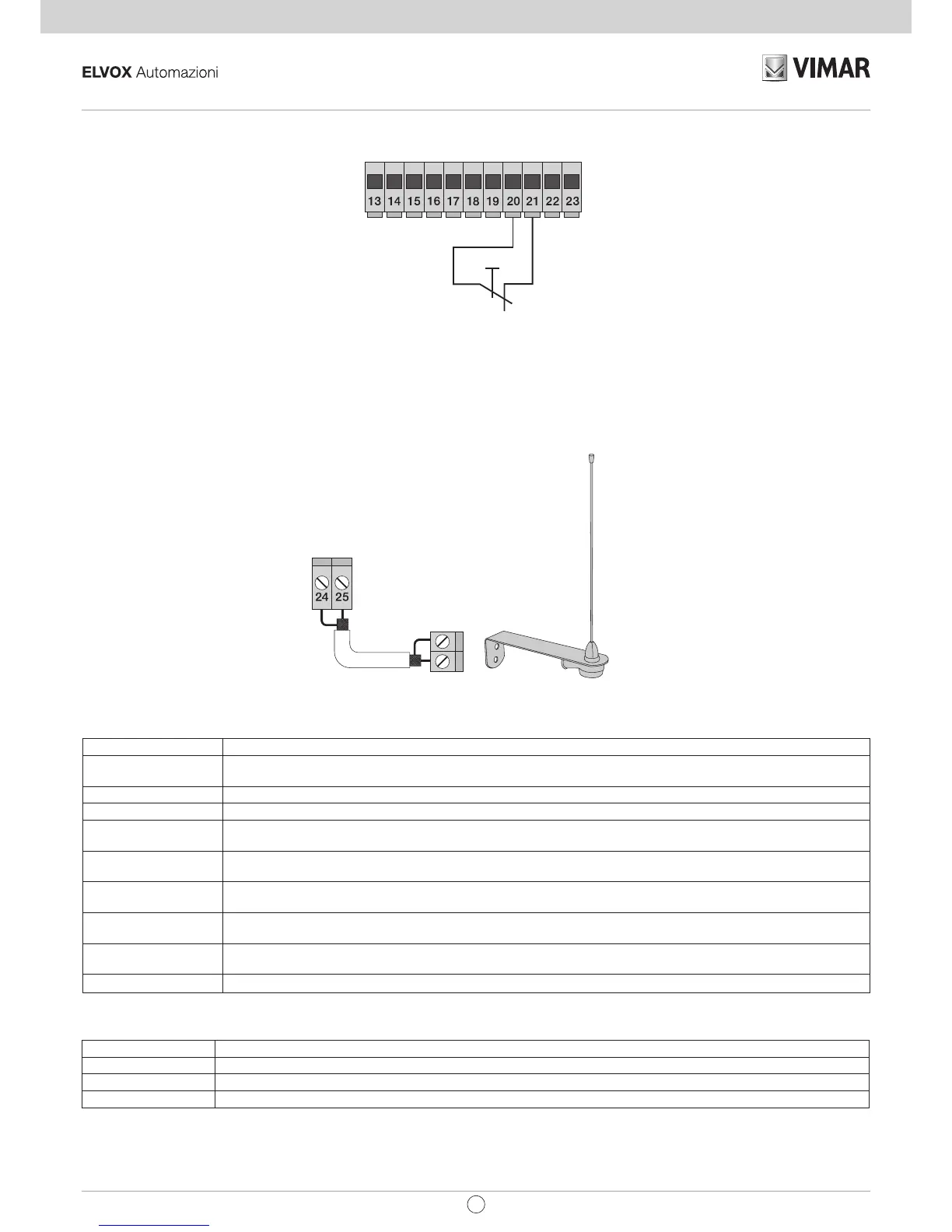

3.9- Raccordement bouton d'arrêt : contact normalement fermé, l’ouverture du contact entraîne l'arrêt du portail et la suspension du temps de
fermeture automatique (si le bouton n'est pas actif, la LED STOP doit être allumée) ; s'il n'est pas utilisé, faire un shunt entre COM et STOP.
N.B. : si l'installation ne comporte pas de cellules photoélectriques, de bords sensibles ou de boutons d'arrêt, les entrées FOTO, STPA et STOP
doivent être shuntées ; ne pas activer la fonction phototest et sélectionner le bord à switch (dip switchs 11.4 et 1.8 réglés sur off).
3.10 - Raccordement de l'antenne
Un fil rigide câblé de 17 cm est livré en série ; pour augmenter sa portée, brancher l'antenne comme le montre la figure :
4 - Description des LEDS du circuit
5 - Boutons du circuit
Sigle Description
APCH Déclenche l'ouverture et la fermeture du portail
P1 Appuyer pour entrer dans la programmation de la course
P2 Appuyer pour entrer dans la programmation ou effacer les radiocommandes
Contrôle préliminaire
Quand on alimente la centrale, la led DL9 s'allume pendant une seconde. Vérifier les leds de diagnostic des entrées ; STOP, FOTO, STPA, FCAP et
FCCH doivent être allumées ; si un des contacts normalement fermés ou un des contacts normalement ouverts n'est pas en position de repos, la led
DL9 clignote rapidement pour signaler une anomalie.
Si une des entrées de sécurité (FOTO, STOP, STPA) n'est pas utilisée, faire un shunt entre COM et l'entrée inutilisée.
RX1
+-CNCNA+-
RX2
+-CNCNA
+-
TX1TX2
RX1
+-CNCNA+-
RX2
+-CNCNA
+-
+
COM
-
TX1TX2
12
6
3
9
11
10
8
7
5
4
2
1
TIMER
1
2
8
76
5
4
3
ON ON
12
1
2
8
76
5
4
3
ON ON
12
+
COM
FOTO
-
COM
STOP
FOTO
Bouton normalement
fermé
Fig. 11
Fig. 12
RX1
+-CNCNA+-
RX2
+-CNCNA
+-
TX1TX2
RX1
+-CNCNA+-
RX2
+-CNCNA
+-
+
COM
-
TX1TX2
12
6
3
9
11
10
8
7
5
4
2
1
TIMER
1
2
8
76
5
4
3
ON ON
12
1
2
8
76
5
4
3
ON ON
12
+
COM
FOTO
-
COM
STOP
FOTO
SIGLE DESCRIPTION
APRI Affiche l'état de l'entrée APRI (borne numéro 16) ; si elle n'est pas active, la LED rouge reste éteinte (utilisée seulement
pour la commande d'ouverture, dédiée à la raccordement des spires à induction magnétique ou du temporisateur).
APCH Affiche l'état de l'entrée APCH (borne numéro 18) ; si elle n'est pas active, la LED rouge reste éteinte.
APED Affiche l'état de l'entrée APED (borne numéro 19) ; si elle n'est pas active, la LED rouge reste éteinte.
STOP Affiche l'état de l'entrée STOP (borne numéro 21) ; si elle n'est pas active, la LED verte reste allumée ; si elle n'est pas
utilisée, faire un shunt entre les bornes COM et STOP.
FOTO Affiche l'état de l'entrée PHOTO (borne numéro 22) ; si elle n'est pas active, la LED verte reste allumée ; si elle n'est pas
utilisée, faire un shunt entre les bornes COM et FOTO.
STPA Affiche l'état de l'entrée STPA (borne numéro 23) ; si elle n'est pas active, la LED verte reste allumée ; si elle n'est pas
utilisée, faire un shunt entre les bornes COM et STPA.
FCAP Affiche l’entrée du fin de course d'ouverture ; elle s'éteint quand le portail est complètement ouvert si le dip-switch 2.1 est
réglé sur OFF.
FCCH Affiche l’entrée du fin de course de fermeture ; elle s'éteint quand le portail est complètement fermé si le dip-switch 2.1 est
réglé sur OFF.
DL9 Affiche l'état de programmation
FR
