RS09/RS09.120

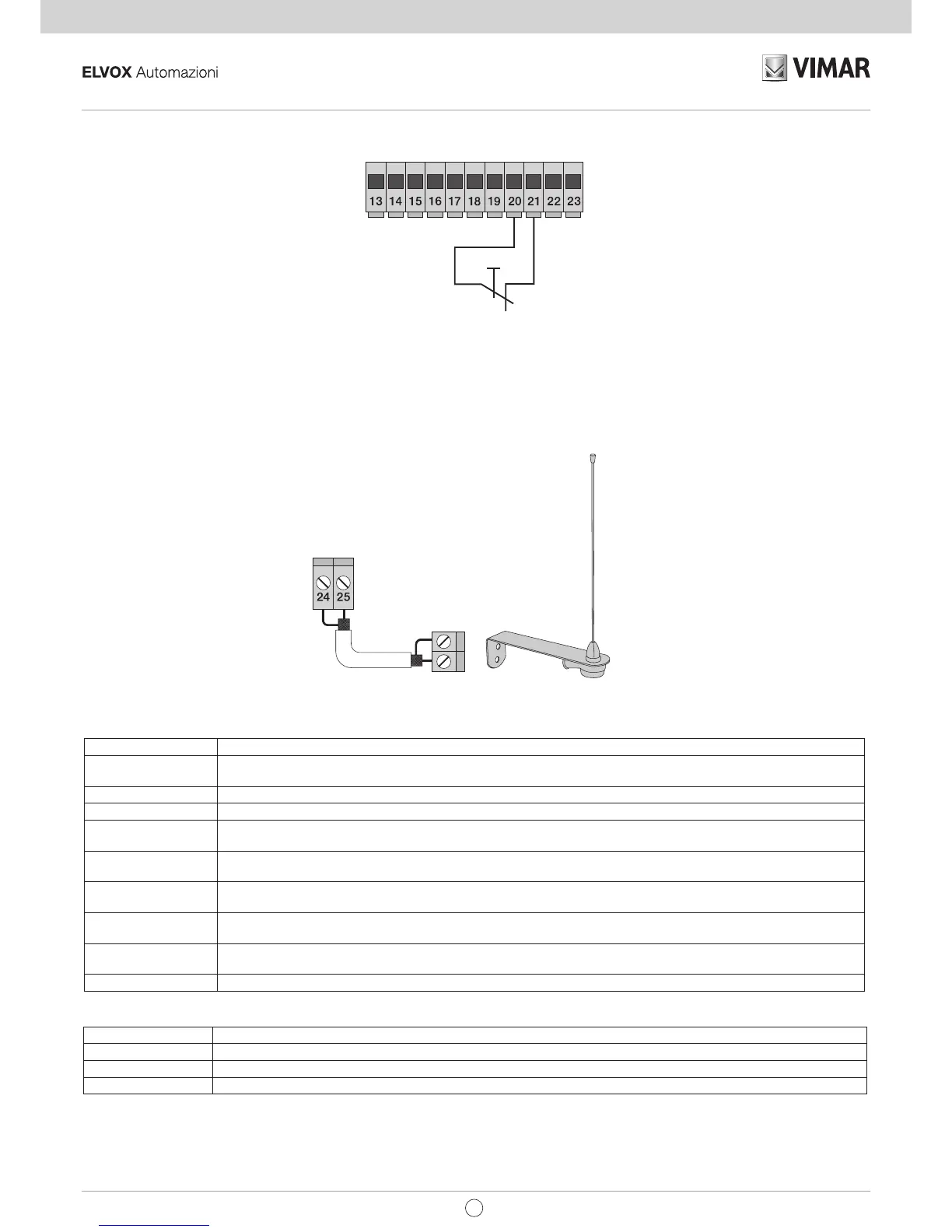

3.9- Anschluss der Stopptaste: Ruhekontakt, die Öffnung des Kontakts bewirkt den Stopp des Tors und die Unterbrechung der Zeit für das
automatische Schließen (bei nicht gedrückter Taste muss die LED STOP erleuchtet sein), sofern nicht verwendet, eine Schaltbrücke zwischen
COM und STOP einfügen:
HINWEIS: Falls in der Anlage keine Lichtschranken, Kontaktleisten oder Stopptasten vorhanden sein sollten, müssen die Eingänge FOTO, STPA
und STOP überbrückt werden (die Fototest-Funktion nicht aktivieren und die Kontaktleiste mit Schalter auswählen, Dip-Schalter 1.4 und 1.8 auf
OFF).
3.10- Anschluss der Antenne:
Im Lieferumfang ist der verkabelte 17cm starre Draht enthalten, um die Reichweite der Antenne lt. Abbildung zu erhöhen:
4 - Beschreibung der LEDS im Schaltkreis:
5 - Tasten auf dem Schaltkreis:
Kürzel Beschreibung
AP/CH Steuert die Öffnung und Schließung des Tors
P1 Für den Zugang zur Programmierung des Torlaufs drücken
P2 Für den Zugang zur Programmierung oder Löschung der Funkfernsteuerungen drücken
Vorabkontrolle:
Nach Einschalten der Steuergerätversorgung leuchtet die LED DL9 eine Sekunde lang auf. Die Diagnose-LEDS der Eingänge STOP, FOTO, STPA, FCAP
und FCCH müssen erleuchtet sein; sollte einer der Öffner bzw. Schließer nicht im Ruhezustand sein, blinkt die LED DL9 mit schnellen Impulsen zur Meldung
einer Störung.
Falls einer der Sicherheitseingänge (FOTO, STOP, STPA) nicht verwendet werden sollte, eine Schaltbrücke zwischen COM und dem jeweils
nicht benutzten Eingang einfügen.
RX1
+-CNCNA+-
RX2
+-CNCNA
+-
TX1TX2
RX1
+-CNCNA+-
RX2
+-CNCNA
+-
+
COM
-
TX1TX2
12
6
3
9
11
10
8
7
5
4
2
1
TIMER
1
2
8
76
5
4
3
ON ON
12
1
2
8
76
5
4
3
ON ON
12
+
COM
FOTO
-
COM
STOP
FOTO
Taste mit Ruhekontakt
Abb. 12
Abb. 13
RX1
+-CNCNA+-
RX2
+-CNCNA
+-
TX1TX2
RX1
+-CNCNA+-
RX2
+-CNCNA
+-
+
COM
-
TX1TX2
12
6
3
9
11
10
8
7
5
4
2
1
TIMER
1
2
8
76
5
4
3
ON ON
12
1
2
8
76
5
4
3
ON ON
12
+
COM
FOTO
-
COM
STOP
FOTO
ABK BESCHREIBUNG
ÖFFN Zeigt den Status des Eingangs ÖFFN an (Klemme Nummer 16), sofern nicht aktiviert, bleibt die rote LED erloschen (wird
nur zur Steuerung der Öffnung verwendet und ist für den Anschluss von Magnet-Induktionsschleifen oder Timer reserviert)
AP/CH Zeigt den Status des Eingangs AP/CH an (Klemme Nummer 18), sofern nicht aktiviert, bleibt die rote LED erloschen
APED Zeigt den Status des Eingangs APED an (Klemme Nummer 19), sofern nicht aktiviert, bleibt die rote LED erloschen
STOPP Zeigt den Status des Eingangs STOP an (Klemme Nummer 21), sofern nicht aktiviert, bleibt die grüne LED erleuchtet,
sofern nicht verwendet, eine Schaltbrücke zwischen der Klemme COM und STOP einfügen
FOTO Zeigt den Status des Eingangs FOTO an (Klemme Nummer 22), sofern nicht aktiviert, bleibt die grüne LED erleuchtet,
sofern nicht verwendet, eine Schaltbrücke zwischen der Klemme COM und FOTO einfügen.
STPA Zeigt den Status des Eingangs STPA an (Klemme Nummer 23), sofern nicht aktiviert, bleibt die grüne LED erleuchtet,
sofern nicht verwendet, eine Schaltbrücke zwischen der Klemme COM und STPA einfügen.
FCAP Zeigt den Eingang des Öffnungsanschlags an, erlischt bei vollständig geöffnetem Tor, falls der Dip-Schalter 2.1 auf OFF
gesetzt ist
FCCH Zeigt den Eingang des Schließanschlags an, erlischt bei vollständig geschlossenem Tor, falls der Dip-Schalter 2.1 auf OFF
gesetzt ist
DL9 Zeigt den Status der Programmierung an
