Elvox Vimar RS09 - 3 Verkabelung

45
RS09/RS09.120
Legende:
1- Ausziehbare Klemme für Versorgungsleitung, Blinkleuchte und Elektromotor
2- Ausziehbare Klemme für 24 Vdc Ausgänge
3- Ausziehbare Klemme für Sicherheiten und Steuereingänge
4- LED für Diagnose der Eingänge
5 Sequenzielle Bedientaste ÖFFN/SCHL
6- Tasten für Programmierung des Torlaufs und der Funkfernsteuerungen
7- Dip-Schalter für die Programmierung der Funktionen
8- Trimmer für Einstellungen
9- LED für Diagnose der Programmierungen
10- Abnehmbarer Antennenstecker
11- Funkmodul
12- Sicherung für 24 V Ausgang und Steuerlogik (630 mA)
13- Sicherung für Motorausgang, Transformator und Blinkleuchte (5 A)
14- Encoderstecker
3 - Verkabelung:

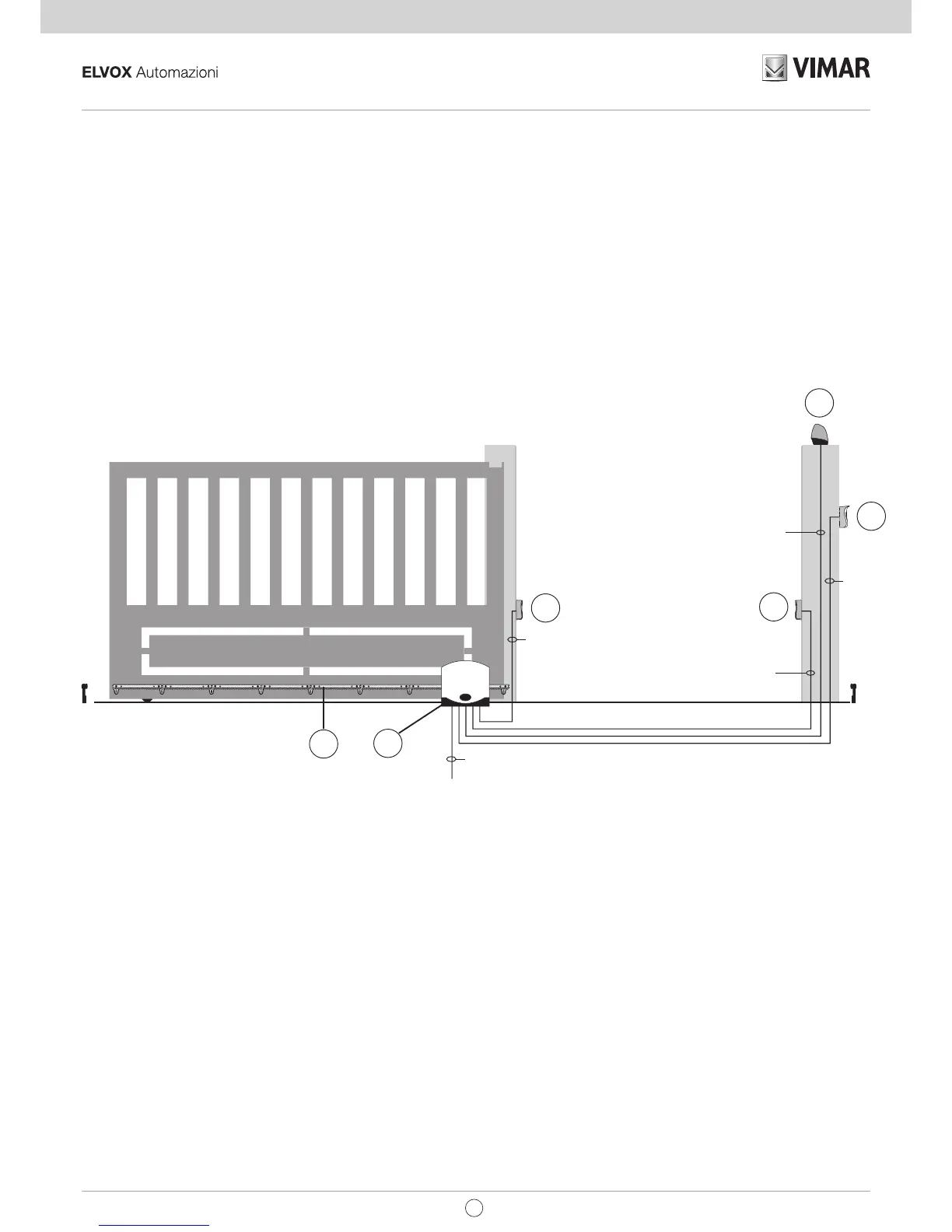

Anlagenauslegung
Legende
1 - Lichtschranken
2 - Schlüsselschalter
3 - Blinkleuchte
4 - Getriebemotor
5 - Zahnstange
Abb. 3
230 V~
1
1
3
2
3 x
0,5 mm
2
2 x 1,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
2
3 x 1,5 mm
2
5
4
230 V~
120 V~
DE
