Klemmennummer Beschreibung Funktion
1-2-3 Versorgungsleitung Versorgungsleitung 230/120 Vac (1 = Phase / 2 = Erdleiter / 3 = Nullleiter)
4-5 Ausgang für Blinkleuchte Ausgang für Blinkleuchte (230/120 Vac max. 60 Watt)
6-7-8 Ausgang für Versorgung
Elektromotor
Ausgang für Versorgung des Motors (6 = gemeinsamer Kontakt / 7 = öffnet / 8 = schließt),
an Klemme 7 und 8 ist der Kondensator parallel zum Motor geschaltet
9-11 Ausgang zweiter Funkkanal
oder Fototest
Ausgang zweiter Funkkanal oder Fototest (wählbar über Dip-Schalter 1-3 und 9 = GND /
11= +24 Vdc max. 120 mA)
10-11 Ausgang für Anzeige der
Torbewegung
Ausgang für Anzeige der Torbewegung (10 = GND / 11 = +24 Vdc max. 120 mA)
11-12 24 Vdc Ausgang Ausgang mit 24 Vdc für die Versorgung von Lichtschranken und Zubehör (11 = GND / 12 =
+24 Vdc 300mA)

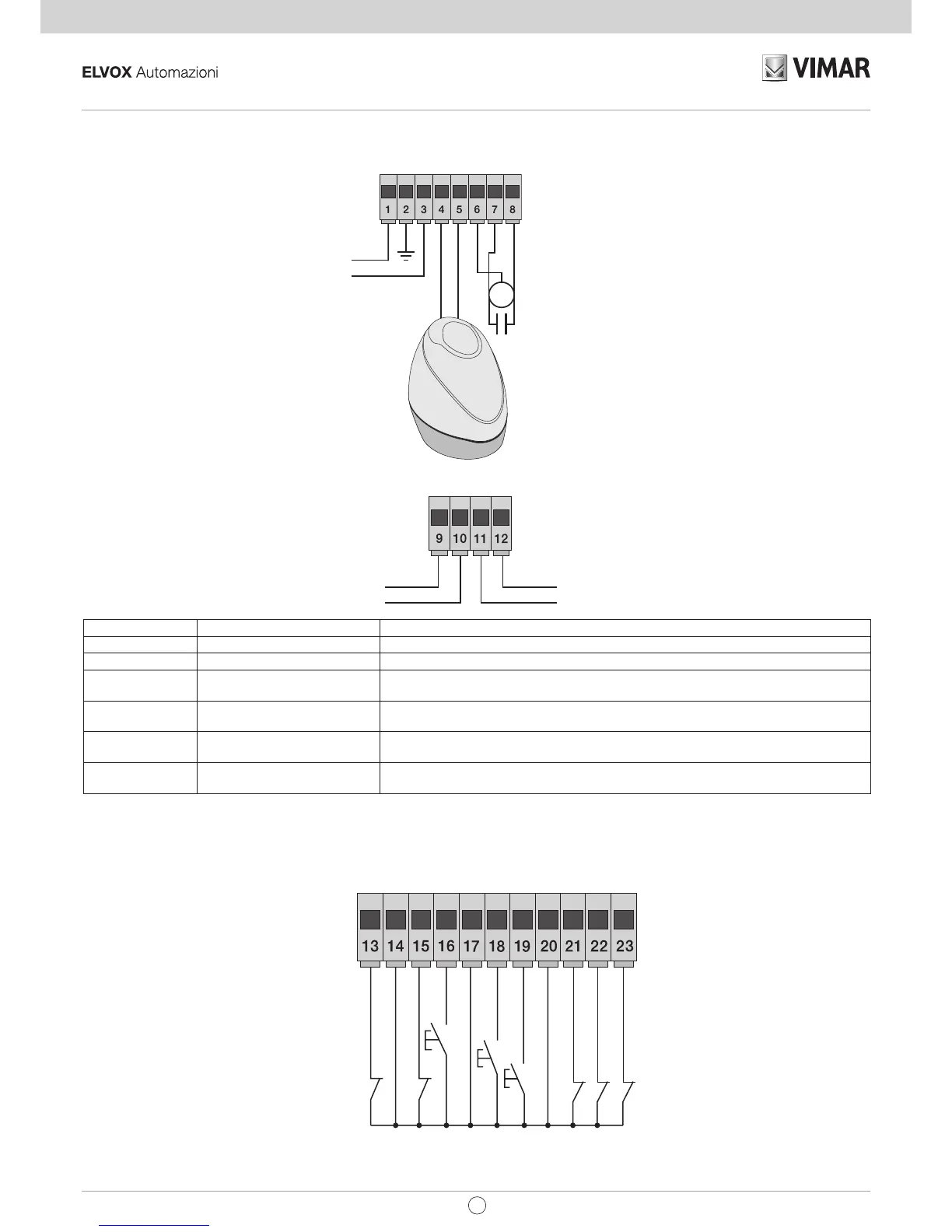

3.3- Verkabelung der Eingänge:
Das Steuergerät wird mit normalerweise geschlossenen Sicherheitseingängen mit Schaltbrücke (STOP, FOTO, STPA) geliefert, eine Schaltbrücke
zwischen dem gemeinsamen Kontakt (COM) und dem nicht zu verwendenden Eingang einfügen.
-
-
+
-
24Vdc Ausgang für Versorgung von Lichtschranken und
Zubehör
Ausgang zweiter Funkkanal oder Fototest
Ausgang für Anzeige der Torbewegung
2CAN AUX +24V GND
Abb. 5
Abb. 6
Die Summe der Stromaufnahme der Ausgänge 2CAN, AUX und -VA darf 500 mA nicht übersteigen
M
ELA3
FCAP
COM
FCCH
APRI
COM
APCH
APED
COM
STOP
FOTO
STPA
230/120 Vac
COM
CH
AP
COM
AP
CH
LAMP
LAMP
N
PE
L
DE
